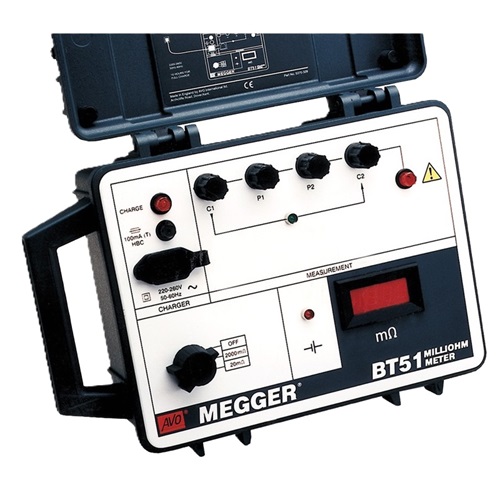

Megger-BT51变压器直流电阻测试仪是一款专为精确测量变压器及其他电气设备的直流电阻而设计的高性能测试仪器。该设备采用了先进的四线测试原理，能够消除测试导线电阻对测量结果的影响，确保在低电阻值测量时的准确度。BT51测试仪的测试电流为2A，通过微处理器控制的限流电路进行测量，确保读数不受电流变化的影响。其内置的31/2数字LED显示屏使得在各种光照条件下都能清晰读取测试结果，同时显示电池状态和测试电流流动情况。此外，BT51还配备了氖灯，用以警示存在危险电压，确保操作安全。

主要技术参数

测试电流：2A，通过微处理器控制的限流电路进行测量，确保读数不受电流变化的影响。
显示屏：31/2数字LED显示屏，即使在暗环境中也能清晰读取测试结果。
分辨率：2000mΩ量程的分辨率为1mΩ，20.00Ω量程的分辨率为0.01mΩ。
保护功能：具有继电保护电路，保护电压高达240V交流，确保仪器和电源部分相隔离，保护仪器免受损害。
安全特性：氖灯警示存在危险电压，即使仪器未打开，存在危险电压时也会发出警告。
操作简便性：仪器通过内部的可充电电池供电，并集成了电池充电器，操作界面简单，只需选择一个量程即可进行测试。
环境适应性：BT51设计用于户外使用，具有防风雨、防震和防电击的特性，硬质轻便的外壳可以拆卸，便于运输和存储。
应用范围：适用于变电站的维护、电力线路的检修、电子设备的测试等多种场景，特别适合测量低值阻抗并能直接给出结果。

主要功能特点

1．高亮度显示屏：BT51配备了31/2数字LED显示屏，即使在暗环境中也能清晰地显示测试结果，同时显示电池状态和测试过程中的电流流动情况。
2．安全保护功能：仪器内置的继电保护电路能够承受高达240V的交流保护电压，确保仪器和使用者的安全。此外，即使在仪器关闭的状态下，安全保护措施仍能发挥作用。
3．简易操作：BT51的操作界面简洁，只需选择一个量程，内置的可充电电池使得仪器易于携带和使用。
4．四线测试原理：采用四线测试法，可以消除测试导线电阻对测试结果的影响，特别是在被测电阻阻抗值较小时，这种方法尤为重要。
5．双量程测量：BT51提供两个测试量程（2000mΩ和20.00Ω），最高分辨率可达0.01mΩ，适用于不同范围的测量需求。
6．坚固耐用：仪器设计考虑到了防风雨、防震和防电击的要求，外壳坚固，可拆卸的盖子便于运输和存储。
7．广泛的应用领域：BT51适用于变电站的试运行和维护、测量母线接点、开关和断路器连接阻抗、保险丝阻抗以及铝接地片等多种电气设备和结构。
这些功能和特点使得Megger-BT51成为电力行业中一个稳定、准确且可靠的低值阻抗测试工具。

Megger-BT51变压器直流电阻测试仪的应用场合

1、变压器和发电机的内部电气参数测量：可以用来评估变压器绕组接头的焊接质量、检测匝间短路，以及验证电压分接开关的接触情况。
2、大型金属结构的电阻测试：适用于测试飞机框架、燃料槽粘合、通信系统电缆线紧密度、避雷针以及电子设备中的电阻器、印刷电路板轨线和镀金洞的阻抗。
3、接地连接电阻和电缆连接电阻的测试：有助于检查母线的连续性，确保电气系统的安全和可靠性。
4、科学研究中的电学测量：提供精确可靠的电学测量数据，支持科研工作。
5、提高生产效率和质量：通过检测电气设备的健康状态，保障生产安全并降低维护成本。
6、数据采集和管理：在信号覆盖不足的环境中，可以提高采集终端的抄表成功率和数据完整率。
这些应用场合展示了Megger-BT51变压器直流电阻测试仪在确保电气系统性能和安全性方面的重要作用。

Megger-BT51变压器直流电阻测试仪的四线测试原理是如何工作的？

Megger-BT51变压器直流电阻测试仪采用的四线测试原理是一种精确测量电阻的方法，特别适用于低电阻值的测量。这种方法通过两组测试线分别连接到被测物体的两端，以消除测试导线自身电阻对测量结果的影响。

在四线测试中，第一对线（称为电流线）用于通过被测物体输送已知的测试电流。第二对线（称为电压线）则用于测量电流流过被测物体时在其两端产生的电压降。由于电流线和电压线是分开的，因此可以忽略测试导线本身的电阻，从而得到更准确的被测物体电阻值。

BT51测试仪内部的电路设计确保了在施加测试电流时能够准确测量电压降，并通过微处理器计算出电阻值。这种设计不仅提高了测量的准确度，而且由于测试电流是恒定的，因此读数不会受到电流变化的影响，保证了测量结果的稳定性和重复性。

Megger-BT51变压器直流电阻测试仪与传统电阻表相比有哪些优势？

1、高效率和快速测试：Megger-BT51能够在较短的时间内完成变压器绕组的直流电阻测试，通常10秒钟即可完成三相测试，这大大提高了工作效率并减少了测试时间。
2、广泛的应用范围：该测试仪适用于多种类型的变压器，包括Z形联接变压器，并且能够自动完成组别测试功能，这增加了其在不同应用场景中的灵活性。
3、高精度和稳定性：Megger-BT51采用四端子测量法和恒流电源技术，确保了对感性负载的稳定充电电流，从而提高了测量的准确性和抗干扰能力。此外，使用国外进口元器件进一步提升了测量结果的准确度和重复性。
4、强大的保护功能：该测试仪配备了高低压反接保护、变压器匝间短路保护等多重安全保护功能，保障了操作人员和设备的安全。
5、用户友好的操作界面：Megger-BT51通常具有直观的显示屏和操作界面，便于用户进行设置和读取测试结果，简化了操作流程。
6、减轻劳动强度：相较于传统电阻表，Megger-BT51可能具有更高的输出电压，允许使用载面细的测试线，从而减轻现场测试人员的劳动强度。

BT51的操作简便，只需选择一个量程即可进行测试，仪器内部的可充电电池提供持久的动力，并集成了电池充电器。该设备的设计考虑到了户外使用的需求，具有防风雨、防震和防电击的特性，并且其硬质轻便的外壳可以拆卸，便于运输和存储。BT51的应用范围广泛，适用于变电站的维护、电力线路的检修、电子设备的测试等多种场景。其高测试电流和高分辨率的特性使得BT51成为电力行业中低值阻抗测试的理想工具。
