Fluke-2052高级寻线仪套件梳理阀门备用线和阀门线缆对应关系查找。从生产厂家处获知一个实测案例，是某大型化工厂仪表运维的实操，如何使用福禄克寻线仪梳理阀门备用线？从本案来看，化工厂中的仪表是监测和控制生产过程的重要设备，仪表的维保工作不仅可以延长仪表的使用寿命，还可以保证仪表的精确度和稳定性，从而提高了生产效率和产品质量。运维工程师表示：除了现场仪表本身部件的校准和检修，有时候现场也会遇到仪表对应线路的问题。比如常见的现场阀门线缆对应关系查找等等。


福禄克厂商提供的案例背景

某大型化工厂建立大概10年左右，车间现场所有阀门由DCS系统监控，阀门所使用的状态线和供电线，由机柜室通过桥架连接到车间。

但由于后续施工修改等原因，桥架中还留有很多备用线缆无法直接判断对应机柜室的哪一个接口，导致现场如有新增需求时，这些备用线缆都无法直接利用，如重新布线则造成工时和成本浪费。



测试难点：车间与机柜室线缆通过几百米的桥架连接，且并行有近百根其他线缆一同盘在机柜室地板下方，因为线缆数量太多且走向比较复杂，无法直接通过万用表测通断等方式梳理判断对应关系。

测试结果：使用Fluke-2052高级寻线仪套件，快速找到了所查线缆在机柜室的另一端，相比重新布线大大节省了工时和成本。



测试过程有四个步骤，操作很简单实用。

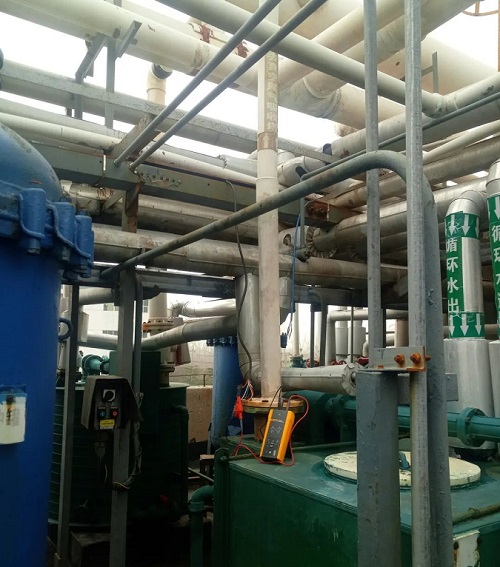

第一步：将需要查找的线缆一端接入发射器线路

在车间现场将发射器接入待查线路，打开“Hi”信号模式并开始发射信号。注意现场所有线缆均有屏蔽层，需要将屏蔽层一起接入发射器。

第二步：打开机柜室地板查找对应线缆

打开寻线仪的接收器，首先在多根线缆中快速扫描，根据信号的强弱锁定线缆的初步区域。

接下来对锁定区域进行逐根线缆的确认最终找到对应线缆。如下视频，目标线缆的信号在接收器靠近时可以迅速达到99，而其他线缆接近于0。



第三步：使用寻线仪在机柜端定位信号

在移动接收器时，会看到明显的信号大小变化，接收器距离线缆位置越近则信号迅速变强，距离越远则信号越弱甚至变为0，由此可以判断线缆在机柜上的具体对应位置。



第四步：完成线缆对应查找并更新编号记录

Fluke-2052高级寻线仪套件：可应用用于带电（交直流600V）或不带电线缆对应关系查找定位与短路和断路故障点的快速排查。自购买之日起两年内保修，免费保修不含人为损坏。即材料和工艺没有缺陷。免费保修也不适用于保险丝、电池或因误用、疏忽、事故或异常操作条件而造成的产品任何损坏。

文章来源于福禄克，我们有售Fluke 2052/2062高级寻线仪套件
