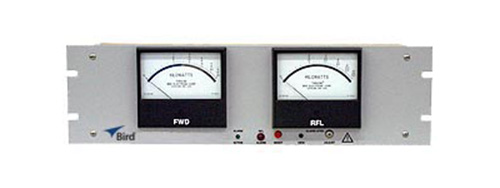

Bird 3127A Wattcher RF功率监控报警器是一款专为确保单载波RF频率传输系统稳定、安全运行而设计的专业设备，具有强大的功能和精准的监测能力。它通过与Bird品牌的双端口直通线段以及兼容的RF同轴线路元件（用户根据实际应用需求选择适合的频率范围和功率等级）相结合，实现对射频功率的实时监控与保护。在性能参数方面，该设备的功率测量范围广泛，从100 W至高达250 kW，并且覆盖了从2 MHz至1 GHz的频率范围，其插入VSWR的准确度极高，保证在全量程范围内精度达到±5%。仪表盘上提供了灵活多样的功率刻度显示，正向功率(FWD)有5, 10, 25 kW三种规格可选，反射功率(RFL)则有1, 2.5, 5 kW三种规格，灵敏度达到了每3000欧姆100 µA的高水准。The 3127A Wattcher RF Power Monitor/Alarm is designed to protect and monitor your RF frequency transmission system by connecting the power meter to a Bird dual port thruline line section and two elements compatible with the RF coaxial line.The elements are selected by the user to cover the desired power levels and frequency ranges. Purpose and Function Abnormal loading conditions cause the transmitter to quickly shutdown, a user selectable audible alarm to sound, and an alarm LED to flash. Remote access is available for resetting audible and visual alarms. Fail-safe or non fail-safe modes are user selectable and the reflected power trip level is adjustable.

在安全防护机制上，Bird3127A监控报警器具备先进的异常负载检测功能，一旦出现不正常的加载条件，能够迅速切断发射机电源，同时触发前端面板上的声音警报器（蜂鸣器）发出警示音，并使红色LED灯闪烁。此外，用户可以通过远程访问进行声音和视觉警报的复位操作，还可根据实际需要选择故障安全或非故障安全模式，而且能自定义调节反射功率跳闸阈值以适应不同工况。后部接口丰富，包括FWD/RFL直流信号输入的BNC连接器、用于DC电源及远程复位功能的连接器、DPDT互锁继电器连接器、故障安全/非故障安全模式选择开关、报警蜂鸣器禁用按钮、交流电源电压选择器、保障设备安全的保险丝以及符合IEC 320标准的AC电源插座等。

为了方便用户安装使用，产品附带两条25英尺长的直流电缆，如有特殊长度需求，客户可根据需要单独订购BNC (M)型电缆。供电要求方面，支持115/230 V交流电输入，频率50/60 Hz，最大电流0.125 A；直流电源需9至16 V，最大电流1 A。
尺寸方面，Bird 3127A RF功率监控报警器结构紧凑，外形尺寸为483 mm x 133 mm x 95 mm（宽x高x深），重量约为2.28 kg，采用耐用的灰色粉末涂层工艺，确保设备能在各种环境中长期稳定工作。

配套使用时，您需要配合以下产品：

• 直通线段规格：可以选择1 5/8英寸、3 1/8英寸、4 1/16英寸或6 1/8英寸
• 元件选择：从对应线段规格下的1 5/8 A系列、3 1/8 A系列、4 1/16 A系列或6 1/8 A系列中选取两个合适元件进行校准

Bird3127A RF功率监控报警器产品规格：

产品规格属性	描述
产品编号	Bird3127A
产品名称	单载波Wattcher RF功率监控器
功率范围	使用Bird®插件元件，100 W至250 kW
频率范围	2 MHz至1 GHz
插入VSWR精度	±5%全量程
仪表刻度盘	正向功率（FWD）：5, 10, 25 kW 反射功率（RFL）：1, 2.5, 5 kW
仪表灵敏度	100 µA/3000 ohm
报警方式	前面板蜂鸣器和红色LED指示灯
响应时间	启动正向激活
前面板控制	复位按钮、反射功率限制显示按钮、调节报警级别螺丝孔
后面板特性	FWD/RFL直流信号输入（BNC接口）、 DC电源/远程复位连接器、 DPDT互锁继电器连接器、 故障安全/非故障安全选择器、 报警蜂鸣器禁用开关、 交流电源电压选择器、 安全保险丝、IEC 320 AC插座
输入输出电缆	包含(2)根25 ft. DC电缆； 如有其他长度需求，请订购两根BNC (M)电缆
交流电源	115/230 V, 50/60 Hz @ 0.125 A max.
直流电源	9 to 16 V @ 1 A max.
连接器类型	灰色粉末涂层
尺寸	宽x高x深：19 in x 5.22 in x 3.75 in (483 mm x 133 mm x 95 mm)
重量	5 lb (2.28 kg)
必需配套产品	直通线段：1 5/8 in, 3 1/8 in, 4 1/16 in, 或 6 1/8 in
校准周期	元件要求：从表中选取两个1 5/8 A系列、 3 1/8 A系列、4 1/16 A系列或6 1/8 A系列的元件

Bird 3127A RF功率监控报警器凭借其精准的测量技术、高效的报警响应机制、便捷的操作维护特性和可靠的硬件配置，成为了RF频率传输系统安全保障的理想解决方案，在各类通信基站、广播设施、实验室测试环境等领域得到了广泛应用。
文章来源Bird，深圳银飞公司有售Bird 3127A RF功率监控报警器
