Bird公司SignalHawk SH-60S-TC便携式频谱分析仪
Bird公司SignalHawk SH-60S-TC便携式频谱分析仪。SignalHawk™系列的SH-60S-TC，作为一款卓越的6 GHz手持式频谱分析仪，专为满足9 kHz至6 GHz宽广无线射频频段内实时监测与精密分析的需求而精心打造。这款高端仪器特别适用于现场工程师、技术人员、无线设备制造商、服务提供商、承包商、塔架搭建专家以及在严苛环境下的国家力量野外作业人员，它以其强大的适应性和实用性赢得了广泛的行业认可。Bird公司凭借深厚的专业底蕴和创新技术实力，将业界领先的功能特性巧妙地融入SH-60S-TC小巧紧凑的机身之中，并配备了极具人性化设计的多点触控屏用户界面。无论您是在繁忙的城市中心还是偏远的野外环境，SH-60S-TC都能确保提供始终如一的卓越性能和丰富功能体验。SignalHawk SH-60S-TC便携式频谱分析仪独具匠心地采用了“零跨度”功能结合视频级触发技术，即以时间轴为基础的示波器模式，使得捕捉并解析瞬态信号和突发脉冲信号变得轻松自如。同时，通过其独特的瀑布图显示方式（采用彩色编码滚动图表设计），能够直观呈现不同时间段内的间歇性功率变化情况，进一步增强了对复杂频谱事件的洞察力和诊断效率。SignalHawk SH-60S-TC不仅是一款高度专业化的便携式频谱分析工具，更是助您高效应对各类无线通信挑战的理想伙伴。
The SignalHawk™, SH-60S-TC, provides real-time spectrum monitoring and analysis of RF frequency circuits with a wide frequency range of between 9kHz to 6 GHz. Our analyzer has been developed for field engineers, technicians, wireless equipment manufacturers, service providers, contractors, tower erectors and military field personnel.
Bird combines best-in-class functionality with compact package and boasts an intuitive touchscreen user interface. SH-60S-TC let’s you experience high performance and rich features that are available wherever you take it.Signal bursts and transients can be viewed using the “Zero-span” function with video-level triggering (i.e. an oscilloscope with time on the x-axis) or “Waterfall” display (color-coded scrolling chart display) to analyze intermittent signal sources.
The SignalHawk™, SH-60S-TC, provides real-time spectrum monitoring and analysis of RF frequency circuits with a wide frequency range of between 9kHz to 6 GHz. Our analyzer has been developed for field engineers, technicians, wireless equipment manufacturers, service providers, contractors, tower erectors and military field personnel.
Bird combines best-in-class functionality with compact package and boasts an intuitive touchscreen user interface. SH-60S-TC let’s you experience high performance and rich features that are available wherever you take it.Signal bursts and transients can be viewed using the “Zero-span” function with video-level triggering (i.e. an oscilloscope with time on the x-axis) or “Waterfall” display (color-coded scrolling chart display) to analyze intermittent signal sources.
SignalHawk SH-60S-TC便携式频谱分析仪产品特性
- 频谱瀑布图显示：快速直观地查看间歇性功率变化。
- FM解调功能：实现对指定频率通信的快速验证。
- 预定义测量：自动扫描并发现其他分析仪可能遗漏的频谱事件。
- 多样化视图选择：支持轨迹显示、频谱瀑布图显示或两者结合的方式观察频谱数据。
- 操作简易直观：采用易于使用的多点触控菜单设计。
- 超越竞品的快速扫描速度：扫描速度比同类产品快超过两倍以上。
- 高分辨率全彩显示屏：适应室内户外环境，确保清晰观测。
- 坚固耐用且抗气候性强：可在各种严苛环境下稳定工作。
- 持久续航：连续运行长达5小时的电池寿命。
- 配套Bird RF Meter应用软件：兼容多种Bird现场传感器，实现互操作性。
SignalHawk SH-60S-TC便携式频谱分析仪预设了测量项目
- 信道功率：用于准确测定指定频率通道上的信号功率水平，以便评估无线通信系统的发射效能和信号质量。
- 相邻信道功率比（ACPR）：测量主信号频道与其相邻频道间的功率相对强度，确保系统符合频谱管理要求并降低邻道干扰。
- 相位噪声：检测信号载波频率附近的相位随机抖动程度，影响着信号的稳定性及接收机性能。
- N分贝下降带宽：衡量在信号幅度下降到特定分贝值时对应的频率宽度，对于理解信号边带抑制特性至关重要。
- 占用带宽（Occupied Bandwidth, OBW）：确定实际被信号占据的有效频谱范围，有助于优化频谱资源利用效率。
- 场强测量：现场直接获取无线电波信号的电场强度，评价无线覆盖效果或查找潜在干扰源。
- FM解调分析：通过内置的FM解调器对调频信号进行实时解调与分析，快速验证通讯内容及其在目标频率上的传输质量。
- CNR损耗（GNSS信号质量评估）：计算载噪比（Carrier-to-Noise Ratio, CNR），作为评估全球导航卫星系统（Global Navigation Satellite System, GNSS）信号质量的重要指标。
- 频谱屏蔽与限幅线设置：用户可自定义设置频谱屏蔽区域以及信号限幅标准线，便于对比分析信号是否超出设定规范，有效监控和排除不合规信号源。
SignalHawk SH-60S-TC便携式频谱分析仪产品规格
| 规格项 | 详细参数 |
|---|---|
| 产品型号 | SH-60S-TC |
| 产品名称 | SignalHawk 手持式频谱分析仪 |
| 频率范围 | 9 kHz to 6 GHz |
| 跨度精度 | ±1% |
| 年龄漂移 | ±1 ppm |
| 扫描时间 |
1.1 ms到1600 s 全跨度 2.69 ms到1600 s 可设置零跨度 |
| 分辨率带宽 |
10 Hz to 5 MHz，以1, 2, 3, 5, 10步进 精度: ≥1 MHz时±10%, <1 MHz时±2% |
| 二次谐波失真 | 1.6 GHz -70 dBc |
| 三阶交截点( TOI) | +15 dBm (–10 dBm tones , 1 MHz apart, Preamp Off, Reference Level –10 dBm) |
| P1dB | +5 dBm（标称值） |
| 相位噪声 |
@10 kHz: -95 dBc/Hz（典型值-97 dBc/Hz） @1 MHz: -115 dBc/Hz（典型值-116 dBc/Hz） |
| 测量范围 | DANL到+20 dBm |
| 输入衰减器 |
范围：0 to 30 dB, 1 dB 步进 不确定性：±0.6 dB |
| 最大安全输入电平 |
前置放大器关闭：+30 dBm 前置放大器-20 dB：0 dBm 前置放大器+40 dB：-20 dBm |
| 参考电平范围 |
-140 dBm到+20 dBm -190 dBm到+70 dBm（Ref Level Offset: ON） |
| RBW切换不确定性 | ±0.3 dB |
| 显示平均噪声级(DANL) |
前置放大器关闭：1 GHz, -129 dBm/Hz（典型值-132 dBm/Hz） 前置放大器+20 dB：1 GHz, -149 dBm/Hz（典型值-152 dBm/Hz） 前置放大器+40 dB：1 GHz, -168 dBm/Hz（典型值-169 dBm/Hz） |
| 残留响应 | -75 dBm |
| 幅度精度 | ±1.5 dB（ATT设为0 dB，输入信号-5到-30 dBm，检测器设为正向，灵敏度设为低，RBW自动耦合，其他所有设置均自动耦合，23±5°C。需要半小时预热时间。） |
| 参考电平精度 | ≥ -60 dBm, ±0.8 dB |
| 连接器 |
RF In: N型（Female） USB: USB type C 电源接口: Slim Tip, DC 20V |
| 显示屏 | 5.5英寸, 1280x720像素 |
| 操作系统 | Android |
| 支持语言 | 英语, 中文 |
| 电池类型 | 锂离子电池 |
| 工作时间 | 5小时（典型值） |
| 充电时间 | 6小时（典型值） |
| 尺寸 | 7.8 inx3.7 inx2.4 in (197mmx93mmx61mm) |
| 重量 | 1.98 lb (0.9 kg) |

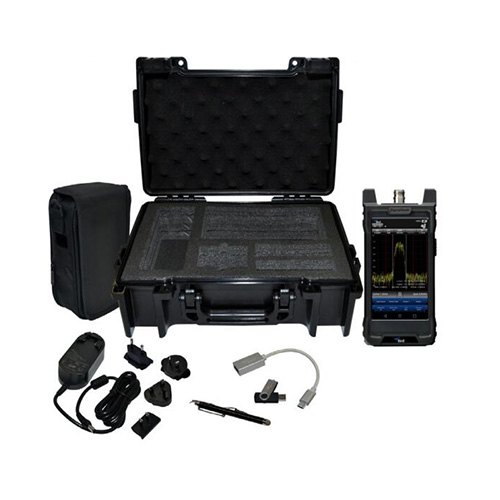

SignalHawk SH-60S-TC便携式频谱分析仪的标准配件
| 零件名称 | 零件件号 |
|---|---|
| 硬壳便携箱 | 7002A218-2 |
| 软质携带包 | 7002A219-1 |
| 交流适配器（12 VDC） | SK05T-1200300Z |
| 触控笔（手写笔） | SK-TP-112 |
| USB转接头（USB-C转USB-A） | SK-CONN-OTG-2 |
| USB闪存盘 | 5A2745-1 |
| 锂离子电池 | SK-BTY-7468 |
| 使用说明书 | 920-SH-60S |
SignalHawk SH-60S-TC作为一款高性能的手持式频谱分析仪，不仅在射频频谱监测方面展现出了卓越的效能，而且通过整合一系列预设测量项目，能够广泛满足不同行业用户对于射频测试、网络优化以及信号诊断等多元化的应用需求。这款设备凭借其出色的性能基准、简易直观的操作界面和高度适应各种环境条件的能力，成功塑造了专业级射频信号检测与分析的理想解决方案。无论是在复杂的城市通信网络中定位干扰源，还是在极端条件下对无线设备进行现场调试，SignalHawk SH-60S-TC都以其无可比拟的功能性和便携性成为专业人士手中的得力助手，确保他们能够高效精准地完成各类射频相关的任务挑战。
