福禄克布线知识插入损耗铜缆检测参数
福禄克布线知识插入损耗铜缆检测参数。对布线链路的质量评估，仅凭肉眼看是无法判定的，需要依据公认权威的测试标准进行全面测试。而简单的仅仅通过测试打线“线序”，线缆的长度和电阻值是否超标？有没有开路？线缆在哪断了？有没有短路？线缆中有没有金属线搭在一起等等，光测这些参数是没办法保证电缆和链路的质量的，只能判断一下电缆的连通性。国际和国家标准都规定了一系列与网络链路质量相关的物理参数要求，其中的任何一项或几项不合格，都会导致网络链路性能不稳定，表现出来的网络故障现象是，比如常见的网络闪断，网络时断时续，丢包甚至网络中断，今天给大家介绍的就是标准里一系列测试参数中非常重要的一项，插入损耗，也称为衰减。

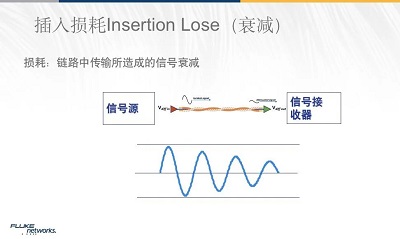

按照损耗字面的意思，损耗就是信号在链路传输中，信号强度逐渐由强变弱的过程，大家可以看一下这个片子，信号会由强变弱，信号发出来后经过了线缆，在接收端就收不到信号发送端相同幅度的信号。如果损耗过大，接收端就无法准确接收信号，会造成网络误码和重传。
这就好比人在辨别声音的时候，如果传到耳朵里的声音太小，我们就听不到了，就得要求对方重新说一遍。所以为了保证不同品牌不同类型的电缆在一定范围内性能的可靠性，标准规定了不同类型电缆损耗的极限值，这个损耗的极限值是随频率变化的函数，同时标准规定了平衡传输电缆的最大长度的限制，这个我们在讲电缆长度的参数的时候会详细介绍到。
那么导致损耗或者衰减过大的原因是什么呢？
一般来说，有以下几个原因：
1.由于电缆材质不合格，比如采用的铜的纯度不够，或者采用的是铜包铝或者铜包铁的线缆；
2.由于电缆中铜线的结构，使用了比标准规定还细的线规，也会让电缆的衰减增加；还有就是不恰当的端接，阻抗不匹配，电缆超长等，都是造成损耗的原因。
目前还没有设备可以直接对衰减进行故障定位，但是我们可以采取辅助手段加以分析判断。
|
从测试的数据中我们可以看到以下几点：
测试长度是否超长
很显然，电缆越长，衰减越大。比如通道长度超过了100米，损耗也会很大。
直流环路电阻
这是双绞线两根金属芯线的电 阻值之和。线径越细，阻值也 越大。线缆的成分，比如铜的电阻率低，铁的电阻率高，假冒伪劣的铜包铁电缆的阻值会明显偏 大。如果测得环路电阻过大，那么也意味着链路的损耗会比较大。
阻抗是否匹配
电缆的结构也会对损耗这个参数有影响，比如，典型的就是在水晶头、插座等部位或者把不同材料的电缆接在一起，引起了阻抗不匹配，形成反射，反射的多了，总的能量就会减少，损耗也会很大。
|
