ThermoFlex™制热冷却恒温器thermoflex10000
ThermoFlex™制热冷却恒温器专供半导体企业，型号thermoflex10000。Thermo Scientific™ ThermoFlex 再循环冷却装置可靠、易于使用和维护，经优化后可满足要求极为苛刻的应用的要求。从概念到设计，ThermoFlex 平台均根据客户反馈进行开发。此款高性能冷却器平台拥有高达 24,000 瓦 (81,948 btu/hr) 的冷却容量，可进行配置以满足各种应用需求。
3 仅限豪华版控制器和标准温度范围的产品。
深圳银飞有售半导体行业用的TF10000循环冷却器

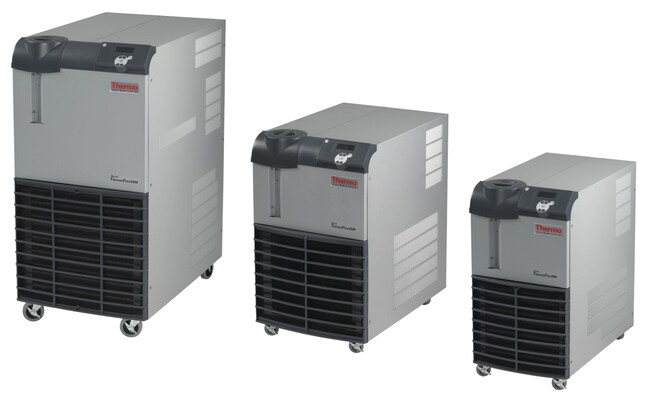

Thermo Scientific ThermoFlex 系列制热冷却恒温器
可配置式设计：丰富的冷却性能及选项供您选择，旨在创造适合您应用的完美搭配。
创新的平台：从概念到设计，开发过程处处体现您的宝贵意见。于是，我们设计出了一款易于使用和维护的，可按最严苛应用进行配置的高性能冷却器。
出色的性能：优化的冷却性能及可靠性，满足您的关键应用需求。
ThermoFlex 冷却器现可提供低噪音选定型号。静音性能 (<58 dBA) 即使在您的实验室内也能营造安全且减轻压力的环境。此款低噪音型号经过专门设计，可以在整个冷却器运行范围内保持安静，同时保持温度控制的准确性。
ThermoFlex 10000 再循环冷却装置 达 10,000 瓦特 (60 Hz) 8,500 瓦特 (50 Hz) 5°C 至 90°C
| 配置选项 | 液体过滤（含）、DI 支持物（可用）、自动再填充（可用）、带读数的流量控制（可用） |
| 描述 | ThermoFlex 10000 再循环冷却装置 |
| 认证/合规 | CE，CSA Semi S2 |
| Communications | 模拟和数字（可用） |
| 冷凝器类型 | 风冷式或水冷式 |
| 冷却容量 | 达 10,000 瓦特 (60 Hz) 8,500 瓦特 (50 Hz) |
| 温度范围 | 5°C 至 90°C |
| 泵容量 |
35 psig 下达 20 gpm（2.4 bar 下为75.7 L/min）(50Hz) 60 psig 下达 20 gpm（75.7 L/min@ 4 |
| 温度稳定性 | ±0.1°C |
| Unit Size | Each |
易于使用
用户界面直观且易于操作
设备运行时，空气过滤器和循环水滤器可直接更换
创新的外包装设计便于快速安装
快速入门指南助您实现无故障系统启动
性能卓越
更强的冷却能力
更高的稳定性
方便维护
可配置设计
范围广泛的制冷能力
多样的可选配置
安装灵活
ThermoFlex 制热冷却恒温器支持各种应用， 包括实验室应用和大型生产工艺。典型应用用于以下行业：
航天技术
• 分析
• 生物技术
• 工业
• 激光
• 计量
• 制药
• 包装
• 印刷
• 研究
• 大学
• 大学
选择控制器
选择功能
| 功能 | 标准型 | 豪华型 |
| LED单行显示 | ✓ | – |
| LCD多行显示 | – | ✓ |
| 字母数字显示 | – | ✓ |
| 液位读取 | – | ✓ |
选择功能
| 功能 | 优势 | 可用性 |
| 释压 | 为满足应用要求，您可以通过内部释压阀来限制最大流体压力。 | 900 至 10000 |
| 带流量读数的释压阀 | 为满足应用要求，您可以通过释压阀来限制最大流体压力。通过流量读数，您可以对应用流速进行监测，并通过控制器设定流量报警。 | 900 至 10000 |
| 带流量读数的流量控制阀 | 通过流量控制阀，您可以调节应用流量。监测应用流速，并通过控制器设定流量报警。 | 所有机型 |
| 全球电压 | 选择合适的频率和电压，以便在世界任何角落启动运行。 | 900 至 10000 |
| SEMI S2 合规性 | 符合 S2-0703、S8-0705、S14-0704 及 F47-0706 标准。含 EMO 功能/LOTO 断路器（标准温度范围的产品提供 GFCI 功能）。 | 900 至 10000 |
| 水冷式冷凝器 | 利用水厂供水减少注入您工作场所的热量。 | 1400至 24000 |
| 气冷式冷凝器 | 简化安装（无需水厂供水）。 | 所有机型 |
| 防回流 | 当冷却器安装在应用下方时，可避免液体流回水箱。 | 所有机型 |
| 自动填充 | 用水厂供水自动填充，确保合理液位。 | 所有机型 |
| 去离子水 | 分流式内部去离子滤芯可最大程度地减少空间占用率，并提供 0.2 至 3.0 MEG-Ohm / cm 的流体电阻率，豪华版控制器上更带有去离子水平控制/监测功能。 | 900 至 10000 |
| RS232 与 RS485 数字/模拟通信 | 提供模拟与数字通信功能，用于远程操作、监测及数据记录。含一个远程传感器端口，当与远程传感器配合使用时（以附件方式提供）， 可对应用进行远程温控。 | 所有机型 |
1 豪华版控制器只在 ThermoFlex 900 – 10000 机型上提供。
2 仅限 P1、P2 及 T1 型泵。3 仅限豪华版控制器和标准温度范围的产品。
| 规格 | ThermoFlex 3500 | ThermoFlex 5000 | ThermoFlex 7500 | ThermoFlex 10000 | ||
| 标准设定值温度范围 | 5 ℃ 至 40 ℃（41 ℉ 至 104 ℉） | |||||
| 高温设定值范围（选配） | 5 ℃ 至 90 ℃（41 ℉ 至 194 ℉） | |||||
| 低温设定值范围（选配） | – |
-5 ℃ 至 55 ℃ (23 ℉ 至 131 ℉) |
– |
-5 ℃ 至 55 ℃ (23 ℉ 至 131 ℉) |
||
| 稳定性 | +/- 0.1 ℃ | |||||
| 环境温度范围 | 10 ℃ 至 40 ℃（50 ℉ 至 104 ℉） | |||||
|
标准冷却能力 |
20℃ 条 件 下为 60 Hz |
3500 W / 11953 BTU | 5000 W / 17076 BTU | 7500 W / 25575 BTU | 10000 W / 34100 BTU | |
|
20℃ 条 件 下为 50 Hz |
3050 W / 10416 BTU | 4400 W / 15027 BTU | 6425 W / 21910 BTU | 8500 W / 28985 BTU | ||
| 水箱容量 | 7.2 升（1.9 加仑） | 17.9 升（4.75 加仑） | ||||
| 制冷剂 | R407C | |||||
| 物理尺寸（高 x 宽 x 深） | 气冷 | 38.9 x 19.3 x 30.9 in (98.7 x 48.8 x 78.4 cm) | 52.3 x 25.2 x 33.8 in (132.7 x 63.9 x 85.6 cm) | |||
| 水冷 | 38.9 x 19.3 x 30.9 in (98.7 x 48.8 x 78.4 cm) | 45.9 x 25.2 x 33.8 in(116.6 x 63.9 x 85.6 cm) | ||||
|
P1 — 容积式泵 |
60 Hz | 2.1 gpm @ 60 psig (7.9 lpm @ 4.1 bar) | – | |||
| 50 Hz | 1.7 gpm @ 60 psig (6.4 lpm @ 4.1 bar) | – | ||||
| P2 — 容积式泵 | 60 Hz | 4.0 gpm @ 60 psig (15.1 lpm @ 4.1 bar) | ||||
| 50 Hz | 3.3 gpm @ 60 psig (12.5 lpm @ 4.1 bar) | |||||
| T1 — 涡轮泵* | 60 Hz | 3.5 gpm @ 60 psid (13.2 lpm @ 4.1 bar) | – | |||
| 50 Hz | 2.5 gpm @ 60 psid (9.5 lpm @ 4.1 bar) | – | ||||
| T5 — 涡轮泵* | 60 Hz | – | 7.3 gpm @ 60 psid (27.6 lpm @ 4.1 bar) | |||
| 50 Hz | – | 6.2 gpm @ 60 psid (23.5 lpm @ 4.1 bar) | ||||
| P3 — 离心泵* | 60 Hz | 10 gpm @ 32 psid (37.9 lpm @ 2.2 bar) | ||||
| 50 Hz | 10 gpm @ 20 psid (37.9 lpm @ 1.4 bar) | |||||
| P4 — 离心泵* | 60 Hz | 15 gpm @ 57 psid (56.8 lpm @ 3.9 bar) | – | |||
| 50 Hz | 15 gpm @ 34 psid (56.8 lpm @ 2.3 bar) | – | ||||
| P5 — 离心泵* | 60 Hz | – | 20 gpm @ 60 psid (75.7 lpm @ 4.1 bar) | |||
| 50 Hz | – | 20 gpm @ 35 psid (75.7 lpm @ 2.4 bar) | ||||
| 冷却器重量（气冷，带 P2 型泵） | 264 lb (120 kg) | 356 lb (161.5 kg) | ||||
| 可用加热器 | ||||||
| 2.3 kW @ 208 V | 可选 | – | ||||
| 2.8 kW @ 230 V | 可选 | – | ||||
| 5 kW @ 208 V | – | 可选 | ||||
| 6.1 kW @ 460 V | – | 可选 | ||||
| 电压选项 | ||||||
| 208-230 V/60 Hz 及 200 V/50 Hz1,2 | 可选 | – | ||||
| 230 V/50 Hz1 | 可选 | – | ||||
| 200-230 V/50-60 Hz 国际电压1,2 | 可选 | – | ||||
| 208-230 V/60 Hz/3 相 及 200V/50 Hz1,2 | – | 可选 | ||||
| 460 V/60 Hz/3 相及 400 V/50 Hz/3 相1 | – | 可选 | ||||
| 合规性 | 1 | 2 | ||||
以水做为循环流体，在 +20℃ 的工艺设定点、+25℃ 的环境温度以及标称工作电压下，于海平面获得的规格。冷却性能基于搭载了 P2 型泵（无背压）的冷却器。其他类型的泵会影响冷却性能。规格以修订版为准。
* 离心泵和涡轮泵的压力值为冷却器入口与出口之间的压差。深圳银飞有售半导体行业用的TF10000循环冷却器
