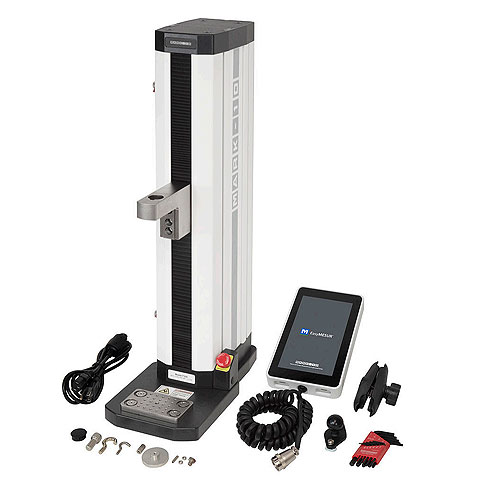

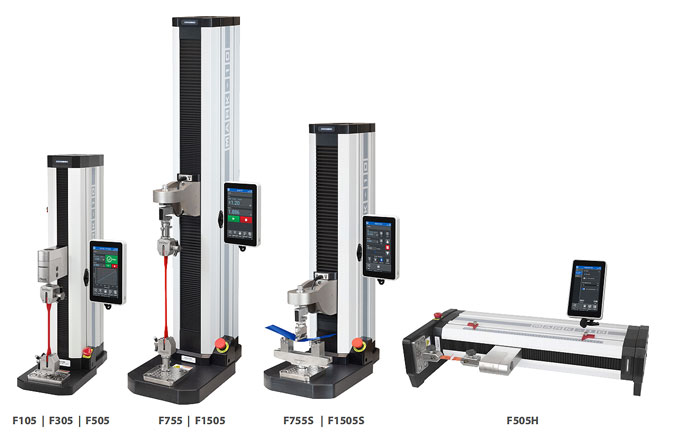

F105

F305

F107

F108

F109

F110

F111

F112

量程:

100 lbF[0.5 kN]

300 lbF[1.3 kN]

500 lbF[2.2 kN]

500 lbF[2.2 kN]

750 lbF[3.4 kN]

750 lbF[3.4 kN]

1,500 lbF [6.7 kN]

1,500 lbF [6.7 kN]

最大行程：

18.0 in[457mm]

18.0 in[457mm]

18.0 in[457mm]

18.0 in[457mm]

32.0 in[813mm]

14.2 in[360mm]

32.0 in[813mm]

14.2 in[360mm]

功能

描述

Co-requirements

测距

测量距离，能够将读数归零。

-

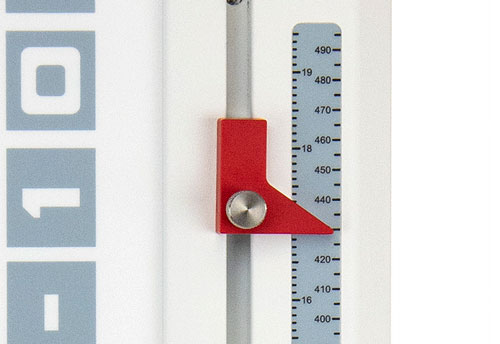

距离限制

在用户定义的距离上限和下限处停止。

- Distance Measurement

预加载

在用户定义的预载值下自动将行程位置归零。

- Distance Measurement

高速扩展

扩展速度范围具体取决于测试框架模型。

-

低速扩展

扩展速度范围具体取决于测试框架模型。

-

循环

设置多达 100,000 个循环，具有用户定义的上限和下限停留时间。   在限 位开关、行程限位和负载限位的任意组合之间循环。

-如果循环到距离限制，添加距 离测量和距离限制

断裂检测

当发生用户定义的负载下降时停止。

-

负载保持

在指定的时间段内停止并保持用户定义的负载。

-

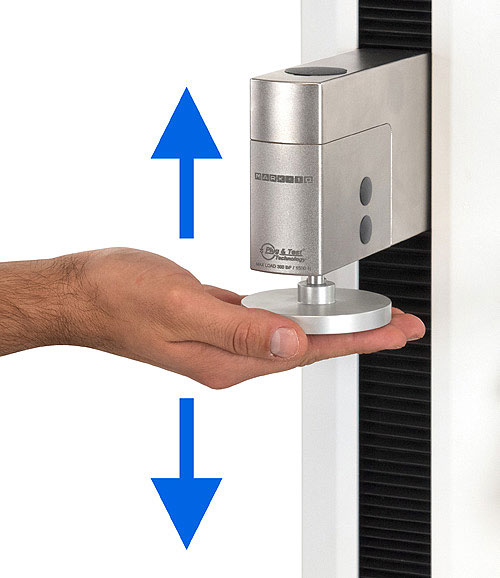

FollowMe®

推拉传感器的加载轴，使十字头上下移动，非常适合测试前手动定位。   速 度随着施加的力而增加。

-

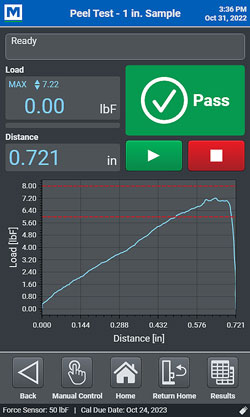

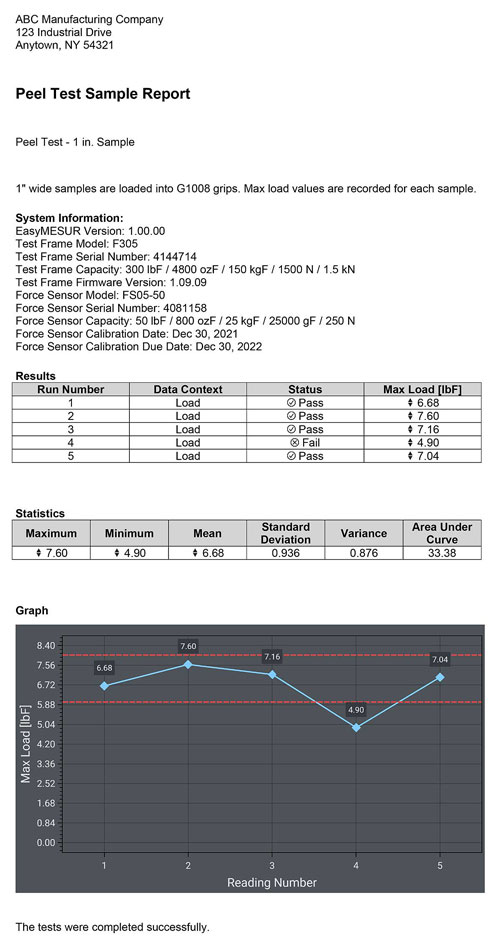

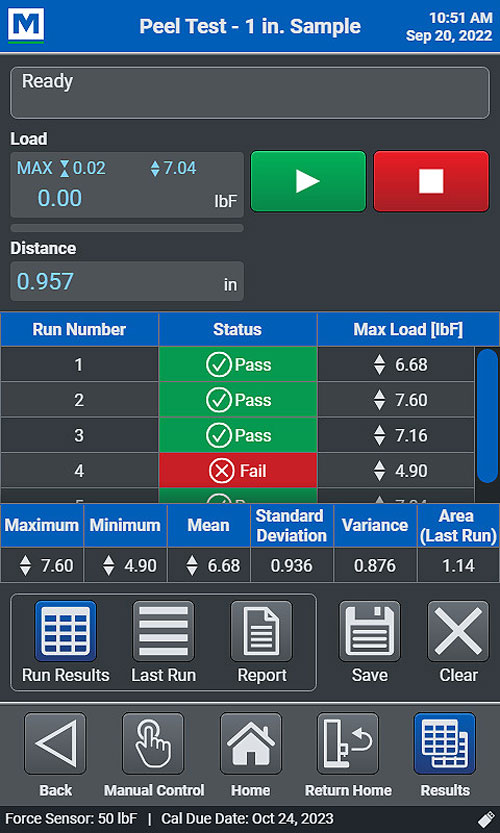

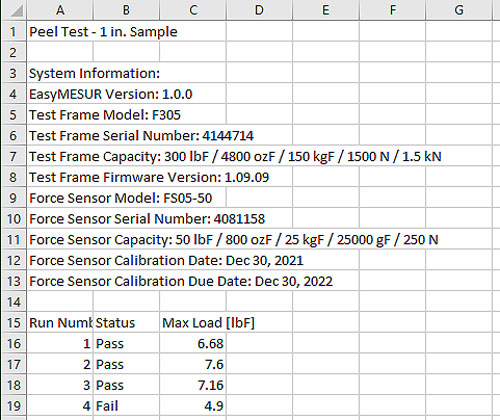

图表和报告

绘制负载与时间或距离的关系图，查看统计数据并生成报告，包括图形、结 果、运行数据和其他信息。

- 如果绘制负载与距离的关系 图，请添加距离测量

电脑控制

使用提供的运动控制和数据收集串行命令库，通过您自己的应用程序控制 测试框架。   当 PC 控制处于活动状态时，控制面板变成一个吊坠，仅限于 基本的手动控制。

- AC1107 cable, test frame to PC

独特的服务

	F105-EM	F305-EM	F505-EM	F505H-EM	F755-EM	F755S-EM	F1505-EM	F1505S-EM
最大负载*:	100 lbF [0.5 kN]	300 lbF [ 1.3 kN]	500 lbF [2.2 kN]		750 lbF [3.4 kN]		1,500 lbF [6.7 kN]
最大行程:	18.0 in [457mm]				32.0 in [813mm]	14.2 in [360mm]	32.0 in [813mm]	14.2 in [360mm]
标准速度范 围:	0.5 - 13 in/min [ 13 - 330mm/min]				0.5 - 24 in/min [ 10 - 600mm/min]
可选速度范 围:	0.02 - 45 in/min [0.5 - 1, 100mm/min]				0.001 - 60 in/min [0.02 - 1,525mm/min]		0.001 - 70 in/min [0.02 - 1,800mm/min]
负载精度（百 分比满量程）:	测试机台:  ±0.1% 传感器:  Series FS05: ±0.1%   |  Series FS06: ±0.15%   |  Series R07: ±0.15%
峰值采样率:	5,000 Hz
数据采集率:	100 Hz
速度精度:	设置的 ±0.2%，几乎不随负载变化
定位精度:	±0.006 英寸 [0.15 毫米]，在任何负载或位置
距离分辨率:	0.001 in [0.02mm]
限位开关重复 性:	±0.001 in [0.03mm]
过载保护:	电机停止在力传感器满量程的 120%
电源:	Universal input 100-240 VAC, 50/60 Hz, 120W				Universal input 100-240 VAC, 50/60 Hz, 300W		Universal input 100-240 VAC, 50/60 Hz, 450W
保险丝类型:	1.2 A, 250V, 3AG, SLO BLO				4A, 3AG, SLO BLO
重量:	60 lb [27 kg]			70 lb [32 kg]	184 lb [83 kg]	149 lb [68 kg]	197 lb [89 kg]	157 lb [71 kg]
运输重量:	75 lb [34 kg]			85 lb [39 kg]	235 lb [ 107 kg]	195 lb [88 kg]	247 lb [ 112 kg]	205 lb [93 kg]
环境条件:	.  仅限室内使用，最高海拔 2,000 米 [6,500 英尺] .  环境条件：40 - 95° F [5 - 35°C]，31°C 时相对湿度为 80%，线性下降至 50%      40°C 时的相对湿度，无冷凝 .  电源电压波动高达标称电压的 ±10% .   瞬态过电压达到过电压类别 II 的水平 .   在高达 2 级污染的环境中使用
认证:	CE, UKCA
保修:	3 年 [详情请见声明]

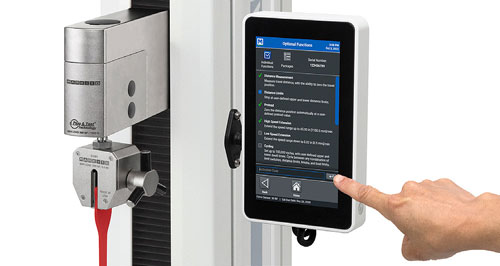

可选功能和功能包

Model No.*

Description

EMF001-1 / EMF001-2

测距

EMF002-1 / EMF002-2

距离限制

EMF003-1 / EMF003-2

预加载

EMF004-1 / EMF004-2

高速扩展

EMF005-1 / EMF005-2

低速延伸

EMF006-1 / EMF006-2

循环

EMF007-1 / EMF007-2

断裂停车

EMF008-1 / EMF008-2

负载保持

EMF009-1 / EMF009-2

FollowMe®

EMF010-1 / EMF010-2

图表和报告

EMF011-1 / EMF011-2

PC 控制

EMP001-1 / EMP001-2

测距包

EMP002-1 / EMP002-2

速度扩展包

EMP003-1 / EMP003-2

高级功能包

EMP-COMP-1 / EMP-COMP-2

完整的选项包

FS05 传感器
兼容 F105、F305、F505 和 F505H。
F755、F755S、F1505 和 F1505S 需要 AC1083。

量程 X 分辨率

Model No.

lbF

ozF

gF

kgF

N

kN

mN

FS05-012

0. 12x0.00002

2x0.0005

50x0.01

-

0.5x0.0001

-

500x0.1

FS05-025

0.25x0.0001

4x0.002

100x0.05

-

1x0.0005

-

1000x0.5

FS05-05

0.5x0.0002

8x0.005

250x0.1

-

2.5x0.001

-

2500x1

FS05-2

2x0.001

32x0.02

1000x0.5

1x0.0005

10x0.005

-

-

FS05-5

5x0.002

80x0.05

2500x1

2.5x0.001

25x0.01

-

-

FS05-10

10x0.005

160x0.1

5000x2

5x0.002

50x0.02

-

-

FS05-20

20x0.01

320x0.2

10000x5

10x0.005

100x0.05

-

-

FS05-50

50x0.02

800x0.5

25000x10

25x0.01

250x0.1

-

-

FS05-100

100x0.05

1600x1

50000x20

50x0.02

500x0.2

-

-

FS05-200

200x0.1

3200x2

-

100x0.05

1000x0.5

1x0.0005

-

FS05-300

300x0.1

4800x2

-

150x0.05

1500x0.5

1.5x0.0005

-

FS05-500

500x0.2

8000x5

-

250x0.1

2500x1

2.5x0.001

-

R07传感器
兼容F755, F755S, F1505, and F1505S.
无法兼容F105, F305, F505, and F505H.

量程 X 分辨率

Model No.

lbF

ozF

gF

kgF

N

kN

MR07-50

50x0.02

800x0.5

25000x10

25x0.01

250x0.1

-

MR07-100

100x0.05

1600x1

50000x20

50x0.02

500x0.2

-

MR07-200

200x0.1

3200x2

-

100x0.05

1000x0.5

1x0.0005

MR07-300

300x0.2

4800x5

-

150x0.1

1500x1

1.5x0.001

MR07-500

500x0.2

8000x5

-

250x0.1

2500x1

2.5x0.001

MR07-750

750x0.5

12000x10

-

375x0.2

3750x2

3.75x0.002

MR07-1000

1000x0.5

16000x10

-

500x0.2

5000x2

5x0.002

MR07-1500

1500x1

24000x20

-

750x0.5

7500x5

7.5x0.005

FS06 传感器
兼容F105, F305, F505, and F505H.

量程 X 分辨率

Model No.

lbF

ozF

gF

kgF

N

kN

FS06-50

50x0.02

800x0.5

25000x10

25x0.01

250x0.1

-

FS06-100

100x0.05

1600x1

50000x20

50x0.02

500x0.2

-

FS06-200

200x0.1

3200x2

-

100x0.05

1000x0.5

1x0.0005

FS06-300

300x0.2

4800x5

-

150x0.1

1500x1

1.5x0.001

FS06-500

500x0.2

8000x5

-

250x0.1

2500x1

2.5x0.001

可选配件

Model No.							Description
CERT-DS							校准、距离和速度证书
AC1116							USB 电缆，控制面板到 PC
AC1107							USB 数据线、测试架到 PC
AC1094-1							单立柱延长杆，6 英寸/150 毫米， F105/F305/F505
AC1094-2							单柱加长杆， 12 英寸/300 毫米， F105/F305/F505
AC1094-3							单柱加长杆，24 英寸/600 毫米， F105/F305/F505
AC1094-4							单柱加长杆，6 英寸/150 毫米， F505H
AC1094-5							单柱加长杆， 12 英寸/300 毫米， F505H
AC1094-6							单柱加长杆，24 英寸/600 毫米， F505H
AC1095-1							双立柱延长件，6 英寸/150 毫米， F105/F305/F505
AC1095-2							双立柱延长件， 12 英寸/300 毫米， F105/F305/F505
AC1095-3							双立柱延伸杆，24 英寸/600 毫米， F105/F305/F505
AC1092-1							防护罩， F755S / F1505S
AC1092-2							防护罩， F755 / F1505
AC1083							适配器，FS05 传感器/PTAF 适配器，连接到 Plug & Test    连接器/F755、  F755S、  F1505、  F1505S 测试框架，
AC1084							延长电缆，24 英寸/610 毫米， Plug & Test    ，公头/母头
PTAF							适配器、  Plug & Test   、客户提供的用于 F 系列测试框架的力传感器

扩展功能：支持USB集线器扩展，便于连接外围设备；安全防护门带电气互锁，防止误操作。
