大雨过后绝缘检查如何判断电气设备的绝缘受潮程度？
大雨过后，随着空气湿度的增加，可能会因为空气中的水份附着在绝缘材料表面使得电气设备的绝缘电阻降低。特别是使用年限较长的设备，由于内部有积尘吸附水分，潮湿程度将更严重，绝缘电阻更低。设备的泄露电流大大增加，甚至造成绝缘击穿，产生事故。另一方面潮湿的空气有利于霉菌的增长，如果通风不好的化，霉菌中的水份以及代谢所分泌的酸性物质与绝缘相互作用，也会使设备的绝缘性能下降。
所以，尤其在空气湿度增加的夏季，大雨或台风过后，需要及时对电气设备比如发电机、变压器等设备进行绝缘性能检查，以避免漏电和火灾等安全隐患。
今天就为大家带来关于绝缘电阻测试时，一些常见的问题：
1、在遇到环境温度湿度变化较大的情况时，如何进一步判断电气设备的绝缘受潮程度？
所以，电力系统要求在主变压器、电缆、电机等许多场合的绝缘测试中，应测量吸收比DAR（即R60s 和 R30s 的比值）和极化指数 PI（即 R10min 和 R1min 比值）。这样可以除了简单的绝缘电阻测试之外，通过检查绝缘体的泄露电流时间是否增加，以此数据来判定绝缘状况的优劣。
●PI值＜2：绝缘状况不良
●PI值2-4：绝缘状况良好
●PI值＞4：绝缘状况非常好
●DAR值＜1.24：绝缘状况不良
●DAR值1.25-1.6：绝缘状况良好
●DAR值＞1.6：绝缘状况非常好
一般来说高于 1.4-1.6 的介质吸收比 DAR，高于 2-4 的极化指数 PI 被认为绝缘良好。
2、如何通过福禄克1508绝缘电阻测试仪来测试PI/DAR数值呢？

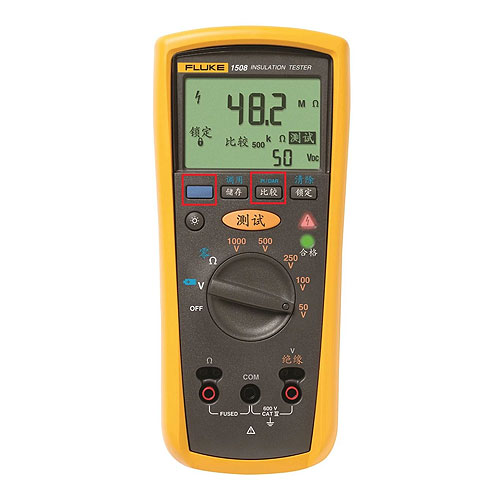

FLUKE1508具有极化指数（PI）和介电吸收比（DAR）测试功能。按下如下图所示的蓝色按键和“比较”按键即选择PI或DAR的测试。
这里有一个小细节，要提醒一下各位工程师。

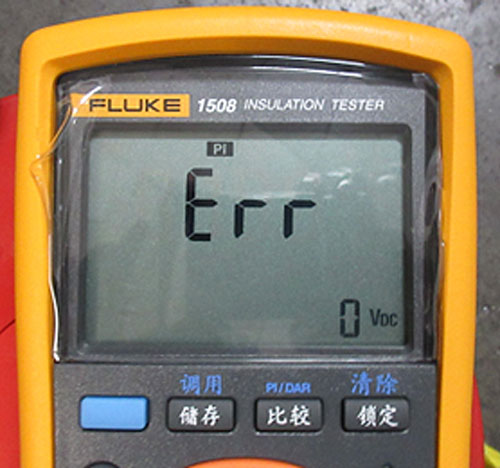

有时候测试PI/DAR时，屏幕会显示Err错误是什么原因呢？
因为极化指数PI为R10min和R1min比值，介电吸收比DAR为R60s和R30s的比值。如果用于计算 PI 或 DAR 的值中任何一个大于最大显示量程，或者 1 分钟值大于 5000 MΩ，主显示位置将显示 Err。因为已经超过量程再计算比值没有意义了，说明绝缘情况良好。或者建议换量程更大的绝缘电阻测试仪。
3、为什么测试过程中绝缘阻值不断变大，如何读取正确数字？

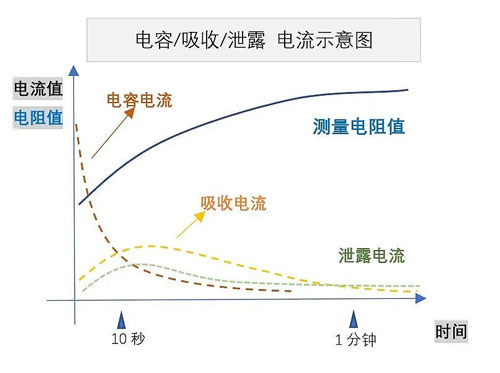

大家会发现，绝缘测试时测试的数值随着时间会不断变大然后趋于稳定，很多时候并不会直接很快显示一个固定数值。这是因为绝缘体会产生电容（变小）、吸收（变小）、泄露（不变）三种电流。
●电容电流，实验的加压瞬间，电容充电电流即对被测绝缘材料的电容量充电，这个瞬间 电流开始时相对较大，但如被测材料充电完毕后，会以指数曲线速度快速衰减接近于零。一般在几秒或者十几秒后，电容电流对于总电流来说可以忽略不计。
●吸收电流，是绝缘材料分子，在外加电场的效应下，重新排列吸收电能从而产生的吸收 电流。吸收电流的衰减速度与电容电流相比来说，要慢很多，一般持续 1 分钟或更久才 能趋向于 0。
●泄露电流，也叫电导电流，表征绝缘材料的质量特征，在实验的过程中是保持恒定的。
绝缘测试过程中产生的电容（变小）、吸收（变小）、泄露（不变）三种电流，不断变化，导致绝缘阻值攀升，这是正常现象。所以我们建议在测量时，一般应该在试验电压施加后等待1分钟后读取数据。
（参考国标GB/T 1032-2012 三相异步电动机试验方法）
4、为什么有时候用数字式绝缘电阻测试仪测量绝缘时，电压加不上去？
相比手摇兆欧表，数字式绝缘电阻测试仪是自动放电的设计。当测试目标的绝缘阻值非常小时，由于短路电流的限制，不会继续加压，只有超过一定阻值才会加到对应电压，这样的设计对使用者更加安全便捷。当我们发现电压加不上去时，很有可能已经因为绝缘情况已经较差了。
在测试绝缘电阻时，选择一款好用的工具可以省时省力，更加安全。
福禄克FLUKE1508数字式绝缘电阻测试仪一键即读数 更快更准：
●50v/100v/250v/500v/1000v 5种电压档位
●一键测试，自动放电，方便快捷
●全中文界面，快速上手
●标配远程控制表笔，省时省力
Fluke1508特点
●0.01 MΩ 至 10 GΩ的绝缘测试
●绝缘测试电压: 50 V、100 V、250 V、500 V 和 1000 V，适用于多种应用
●通过/失败（比较）功能，使重复性测试简单、方便
●保存/调用功能，有19个存储单元，节约时间和人力
●远程测试探头，使重复性测试或难以触及到的被测点的测试更加方便
●带电电路检测功能，如果检测到大于30 V的电压，则禁止进行测试，提高了对人员的保护能力
●容性电压自动放电功能，提高了对人员的保护能力
●交/直流电压: 0.1 V 至 600 V
●电阻:0.01 Ω 至 20.00 KΩ
●自动关闭功能，节约电池电量
●CAT IV 600 V 测量安全等级，提高了对人员的保护能力
●包括的附件: 远程探头、测试线和探头、鳄鱼夹
●可使用可选的 Fluke MH10 磁性悬挂系统，解放双手从事其它工作
●4节 AA 型碱性电池（NEDA 15 A 或 IEC LR6），至少可进行 1000次绝缘测试
●1年质保
| 交流/直流电压测量 | ||
| 精度 | 范围 | 600.0 V |
| 分辨率 | 0.1 V | |
| 50 Hz 至 400 Hz ± (% 读数 + 数字) | ± (2 % + 3) | |
| 输入阻抗 | 3 MΩ （标称值）, < 100 pF | |
| 共模抑制比 （1 kΩ 不平衡) | > 60 dB，在直流、50 或 60 Hz时 | |
| 过载保护 | 600 V 有效值 或直流 | |
| 接地线电阻测量 | ||
| 量程/分辨率 | 20.00 Ω | 0.01 Ω |
| 200.0 Ω | 0.1 Ω | |
| 2000 Ω | 1 Ω | |
| 20.00 kΩ | 0.01 kΩ | |
| 精度 | ± (1.5 % + 3) | |
| 过载保护 | 2 V 有效值或直流 | |
| 开路测试电压 | > 4.0 V, < 8 V | |
| 短路电流 | > 200.0 mA | |
| 绝缘技术指标 | ||
| 测量范围 | 0.01 MΩ 至 10 GΩ | |
| 测试电压 | 50 V、100 V、250 V、500 V、1000 V | |
| 测试电压准确度 | + 20 %, - 0 % | |
| 短路测试电流 | 1 mA，标称值 | |
| 自动放电 | 当 C = 1 µF 或更小时，放电时间 <0.5 s | |
| 带电电路检测功能 | 在进行测试初始化之前，如果检测到大于 30 V 的电压，则禁止进行测试。 | |
| 最大容性负载 | 在高达 1 µF 的负载下可工作。 | |
| 一般技术参数 | ||
| 施加到任意端子上的最大电压 | 600 V 交流有效值或直流 | |
| 储存温度 | -40 °C 至 60 °C （-40 °F 至 140 °F） | |
| 工作温度 | -20 °C 至 55 °C （-4 °F 至 131 °F） | |
| 温度系数 | 0.05 × （给定准确度） / °C，温度 < 18 °C 或 > 28 °C （< 64 °F 或 > 82 °F）时 | |
| 相对湿度 | 0 % 至 95 %，在 10 °C 至 30 °C （50 °F 至 86 °F）时 | |
| 0 % 至 75 %，在30 °C 至 40 °C （86 °F 至 104 °F) | ||
| 0 % 至 40 %，在40 °C 至 55 °C （104 °F 至 131 °F） | ||
| 抗振性 | 随机，2 g，5-500 Hz，符合 MIL-PRF-28800F，Class 2 仪器的要求 | |
| 抗冲击性 | 1 米跌落，符合IEC 61010-1第2版（1米跌落试验，6面，橡木地板）的要求 | |
| 电磁兼容 | 在3 V/M的RF场中，准确度 = 给出的准确度（EN 61326-1:1997） | |
| 安全 |
符合ANSI/ISA 82.02.01 （61010-1）2004、 CAN/CSA-C22.2 No. 1010.1 和 IEC/EN 61010-1 第2版 对CAT IV 600 V 设备的要求 |
|
| 认证 | CSA，符合标准CSA/CAN C22.2 No. 1010.1； TUV，符合标准 IEC/EN 61010-1第2版 | |
| 电池 | 4节 AA 型号的电池（(NEDA 15A 或 IEC LR6） | |
| 电池寿命 | 用于绝缘测试时: |
在室温下用新电池至少可进行 1000次绝缘测试。测试均指标准测试:1000 V， 至1 MΩ，占空比为 5秒钟打开，25秒种关闭。 |
| 电阻测量时: |
在室温下利用新电池至少可进行 2500 次接地电阻测量。 测试均指标准测试:1 Ω，占空比为 5秒钟打开，25秒钟关闭 |
|
| 尺寸 | 5.0 cm 高×10.0 cm 宽×20.3 cm 长（1.97 in 高×3.94 in 宽×8.00 in 长） | |
| 重量 | 550 g （1.2 lb） | |
| IP 等级 | IP40 | |
| 海拔高度 | 工作 | 2000 m CAT IV 600 V，3000 m CAT III 600 V |
| 非工作（储存） | 12,000 m | |
| 过载能力 | 110 % 范围 | |
