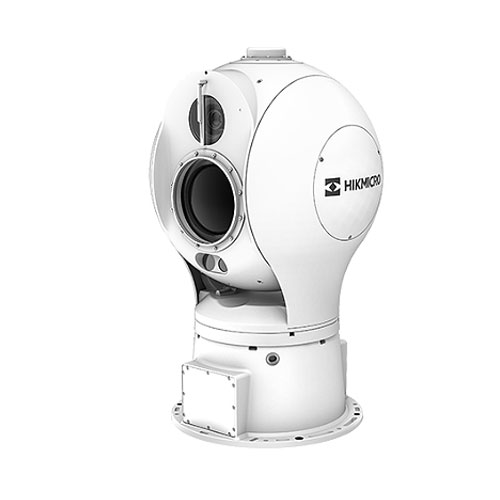

HIKMICRO9系列热成像双光谱转台
9系列热成像双光谱转台设备支持3km激光补光，可全天候稳定工作，支持船只检测智能分析，支持区域入侵、越界侦测等行为分析，可联动雷达跟踪。 实现”事前防范、事中处理、事后分析“的业务需求，真正做到主动预警，有效替代人工巡逻。热成像双光谱转台摄像机观测型的热成像分辨率分辨率1280 × 1024 热成像镜头焦距36~190mm，支持自动聚焦 支持温度异常报警功能，设定预警/报警温度阈值，超温后报警 支持1条线测温、10个框测温和10个点测温 关联测温预置位274个 测温范围：-20 °C~150 °C 支持全屏温度获取，热图获取，原始测温数据获取 测温精度：±8 °C或读数的±8%（取zui大值） 可见光200万1/1.8 CMOS 镜头10-1000mm高清，光学变倍100倍 3公里激光红外补光。
针对国土资源耕地违建、矿山盗采等违法行为，热成像国土监测方案全天候24小时监测，夜晚也能有效监测，事中及时发现违规行为，减轻执法压力；自带深度学习大型车辆识别算法，夜间无光环境可有效识别吊车、卡车、 挖掘机、推土机等大型施工车辆，从事后追溯，到事前智能预警，提升监管效率；
图片来源于HIKMICRO官网
●船只应用：看得清 / 看得远 / 看得准
我国由北到南，由西到东，地形地势多样，河流、海港、码头众多，面对漫长且复杂的海/河/江岸线，传统的人工盯守时效性不高，需通过智能化手段实现对重点水域非法停留的可疑船只、航行轨迹及禁捕河道船只的自 动识别，及时发现，提升监管能力。 对于海事/港口监管、河道防挖沙、港行船流量统计、长江禁捕、缉私、水生动植物保护区防范等船只监测场景，基于深度学习的热成像船只算法，可全天候智能识别船只预警，可有效弥补传统视频方案夜晚无法有效监测的问题。
图片来源于HIKMICRO官网

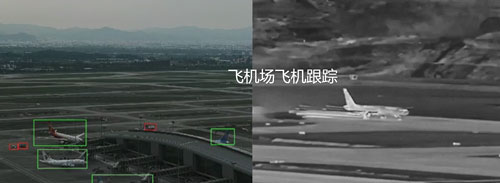

●飞机跟踪：检测全天候 / 跟踪更智能 / 作用距离远目前国内大部分机场航空器监管基础设施薄弱，机场监管系统对机场事故、违章缺少过程记录，不利于事故的调查追溯、调解和处理；因此需要相关技术解决机场内可视、可测、可控等问题。热成像转台能够全天候监测机场飞机状况，对飞机进行智能跟踪，可自动调整倍率看清机身和起落架，辅助机场人员进行观测；全程录制飞机起飞降落的过程，一旦发生事故，可及时对事故进行取证。
图片来源于HIKMICRO官网
●生物多样性：全天候监测 / 识别能力强 / 距离远、范围大 / 区域监测灵活
目前国内生物保护区众多，湿地、森林、湖泊等自然公园丰富，但是目前无论是野生动物数目统计，还是野生动物观察、研究资料收集，都普遍采用人工定期筛查的方式，急需更加高效，准确便捷的方式。热成像生物多样性识别，通过热成像通道智能检测，联动可见光获取动物影像，结合AI算法，能够自动识别哺乳动物、鸟类等野生 动物，进行检测、分类、抓拍与告警。
图片来源于HIKMICRO官网
9系列热成像双光谱转台特点
热成像机芯功能：
●分辨率1280 × 1024，高灵敏度氧化钒非制冷探测器
●热成像镜头30~150mm
●支持定时、温差和手动模式下快门校正，AGC模式可选择
●支持3D降噪功能，15种伪彩色可调节，图像细节增强功能
●支持镜像、数字变倍和本地视频输出
●支持温度异常报警功能，设定预警/报警温度阈值，超温后报警
●可见光机芯功能：
●采用1/1.8”高性能传感器，图像清晰
●支持自动光圈、自动聚焦、自动白平衡、背光补偿、宽动态、3D数字降噪、日夜转换
●图像增强（可见光）：支持电子透雾、强光抑制、电子防抖
●支持透雾、强光抑制、电子防抖、Smart IR防红外过曝技术
●-L机型支持激光补光，补光距离3 km
深度学习智能功能：
●支持热成像目标检测，可见光联动跟踪
●支持全景跟踪、事件跟踪等多种跟踪方式并支持多场景巡航跟踪功能
●支持区域入侵侦测、越界侦测、进入区域侦测、离开区域侦测功能
●支持3D定位功能，配合客户端软件/IE可实现点击放大
温度异常报警功能：
●支持渔船检测，船流量统计和防挖沙船只检测；支持大型车辆检测；支持废气检测
●zui高温十字定位
●支持1条线测温、10个框测温和10个点测温
●关联测温预置位274个
●测温范围：-20 °C~150 °C
●支持全屏温度获取，热图获取，原始测温数据获取，方便二次开发
●测温精度：±8 °C或读数的±8%（取zui大值）
系统功能：
●精密电机驱动，反应灵敏，运转平稳，精度偏差少于0.01度，在任何速度下图像无抖动
●支持断电状态记忆功能，上电后自动回到断电前的云台和镜头状态
●双通道，单IP输出，便于各通道联动和整体协调控制
●支持系统双备份功能，确保数据断电不丢失
●双通道镜头均支持除霜、球仓支持充氮，整机支持气密、支持主芯片、镜头加热功能
●支持堵转报警；球体外壳支持除冰解冻功能；支持过压欠压报警功能
●支持电子罗盘功能；支持雨刷功能
●支持渔船检测，船流量统计和防挖沙船只检测；支持大型车辆检测；支持废气检测
●支持智能烟火检测功能，并能实时回传云台角度及俯仰角信息
双光谱转台应用

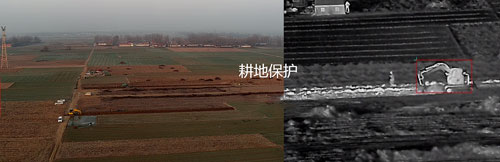

●国土监测：检测全天候 / 识别更智能 / 作用距离远针对国土资源耕地违建、矿山盗采等违法行为，热成像国土监测方案全天候24小时监测，夜晚也能有效监测，事中及时发现违规行为，减轻执法压力；自带深度学习大型车辆识别算法，夜间无光环境可有效识别吊车、卡车、 挖掘机、推土机等大型施工车辆，从事后追溯，到事前智能预警，提升监管效率；
图片来源于HIKMICRO官网

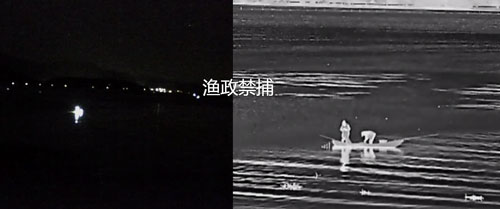

我国由北到南，由西到东，地形地势多样，河流、海港、码头众多，面对漫长且复杂的海/河/江岸线，传统的人工盯守时效性不高，需通过智能化手段实现对重点水域非法停留的可疑船只、航行轨迹及禁捕河道船只的自 动识别，及时发现，提升监管能力。 对于海事/港口监管、河道防挖沙、港行船流量统计、长江禁捕、缉私、水生动植物保护区防范等船只监测场景，基于深度学习的热成像船只算法，可全天候智能识别船只预警，可有效弥补传统视频方案夜晚无法有效监测的问题。
图片来源于HIKMICRO官网
图片来源于HIKMICRO官网

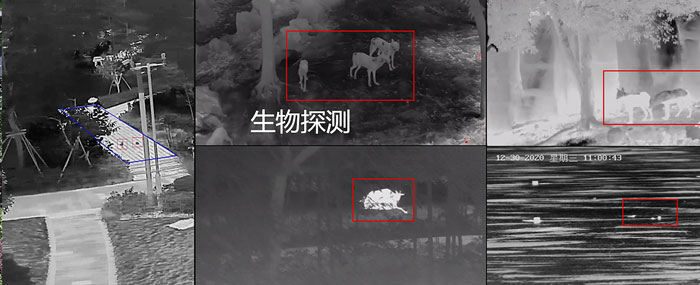

目前国内生物保护区众多，湿地、森林、湖泊等自然公园丰富，但是目前无论是野生动物数目统计，还是野生动物观察、研究资料收集，都普遍采用人工定期筛查的方式，急需更加高效，准确便捷的方式。热成像生物多样性识别，通过热成像通道智能检测，联动可见光获取动物影像，结合AI算法，能够自动识别哺乳动物、鸟类等野生 动物，进行检测、分类、抓拍与告警。
图片来源于HIKMICRO官网
双光谱转台参数
●热成像传感器类型氧化钒非制冷型探测器
●像元尺寸12μm
●响应波段8~14 μm
●NETD（噪声等效温差）< 35 mk ( @ 25 °C,F#=1.0)
●调色板白热、黑热、融合1、彩虹、融合2、铁红1、铁红2、深褐色、色彩1、色彩2、冰火、雨、红热、绿蓝、深蓝
●zui大图像尺寸1280 × 1024
●参照物大小人：0.5 m × 1.8 m，车辆：1.5 m × 4.0 m，火源：2 m × 2 m，烟雾：5 m × 5 m
●热成像镜头36~190mm，支持自动聚焦；光圈 F0.88-1.2（以下数据为zui长焦150mm为准）
●视场角4.6° × 3.7° ~ 24.4° × 19.6°
●zui大光圈值F0.88
●MRAD（空间分辨率）0.08
●人员探测距离：7.9 km 识别距离：1.9 km 辨认距离：1.0 km
●车辆探测距离：24.2 km 识别距离：6.0 km 辨认距离：3.0 km
●zui远报警距离（人员）2.1 km
●zui远报警距离（车辆）6.3 km
●zui远报警距离（船只）7. 6km
●zui远报警距离（火点）15.8 km
●zui远报警距离（烟雾）28.7 km
●可见光传感器1/1.8” CMOS
●zui大图像分辨率1920 × 1080, 200万实时高清
●可见光镜头10-1000mm高清，光学变倍100倍
●光圈F3.0-F11.5
●视场角0.4° × 0.2° ~ 31.2° × 17.8°
●zui低照度0.002 Lux @ ( F1.2，彩色，AGC ON)
●透雾支持光学透雾
●聚焦半自动/手动
●补光功能激光补光，有效距离：3 km
●云台功能水平范围360°连续旋转
●水平速度0.01°~120°/s
●垂直范围-45°~+45°
●垂直速度0.01°~80°/s
●定位精度0.01°
●预置点个数300个
●巡航扫描8条，每条可添加256个预置点
●扫描模式巡航扫描/自动扫描/全景扫描/垂直扫描/区域扫描/帧扫描/随机扫描/花样扫描
●堵转报警支持堵转报警功能
●除冰功能球体外壳支持除冰功能
●视音频视频压缩标准H.264/H.265/Smart264/Smart265/MJPEG,H.264编码支持 BaseLine / Main / High
●音频压缩标准G .711u/G.711a/G.722.1/MP2L2/G726/PCM/AAC
●zui大预览路数20路
●接口报警输入2路报警输入
●报警输出2路报警输出
●音频输入1路音频输入
●音频输出1路音频输出
●RS485控制接口支持自适应HIKVISION，PELCO-P和PELCO-D(可添加)协议
●本地输出1Vp-p Composite Output(75Ω/CVBS)
●网口1 个RJ45 10 M/100 M/1000 M自适应以太网口
●复位键1个
●SD卡存储内置Micro SD卡插槽，支持Micro SD/SDHC/SDXC卡（zui大支持256 GB），可支持手动录像/报警录像；设备出厂带64GB容量存储卡
●网络协议IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE,Bonjour
●应用编程接口支持软件集成的开放式API，支持标准协议(开放型网络视频接口、ISAPI、CGI)，支持海康SDK、萤石云和第三方管理平台接入
●客户端4200, 8700, 9800, 9830软件平台
●系统功能安全策略支持授权的用户和密码，支持HTTPS加密和IEEE 802.1x网络访问控制、IP地址过滤
●过欠压报警支持过欠压报警功能
●系统参数用户管理支持三级用户权限管理，管理员、操作员、普通用户
●重量小于100 Kg（不同焦距配置会有些许差异）
●电源输入支持宽压输入AC 110 V~AC 305 V, 50 Hz/60 Hz；设备端DC 48 V±20%
●功率整机运动功耗≤180 W
●整机zui大峰值功耗≤460 W（开启球体外壳除冰加热）
●工作温度和湿度-40 °C～+70 °C，90%±3%，非凝结
●抗风等级12级（zui大33 m/s）
●防护等级IP67，3/6 KV 防雷、防浪涌、防突波，符合GB/T17626.5 四级标准
●外壳材质高强度铝合金，喷涂三防漆，抗海水腐蚀，多维自由曲面外形，风阻小
●内部设计双电源冗余保护，内部温度监控，定向工业除霜器，高可靠性。
●安装云台可快速分为球体和底座两部分
深圳银飞电子有售9系列热成像双光谱转台，文章来源于HIKMICRO
