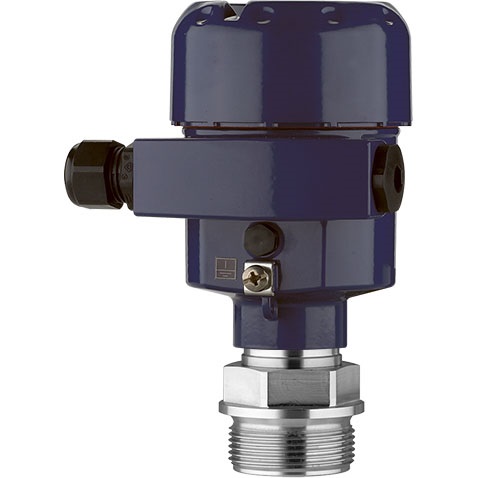

过程型变送器CPT-20陶瓷电容测量元件CPT-21。CPT-2x压力变送器有两种版本：本安型和隔爆外壳点火保护型（符合ATEX和IECEx），两种版本都支持4…20mA、4…20mA-HART®、PROFIBUS®PA或FOUNDATION Fieldbus™ 输出信号能够满足对测量技术有较高要求的相应应用。外壳可自由旋转330°，由塑料、铝和不锈钢制成。对于应用要求高的食品工业和制药工业，我们还可以提供电解抛光不锈钢（316L）外壳。

表压

MPa                0 ... 0.0025                        0 ... 0.01                  0 ... 0.04                      0 ... 0.1

                       0 ... 0.25                            0 ... 0.5                     0 ... 1                           0 ... 2.5

                       0 ... 6                                 0 ... 10

psi                   0 ... 0.4                             0 ... 1.5                      0 ... 5                           0 ... 15

                       0 ... 30                               0 ... 75                      0 ... 150                       0 ... 300

                       0 ... 500                             0 ... 1,450

绝压

MPa                0 ... 0.01                           0 ... 0.04                    0 ... 0.1                        0 ... 0.25

                       0 ... 0.5                             0 ... 1                          0 ... 2.5                        0 ... 6

                       0 ... 10

psi                   0 ... 0.4                             0 ... 1.5                       0 ... 5                           0 ... 15

                       0 ... 30                              0 ... 150                      0 ... 300                       0 ... 900

                       0 ... 1,450

真空和+/-测量范围

MPa                -0.0025 ... +0.0025           -0.005 ... +0.005        -0.02 ... +0.02              -0.05 ... +0.05

                       -0.1 ... 0                           -0.1 ... +0.15             -0.1 ... +0.5                  -0.1 ... +1

                       -0.1 ... +2.5                      -0.1 ... +6                  -0.1 ... +10

psi                   -0.7 ... +0.7                      -3 ... +3                     -7 ... +7                      -14.5 ... 0

                       -14.5 ... +20                     -14.5 ... +75               -14.5 ... +150              -14.5 ... +300

                       -14.5 ... +900                   -14.5 ... +1,450

其它测量范围可通过量程比（按比例）进行设置。

压力值很大设置范围：-20 ... +120 %

例如，范围为 0 ...1 MPa (0 ...150 psi) 的仪表也适用于 -0.1 ... +1 MPa (-14.5 ... +150 psi) 的压力范围。

但是，无法设置或测量小于 0 MPa（绝压，0 psi) 的数值。

真空/过载安全

真空安全是                                                       （测量范围从0 ... 0.1 MPa [0 ... 15 psi]）

很小压力 0 ... 0.0025 MPa [0 ... 0.4 psi]                 -0.005 MPa [-0.8 psi]

很小压力 0 ... 0.01 MPa [0 .. 1.5 psi]                     -0.02 MPa [-3 psi]

很小压力 0 ... 0.04 MPa [0 ... 5 psi]                       -0.08 MPa [-14 psi]

过载安全

测量范围≤ 0.1 MPa [15 psi]                                 35倍

测量范围≤ 1 MPa [150 psi]                                  9倍

测量范围≤ 6 MPa [900 psi]                                  3倍

测量范围≤ 10 MPa [1450 psi]                               2倍

信号类型                ■ 4 ... 20 mA

                              ■ 4 ... 20 mA，带重叠通信信号HART® （选项：SIL 认证）

                              ■ HART® 规格：7.3

                              ■ FOUNDATION™ Fieldbus

                              ■ PROFIBUS® PA

                              ■ 电差压从动电子装置（选项：SIL 认证）

载荷，单位：        (UB - UBmin) / 0.022 A

                              UB = 电源（参见“电源”表格）

                              UBmin = 很小电源（参见“电源”表格）

阻尼                       0.0 ... 999.9 秒，可调节

                              在设定的阻尼时间后，仪表将输出 63% 的作用压力，用作输出信号。

                              示例：在 2 秒阻尼后，压力脉冲从 0 上升至 1 MPa。在 2 秒后，将显示压力为 0.63 MPa。

阶跃响应时间         < 80 ms (= 死区时间 < 25 ms + 上升时间 10 ... 90 % < 55 ms)

三、准确度规格

 室温条件下的准确度1)                                                    0.05 % FS (可选：0.1 % 或 0.2 %)

可调性

零点                                                                                 -20 ... +95 %（向下，可调性始终受 0 MPa 很小绝压的限制）

量程                                                                                 -120 ... +120 %，零点与标称测量范围很大 120% 的量程之间存在差异

                                                                                      （向下，可调性始终受 0 MPa 很小绝压的限制。）

量程比                                                                              不受限

                                                                                        SIL应用很大量程10:1

非线性度取决于室温条件下的准确度

室温条件下的准确度 0.05 %                                            ≤ 0.05 % FS BFSL (IEC 61298-2)

室温条件下的准确度 0.1 %                                              ≤ 0.1 % FS BFSL (IEC 61298-2)

室温条件下的准确度 0.2 %                                              ≤ 0.2 % FS BFSL (IEC 61298-2)

不可重复性                                                                       取决于室温条件下的准确度

室温条件下的准确度 0.05 %                                             ≤ 0.05 % FS BFSL (IEC 61298-2)

室温条件下的准确度 0.1 %                                               ≤ 0.1 % FS BFSL (IEC 61298-2)

室温条件下的准确度 0.2 %                                               ≤ 0.2 % FS BFSL (IEC 61298-2)

量程比特性

1:1 ... 5:1                                                                          准确度无变化

> 5:1                                                                                 (基本准确度 / 5) x 量程比

标准条件下的长期稳定性

测量范围 0 ... 0.0025 MPa [0.4 psi]                                  ■ < 0.1 % x 量程比 (1 年)

                                                                                         ■ < 0.2 % x 量程比 (5 年)

                                                                                         ■ < 0.4 % x 量程比 (10 年)

其他所有测量范围                                                            ■ < 0.05 % x 量程比 (1 年)

                                                                                         ■ < 0.1 % x 量程比 (5 年)

                                                                                         ■ < 0.2 % x 量程比 (10 年)

热变化、零点和量程（基准温度为 20 °C [68 °F]）

补偿范围 0 ... 100 °C [32 ... 212 °F]                                 < 0.075 % / 10 K (很大0.15 %)

补偿范围外                                                                       < 0 °C [32 °F]: < 0.15 % / 10 K

                                                                                         > 100 °C [212 °F]: < 0.05 % / 10 K

电流输出热变化2)                                                             < 0.05 % / 10 K (很大0.15 %)，用于4 ... 20 mA输出，

（基准温度为 20 °C [68 °F]）                                           温度范围-40 ... +80 °C [-40 ... +176 °F]

在 EN 61326-1 标准内通过强电磁场的偏差                      < ±150 μA

1) 包括非线性精度、回差、零点偏移和满量程偏差（与根据 IEC 61298-2 测得的误差值对应）。在垂直安装位置校准，过程连接朝下。

2) 不适用于 PROFIBUS® PA 和 FOUNDATION™ Fieldbus。

四、参考条件（符合IEC 61298-1标准）

温度                                 15 ... 25 °C [59 ... 77 °F]

大气压力                          86 ... 106 kPa (12.5 ... 15.4 psig)

空气湿度                          45 ... 75 % r. h.

特性曲线测定                    终端法，符合IEC 61298-2标准

特性曲线                          线性

参考安装位置                   垂直，隔膜点向下

五、供电电压

电源（非防爆型和 Ex d）

信号类型                                                       背光

                                                                     未激活                                      激活

4 ... 20 mA                                                    DC 9.6 ... 35 V                         DC 16 ... 35 V

4 ... 20 mA，带重叠通信信号HART®           DC 9.6 ... 35 V                         DC 16 ... 35 V

FOUNDATION™ Fieldbus                            DC 9 ... 32 V                            DC 13.5 ... 32 V

PROFIBUS® PA                                           DC 9.6 ... 32 V                         DC 13.5 ... 32 V

电源（Ex ia）

信号类型                                                        背光

                                                                      未激活                                     激活

4 ... 20 mA                                                     DC 9.6 ... 30 V                        DC 16 ... 30 V

4 ... 20 mA，带重叠通信信号HART®           DC 9.6 ... 30 V                         DC 16 ... 30 V

FOUNDATION™ Fieldbus                            DC 9 ... 24 V                            DC 13.5 ... 24 V

                                                                     (DC 9 ... 17.5 V Fisco)              (DC 13.5 ... 17.5 V Fisco)

PROFIBUS® PA                                            DC 9 ... 24 V                           DC 13.5 ... 24 V

                                                                     (DC 9.6 ... 17.5 V Fisco)           (DC 13.5 ... 17.5 V Fisco)

六、过程连接

CPT-20型标准过程连接

EN 837                                                ■ G ½

                                                            ■ M20 x 1.5

ISO 228-1                                           G ¼ A 内螺纹，G ½ A 外螺纹

ANSI / ASME B1.20.1                         ¼ NPT 内螺纹，½ NPT 外螺纹

CPT-21型平嵌式过程连接

ISO 228-1                                            ■ G ½

                                                            ■ G 1 A

DIN 3852-A                                         G 1 ½ A

CPT-21型无菌过程连接

DIN 32676, ISO 2552                          ■ 卡箍 1"

                                                             ■ 卡箍 1 ½"

                                                             ■ 卡箍 2"

VARIVENT®                                        DN 32

符合DIN 11851标准的螺纹管连接        ■ DN 40

                                                             ■ DN 50

用于CPT-21型的法兰

DIN 2501                                              ■ DN 40, PN 40

                                                             ■ DN 50, PN 40

                                                             ■ DN 80, PN 40

ASME B16.5                                        ■ 2", 150 lbs

                                                             ■ 3", 150 lbs

七、材料

接液部件

过程连接                                               ■ 不锈钢 316L

                                                             ■ PVDF

                                                             ■ 合金 C22 (2.4602)

                                                             ■ 合金 C276 (2.4819)

                                                             ■ 双相钢 (1.4462)

                                                             ■ 2级钛

膜片                                                      蓝宝石陶瓷，玻璃密封件（> 99.9 % 氧化铝陶瓷）

测量元件密封件

标准过程连接                                        FKM (可选：EPDM, FFKM)

平嵌式过程连接                                    FKM (可选：EPDM, FFKM)

密封材料（过程连接处）                      不包括在交付范围内

                                                             例外：G 1 A ISO228-1 平嵌膜片，带 O 形圈

                                                             FKM (可选：EPDM)

外壳材料

单腔外壳，塑料                                    PBT，聚酯纤维

单腔外壳，铝                                       压铸AlSi10Mg，在PE基础上粉末涂层

单腔外壳，锻造不锈钢                         不锈钢316L

单腔外壳，电抛光不锈钢，深拉           不锈钢316L

双腔外壳，塑料                                    PBT，聚酯纤维

双腔外壳，铝                                       压铸AlSi10Mg，在PE基础上粉末涂层

双腔外壳，锻造不锈钢                         不锈钢316L

八、电气连接

弹簧端子                                               横截面积              ■ 线或线束：0.2 ... 2.5 mm² (AWG 24 ... 14)

                                                                                         ■ 带终端片的电线：0.2 ... 1.5 mm² (AWG 24 ... 16)

格兰头 M20 x 1.5

塑料，PA                                              密封                     NBR

                                                             电缆直径              ■ 5 ... 9 mm [0.2 ... 0.35 in]

                                                                                         ■ 6 ... 12 mm [0.24 ... 0.47 in]

                                                                                         ■ 10 ... 14 mm [0.39 ... 0.55 in]

黄铜镀镍                                               密封                     NBR

                                                             电缆直径              9 ... 13 mm [0.35 x 0.51 in]（铠装电缆）

不锈钢                                                  密封                     NBR

                                                             电缆直径              7 ... 12 mm [0.28 x 0.47 in]

格兰头 ½ NPT

盲塞密封

塑料，PA                                              电缆直径              5 ... 9 mm [0.2 ... 0.35 in]

黄铜镀镍                                               电缆直径              6 ... 12 mm [0.24 ... 0.47 in]

黄铜镀镍                                               电缆直径              9 ... 13 mm [0.35 x 0.51 in]（铠装电缆）

DIN 175301-803A赫斯曼接头，           横截面积              很大1.5 mm 2 (AWG 16)

带配套接头                                            防护等级             IP65 1)

M12 x 1 (4针) 圆形航空接头，              防护等级             IP65 1)

无配套接头

电气安全                                               反极性保护

1) 表中所述的防护等级仅适用于有相应防护等级的配套接头的情况。

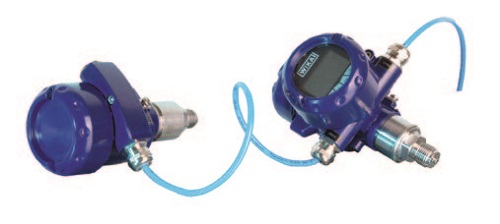

两款IPT-2x或CPT-2x型号过程变送器可电连接至一个测量装置中，用于电子差压测量。该测量也同时组合了两款型号的功能，尽管仪表必须都是绝压或表压仪表。另一个要求是，其中一个仪表是 HART 或总线功能的仪表，用作主设备，另一个是从设备。仪表必须预先按照本规格书订购。过程变送器使用内部总线电缆相互连接(见图)。

主从式安排是在主仪表中进行设置的。因此，该仪表可以控制两个传感器。作为输出信号，需要确定主从设备的过程压力和压差。电子差压测量在许多应用中被用于检测罐和其他容器中的液位。与通过差压变送器和两条毛细管进行测量相比，电子差压测量涉及用电流电缆连接测量位置之间的距离。从而完全避免了隔膜密封组件的毛细管的温度误差。在这个测量过程中，静压(过程压力)和待测差压之间的关系是至关重要的。如果静压高于差压20倍，测量误差通常大于毛细管相同布置的热效应。陶瓷电容测量元件提供高精确的测量值，尤其是在测量范围较小的情况下。由于采用特殊的密封概念，该仪表几乎适用于所有行业和应用。由于有七种不同外壳可供选择，因此可以选择相应外壳以适合不同操作环境。用户可通过显示器（可选）和操作模块对仪表进行配置和维修，其中操作模块可以安装在四个不同位置。操作菜单结构简单明了，并支持 13 种 语言（可选）。此外，用户还可使用 PACTware™ 免费的非专利配置软件来设置运行参数。仪表专用的 DTM 可以将仪表轻松地集成到相应的过程控制系统中。
