同惠TH6323宽范围可编程线性直流电源

TH6323 宽范围可编程线性直流电源。同惠TH6300系列宽范围可编程直流电源内置了一块数字电压表,可以方便用户进行测试外部电压,这个系列涵盖了九个型号,功率从200W-600W,其宽范围输出的设计特点使得它可以同时满足小电压大电流或者大电压小电流的输出要求,极大的为客户压缩了设备成本,成为研发和设计验证通用测试、生产线常规测试和维修、自动化集成测试、教学实验室的首选,值得信赖。

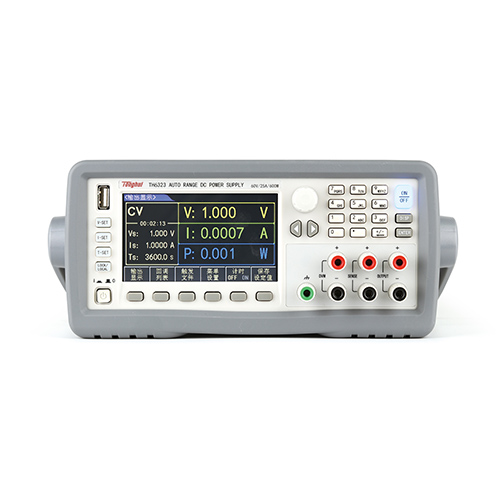

TH6323

TH6323宽范围可编程线性直流电源额定输出0-60V/0-25A (600W)

额定输出: 0-60V/0-25A (600W)线性设计,宽范围输出。TH6323可编程线性直流电源0-60V/0-25A (600W)
电压测试功能
高精度、高稳定性、低涟波、低噪声
1/2 2U超小体积,前后面板输出、采样端与DVM
简洁的系统设置、中英文操作界面
24位色4.3寸TFT LCD, 分辨率: 480 x272
强大编程能力,100组设置状态记忆保存和调用
10个触发文件,每个文件100个测试序列,可进行列表设置和步进输出,以及编程循环输出
定时输出:时间(0.1-99999. 9s)
旋钮和数字键盘设置电压、电流、输出时间
面板功能按键背光显示
远端测量功能,补偿线.上压降
拷屏功能
过电压、过电流保护、智能温控风扇
支持标准sCPI和MODBUS通讯协议
通过计算机软件监控,通过U盘升级仪器固件

H6323宽范围可编程线性直流电源配备4.3寸TFT LCD显示屏

采用人性化设计,所有设置参数和输出参数同时显示在同一屏幕中。屏幕左侧对应于参数设置区域配备了电压、电流、时间快速设置按钮,使用起来更加方便、直观。数字编码旋钮、数字键盘可快速准确地输入设置参数,避免了电位器调节带来的效率低下和不精确问题,输出切断开关可有效保护被测件和仪器本身。
强大的编辑能力可以使得仪器回调列表中可储存100组状态数据,每组数据可设置电压值、电流值、过保电压和过保电流,需要时可在回调列表中直接调用。仪器还设计了100个触发文件的快速调用功能,每个触发文件包含100个触发步骤。每个触发步骤可编辑输出电压、输出电流、输出时间,每个测试文件可编辑循环输出的次数。当收到触发信号时,电源按照测试文件的顺序执行输出任务,并且在<触发输出>页面显示输出状态。

TH6323宽范围可编程线性直流电源说明对比

参数

TH6301

TH6302

TH6303

TH6304

TH6312

TH6313

TH6314

TH6323

TH6324

额定输出

电压

20V

30V

60V

120V

30V

60V

120V

60V

120V

电流

30A

20A

10A

5A

30A

15A

6A

25A

10A

功率

200W

200W

200W

200W

360W

360W

360W

600W

600W

负载调节率≤

电压

0.01%+20mV

0.01%+25mV

0.01%+10mV

0.01%+20mV

0.01%+20mV

0.01%+30mV

0.01%+8mV

0.01%+30mV

0.01%+25mV

电流

0.01%+20mA

0.01%+ 15mA

0.05%+4mA

0.05%+6mA

0.01%+20mA

0.05%+6mA

0.01%+6mA

0.1%+10mA

0.5%+10mA

电源调节率≤

电压

0.01%+20mV

0.01%+ 20mV

0.01%+10mV

0.01%+20mV

0.01%+20mV

0.01%+30mV

0.01%+8mV

0.01%+30mV

0.01%+25mV

电流

0.01%+20mA

0.01%+ 15mA

0.05%+4mA

0.05%+6mA

0.01%+20mA

0.05%+6mA

0.01%+6mA

0.1%+10mA

0.5%+10mA

设定值解析度

电压

1mV(<100V), 10mV(>100V)

电流

0.1mA(<10A), 1mA(>10A)

回读值解析度

电压

1mV(<100V), 10mV(>100V)

电流

0.1mA(<10A), 1mA(>10A)

设定精度12月(25°C±5°C)≤

电压

0.05%+10mV

0.05%+10mV

0.03%+5mV

0.04%+30mV

0.05%+10mV

0.03%+5mV

0.05%+15mV

0.03%+5mV

0.03%+20mV

电流

0.1%+30mA

0.1%+20mA

0.1%+10mA

0.1%+10mA

0.1%+30mA

0.1%+15mA

0.1%+20mA

0.1%+25mA

0.1%+25mA

回读精度12月(25°C±5°C)≤

电压

0.05%+10mV

0.05%+10mV

0.03%+5mV

0.04%+30mV

0.05%+10mV

0.03%+5mV

0.05%+15mV

0.03%+5mV

0.03%+20mV

电流

0.1%+30mA

0.1%+20mA

0.1%+10mA

0.1%+10mA

0.1%+30mA

0.1%+15mA

0.1%+20mA

0.1%+25mA

0.1%+25mA

纹波和噪声(20Hz20MHz)≤

差模电压

≤15mVpp

≤15mVpp

≤8mVp-p

≤30mVp-p

≤15mVpp

≤15mVp-p

≤20mVpp

≤20mVp-p

≤50mVp-p

差模电流

≤10mArms

≤10mArms

≤6mArms

≤6mArms

≤12mArms

≤8mArms

≤12mArms

≤15mArms

≤15mArms

上升时间≤

10%-90%

≤100mS

≤100mS

≤150mS

≤200mS

≤100mS

≤200mS

≤150mS

≤150mS

≤150mS

下降时间≤

90%-10%

≤2S

≤2S

≤2S

≤3.5S

≤2S

≤2S

≤3.5S

≤2S

≤3.5S

DVM

显示精度

0.05%+10mV

0.05%+10mV

0.03%+5mV

0.04%+30mV

0.05%+10mV

0.03%+5mV

0.05%+15mV

0.03%+5mV

0.03%+20mV

显示分辨率

1mV

输入电压范围

20V

30V

60V

120V

30V

60V

120V

60V

120V

存储

10组触发输出,每组100个步骤,100组设定记忆

注:当测试端输出电流大于10A时,不能使用带香蕉插头的测试线测试,请使用带Y型或O型冷接线端子的测试线进行测试;也可以选用机箱后面板测试端进行测试。

标配
配件名称 型号
两端测试线 TH26004C
选配
配件名称 型号
大电流测试线缆 TH26035D
大电流测试线缆 TH26035E
