膜集成法双过滤系统JTF-ECD3-40A处理40T/天工业综合废水处理解决方案
膜集成法双过滤系统JTF-ECD3-40A处理40T/天工业综合废水处理解决方案。某公司在生产过程中会产生大量清洗废水,抛光研磨废水,磁溜废水,切削液废水等工业生产综合废水,其中清洗线漂洗水 20吨/天,其他包含清洗废水,抛光研磨废水,磁溜废水等涉重金属废液20吨/天。这些综合废液为无机废水,以悬浮物、矿物油,重金属,抛光液,清洗剂,除油剂内含的化学物质为主。这些综合废液污染物浓度相对较高,随着生产过程中各种废液的产出量不同,COD浓度变化较大,可生化性差。为了实现节能环保,高效利用,采用集水桶→膜过滤的处理工艺,JTF-ECD3-40A膜集成法双过滤系统,处理后的废水可分为滤后出水及浓水两部分。清洗线漂洗水过滤后出水达到当地综合污水排放三级标准,涉重金属废水达到工业用水回用标准;产生的浓水部分经过蒸发以后,水资源全部回用,除水以外的污染物可以交由危废公司进行委外处理。此种工艺浓缩后的废液并未改变其化学性质,只是通过物理膜过滤的处理方式,把水从综合废液中分离出来,浓缩液和处理前的综合废液没有太大变化,这种方式可以把废液的产生量大幅减少,从而节省高额的委外处理费用。
JTF-ECD3-40A双过滤系统处理废水前后水质对比
靠前类:清洗废水,抛光研磨废水,磁溜废水等涉重金属综合废水。
产量:处理量为 20 吨/天
理化状态:综合废液为无机废水,以悬浮物、重金属,抛光液,打磨剂,除油剂内含的化学物质为主。这些综合废液污染物浓度相对较高,随着生产过程中各种废液的产出量不同,COD 浓度变化较大,可生化性差。
样本 | 原液 | 一级过滤 | 二级过滤 |
外观 | 淡灰色浑浊液体 | 淡灰清澈透亮 | 清澈透亮液体 |
PH | 7 | 7 | 7 |
COD | 10456.2 | 111.7 | 50.34 |
TDS(ppm) | 420ppm | 350ppm | 100ppm |
SS悬浮物(mg/L) | ≤1000 | ≤10 | ≤5 |
总磷 | 1.21 | 0.386 | 0.048 |
总氮 | 26.67 | 3.629 | 0.859 |
色度 | —— | ≤10 | ≤10 |
COD总祛除率 | —— | 98.93% | 99.52% |
产水要求:原液经过处理后的清液达到清澈透亮,去除大量污染物达到工业用水标准,参照《城市污水再生利用工业用水水质》(GBT19923-2005)
第二类:清洗线漂洗废水。
产量:处理量为 20 吨/天
理化状态:清洗线漂洗废液为无机废水,含有少量悬浮物、矿物油,除油剂内含的化学物质为主。这些综合废液污染物浓度相对较地,清洗线生产中出量相对稳定,COD 浓度变化不大,可生化性差。
出水水质符合当地综合废水排放标准。
样本 | 原液 | 一级过滤 | 二级过滤 |
外观 | 淡灰清澈透亮 | 淡灰清澈透亮 | 清澈透亮液体 |
PH | 7 | 7 | 7 |
COD | 556.2 | 301.7 | 50.34 |
TDS(ppm) | 61ppm | 30ppm | 20ppm |
SS悬浮物(mg/L) | ≤300 | ≤10 | ≤5 |
总磷 | 0.21 | 0.14 | 0.04 |
氨氮 | 3.67 | 2.629 | 0.659 |
色度 | —— | ≤10 | ≤10 |
COD总祛除率 | —— | 80.93% | 90.52% |

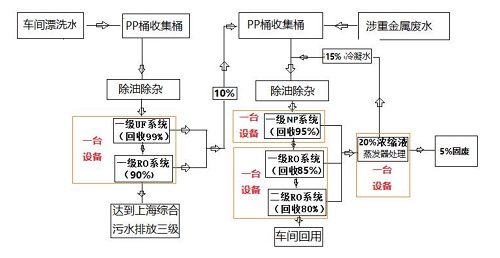

JTF-ECD3-40A膜集成法双过滤系统处理40T/天废水工艺简介
废水分为漂洗水20吨,采用一级UF加RO方式做到达标排放,产生的浓缩液和车间每天产出的20吨涉重金属废水混合后,进入NP高抗污纳米平面膜过滤,产水的清水经过一级RO膜,二级RO膜后,达到车间回用标准,总共产出 20%约 4 吨的浓缩液经过蒸发系统,很后由蒸发系统将废水中的盐,矿物质,重金属等物质变为脱水干化后的固体(或黏稠粥状物)残渣。整个系统分为5个工段:
1、前处理槽:主要去除大颗粒物,金属颗粒,废液表面可见的杂质,表面浮油等,防止废水中的杂质将系统中的水泵,电动阀门的造成损失。
2、20吨漂洗水处理系统:车间漂洗水从车间排出后,先储存在PE储水桶内,工厂现有大量5吨加厚桶可以利用,无需二次投资,废水通过原水泵自动吸入设备内部,设备内部有循环槽系统,循环槽到达自动系统设定的高位后,通过循环泵在管式UF膜内通过过滤,将废液中的,胶体,有机物,悬浮物,少量的油分子拦截,产出 98%以上的清水。
3、20吨涉重金属废水NP处理系统:从清洗废水,抛光研磨废水,磁溜废水车间排出的后,先储存在PE储水桶内,工厂现有大量5吨加厚桶可以利用,无需二次投资,废水通过原水泵自动吸入设备内部,设备内部有循环槽系统,循环槽到达自动系统设定的高位后,通过循环泵在一级膜内通过过滤,将废液中的,胶体,有机物,悬浮物,大量的油分子拦截,产出 95%以上的清水。
4、20吨涉重金属废水两级 RO 膜处理系统:经过纳米平面膜过滤后的高浓度废液,还需要再经过RO系统除重金属离子,还有离子状的可以物,才能达到车间回用水标准。本系统中的RO膜主要是起到脱盐,去小分子物质,重金属,高抗污RO膜抗堵塞技术在长期运行上在本工艺中可实现废水资源化在循环利用。
5、4吨每天浓缩液MVR蒸发系统:本系统主要用于每天4吨的膜浓缩液处理。通过利用真空低温低速离心蒸馏、冷源加热系统、物理防结焦、汽液分流的综合物理方式将“药剂清洗废水、膜浓缩液”的水分处理出来,实现废液的减量浓缩或者固/液分离。是一台高浓废液的深度脱水装备;其综合脱水率约 90%。处理后,残留少量的脱水干化后的固体(或黏稠粥状物)残渣,使得高浓废液中的大量水分得以脱出回用或继续深度处理,从而大大的降低了高浓废液委外的体积和重量。
文章来源于银飞,如您需要设计废水处理系统,联系我们获取方案吧!
