库尔特时域反射计KE2100快速定位线缆故障

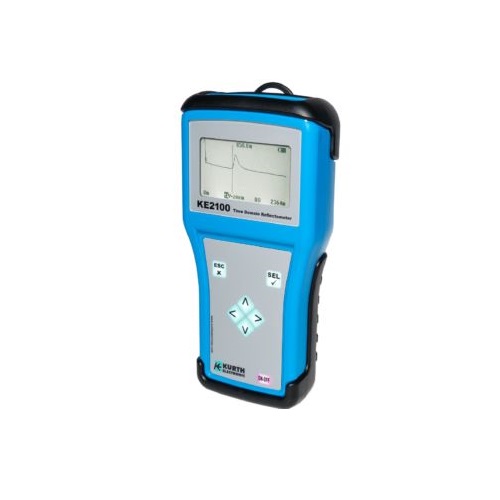

库尔特时域反射计KE2100快速定位线缆故障。当信号在某一传输路径传输，当传输路径中发生阻抗变化时，一部分信号会被反射，另一部分信号会继续沿传输路径传输。KE2100是手持式的时域反射计，它可以通过测量反射波的电压幅度，计算出阻抗的变化；同时，只要测量出反射点到信号输出点的时间值，就可以计算出传输路径中阻抗变化点的位置。KE2100可显示在沿着一条传输线传播快速阶跃信号时返回的电压波形，波形结果是入射阶跃和阶跃遇到阻抗偏差时产生的反射的组合。阶跃信号源的上升时间决定分辨阻抗不连续点的能力；KE2100高速采样电路保证了阻抗变化位置的准确性，让线缆故障精确定位变得简单。
库尔特（KURTH）KE2100时域反射计适用于各种类型电缆测量
德国GMC-I集团子公司库尔特（KURTH）KE2100时域反射计，适用于所有类型的无服务电缆、双绞线电缆和双导线，以及同轴电缆和电力线的故障定位。短盲区距离、高分辨率以及高达15km的测量距离让该仪器更加通用。KE2100可测试各种不同类型的线缆，根据反射波形，判断故障类型及故障点，两个光标，观察曲线细节。
库尔特时域反射计KE2100应用广泛
电信/数据通讯线路维护：对于电信/数据通讯承包商，以及电话安装和维修技术人员而言，KE2100将有效提高电缆验证以及故障定位的效率。
电力线路安装及维护：安装街灯时街灯柱之间的电缆连接，或埋于地下的电缆，鉴于距离问题，这些电缆（特别是通讯电缆）被拉伸，很可能出现故障。使用KE2100检查电缆安装是否正确、以及完整性。
演播室广播/实况广播/天线等场合：装载大量电缆，某些情况是临时安装的，或电缆需要随着摄像机在地板上被拖动，电缆在接头周围尤其被拉伸、或出现破损，从而出现信号质量变差。使用KE2100快速检测电缆故障，并尽快修复，保证高质量的广播效果。
库尔特时域反射计KE2100技术参数
量程：75m,150m,300m,600m,1200m,2400m,4800m,7200m.
精度：+1%士1像素(@0.66VF)
分辨率：3.125ns或0.3 m (1像素)
过压保护：AC 230V/50Hz; DC 100V
脉冲输出：很大20Vpp (开路，匀称)
脉冲：12, 25, 50, 100, 200, 500, 1000, 2500ns
速度因数：0.2~0.99可调(0.01步进)
阻抗：75, 100, 120, 150Ω
放大系数：6dB步进
电缆数据库：可输入32组
电池：4节5号碱性电池/镍氢电池
外壳：ABS塑料外壳，坚固防跌落保护
菜单语言：德语、英语
防护等级：IP52
测试接口：2x4mm香蕉插座
测试线：2m线，4mm香蕉插头配鳄鱼夹(300V CATII)
显示屏：240x128像素图形LCD
背光：强度和持续时间可设置
自动关机：时间可设置
尺寸：195x100/78x45mm
重量：390g(不含电池)
操作温度：-10°C~+50°C
存储温度：-25°C~+75°C
EMC：
IEC/CISPR11:2009+A1:2010
IEC/CISPR16-1-2:2006Edition1.2
IEC/CISPR16-2-1:2008+A1:2010
IEC/CISPR16-2-3:2008+A1:2010
IEC61000-4-1:2006
IEC61000-4-2:2008 Edition2
IEC61000-4-3:2006 + A1:2007+A2:2010
IEC61000-4-8:2009
IEC61326-1:2012
IEC 61326-2-1:2012
KE2100结构紧凑，短盲区距离及高达可达15km的量程，使得这款设备更加通用。自动设置可提供多种输出阻抗。再结合速度因子，专业工程师可用其满足所有电缆测试要求。内置电缆数据库，也允许添加和存储其他电缆类型。在测试过程中，屏幕. 上的光标可用于测量两个事件之间的距离。KE2100的冻结功能，通过叠加两个图形，可以非常容易地对比两个测量值，例如用于“前后对比”或“当前测量与参考电缆对比”。该设备具有较高分辨率且易于查看的显示屏，所以可以在明亮的阳光下工作，并帮助用户能够识别和测量任何细小故障。测量结果可以存储在设备中，并通过蓝牙传输到PC/笔记本电脑中。附带的管理软件用于管理传输的测量结果并创建测量报告。
