5吨/天清洗废水膜集成法处理JTF-ECD3-5A净化回用设备技术方案
5吨/天清洗废水膜集成法处理JTF-ECD3-5A净化回用设备技术方案。某公司在生产过程中会产生大量清洗废水、抛光研磨废水、磁溜废水、切削液废水、纯水机浓水等工业生产综合废水，其他包含清洗废水，抛光研磨废水，磁溜废水等清洗水废液5吨/天。这些综合废液为无机废水，以悬浮物、矿物油，重金属，抛光液，清洗剂，除油剂内含的化学物质为主。这些综合废液污染物浓度相对较高，随着生产过程中各种废液的产出量不同，COD浓度变化较大，可生化性差。公司为了实现节能环保，高效利用，采用集水桶→膜过滤的处理工艺，通过物理膜过滤的处理方式，把水从综合废液中分离出来，浓缩液和处理前的综合废液没有太大变化，这种方式可以把废液的产生量大幅减少，从而节省高额的委外处理费用。
JTF-ECD3-5A净化回用设备项目设计依据及技术指标
一、清洗废水膜集成法处理设备设计依据
- 贯彻执行国家关于环境保护的政策，符合国家的有关法律、法规、规范及标准。
- 根据设计进水水质和出水水质要求，所选废水处理工艺力求技术先进、成熟、可靠、稳定，处理效果保障、运行稳妥、高效节能、经济合理，减少工程投资及日常运行费用。
- 以实现“无害化”和“资源化”为宗旨。
- 设备选型采用通用产品，运行稳定可靠、效率高、管理方便、维修维护工作量小、价格适中。根据设计进水水质和出水水质要求所选废水处理工艺力求技术先进、成熟、处理效果好、运行稳妥可靠、高效节能、经济合理，减少工程投资及日常运行费用。
- 采用现代技术手段，实现自动化控制和在线监测管理。
- 在废水站用地范围内，总平面布置力求在便于施工、便于安装和便于维修的前提下，使各处构筑物尽量集中，节约用地，同时站内废水处理设施竖向设计时尽量利用重力流，力求节省废水提升费用。
二、JTF-ECD3-5A净化回用设备采用的主要设计规范和标准
- GB8978—1996《污水综合排放标准》
- GB50336-2002《建筑中水设计规范》
- JB2932-86《水处理设备制造技术条件》
- GB50013-2006《室外给水设计规范》
- TJ36-79《工业企业设计卫生标准》
- 《环境保护法》和《水污染防治法》
三、JTF-ECD3-5A膜集成法处理净化回用设备处理工艺流程
废水类型：清洗线漂洗废水。
产量：处理量为5吨/天。
理化状态：清洗线漂洗废液为无机废水，含有大量悬浮物、矿物油，除油剂内含的化学物质为主。这些综合废液污染物浓度相对较地，清洗线生产中出量相对稳定，COD浓度变化不大，可生化性差。
产水要求：原液经过处理后的清液达到清澈透亮，去除大量污染物达到工业用水标准，参照《城市污水再生利用工业用水水质》（GBT19923-2005)
废水处理系统设计
鉴于工业废水来水成分复杂，含各种化学物质，可生化性差，而且需要大量的土建工程，对人员要求也高。如果大量的废水都采用蒸发法去做，设备投资大，运行能耗搞，而且由于废水中大量的活性剂会与蒸馏水一起挥发到冷凝水中，无法保证出水水质的长期稳定。所以设计方案选择双模过滤系统加浓缩液蒸发系统，这样既保证出水水质又可以做到运行成本的降低。
ACS阿清斯废水处理系统Anti-clogging and self-cleaning
1、阿清斯纳米平面膜废水处理系统采用特殊超滤以及抗污纳米平面膜配合特殊反渗透膜组件来处理高含固量等含油废水，使产出的清液符合回用或者排放标准。全部过程不用添加化学剂，从而减少二次污染及相关费用。
2、阿清斯纳米平面膜废水处理系统突破了膜处理污水瓶颈,大大优于一般膜技术，有赖它的专利防止膜堵塞技术及全自动化自洁设计ACS;相对于传统的过滤处理方法，更具卓越创新的表现。比较添加化学剂／沉淀池系统，错流过滤／螺旋卷式膜或低温,真空蒸发等处理汚水方法。阿清斯纳米平面膜过滤技术在能耗和出水质量上具有更优异的表现。
3、废水处理设备的设计主要分为：前处理槽＋阿清斯纳米平面膜三级过滤废水处理系统两部分。
前处理槽：主要去除大颗粒物，金属颗粒，废液表面可见的杂质，表面浮油等，防止废水中的杂质将系统中的水泵，电动阀门的造成损失。
5吨清洗废水NP处理系统：
从清洗废水，抛光研磨废水，磁溜废水车间排出的后，先储存在PE储水桶内，工厂现有大量5吨加厚桶可以利用，无需二次投资，废水通过原水泵自动吸入设备内部，设备内部有循环槽系统，循环槽到达自动系统设定的高位后，通过循环泵在一级膜内通过过滤，将废液中的，胶体，有机物，悬浮物，大量的油分子拦截，产出95%以上的清水。
纳米平面膜

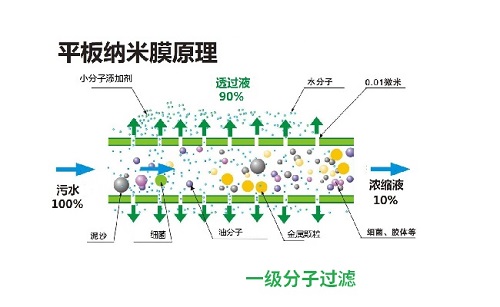

纳米平面膜是本工艺中核心技术，具体体现在：内压、错流方式运行、不易堵塞、能够承受高浓度废水、水回收率高（浓缩倍数高）、单位膜面积产水量大、再生性能强、年通量损失小、使用寿命很长。其主要功能是通过纳米级微孔截留废水中（30纳米以上的物质）包含约95%以上的乳化油、60%以上溶解油和截留99%以上的悬浮物（SS）及大分子污染物、胶体污染物，以下纳米平面膜的六大特点保证了在处理高浓缩废水时，只需要简单去表面浮油和金属杂质，就可以直接进入膜系统。
纳米平面膜是宽流道，能大范围的调节流速，在运行中由于错流作用产生较大的剪切力，使料液中的物质不能在膜面形成堆积，并能将浓差极层降至很低，同时膜表面附有亲水排油的纳米涂层。这对提高膜的抗污染能力起到了决定性的作用。纳米平面膜的膜支撑极薄，只有0.5mm，从理论到实践证明，透过膜的物质很容易穿过0.5mm的大孔层，绝不可在支撑内形成堆积堵塞。基于上述特点，膜通量衰减慢，稳定期通量能保持较长时间，结果是延长了膜的清洗周期，大大提高了膜的使用效率，并且节省了清洗药剂费用，达到了能耗的很大利用率。 纳米平面膜的另一特点是使用寿命长，年限一般能达3-5年，使用得当甚至更长，在使用期间不会出现因支撑层堵塞而需更换膜组件。膜清洗过程简单，不需频繁的反冲洗，而只需将循环泵入口切换到清洗药箱即可实现膜清洗。一般情况无需对原水进行预处理，缩短了工艺流程降低了运行成本。
两级阿清斯多层碟片膜（STDT）MultilayerDiscMembrane
STDT膜是平板膜组件技术领域的一大进步，其技术由德国引进，我们不断深化改进而形成的系列产品并加入阿清斯双过滤系统中。STDT多层碟片膜组件是一项用于液体脱盐及净化的设计，在分离过程中，即使是在浊度和TDS指数均增高的情况下，它也能经济、有效地运行。是实现纯水和杂质分离的核心元件，由膜片选用特殊高分子材料制成。废水在进水泵增压获得初步压力并经过超滤过滤后即进入高压泵提供压力，而循环泵提供较大流量以满足STDT膜面的流速要求，液体在碟片式流道正/反“S”向流通，液体中的小分子颗粒物、溶解态的离子等被截留在浓水侧，透过的纯水被收集起来成为清洁的过滤液。
清洗水三级RO膜处理系统

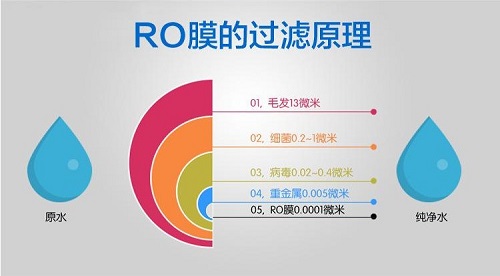

经过纳米平面膜、MD膜过滤后的高浓度废液，还需要再经过RO系统除重金属离子，还有离子状的可以物，才能达到车间回用水标准。RO(ReverseOsmosis)反渗透技术是利用压力表差为动力的膜分离过滤技术，源于美国二十世纪六十年代宇航科技的研究，后逐渐转化为民用，目前已广泛运用于科研、医药、食品、饮料、海水淡化等领域。RO反渗透膜孔径小至纳米级(1纳米=10-9米)，在一定的压力下，H2O分子可以通过RO膜，而源水中的无机盐、重金属离子、有机物、胶体、细菌、病毒等杂质无法通过RO膜，从而使可以透过的纯水和无法透过的浓缩水严格区分开来。RO膜主要是起到脱盐，去小分子物质，重金属，高抗污RO膜抗堵塞技术在长期运行上在本工艺中可实现废水资源化在循环利用。
JTF-ECD3-5A膜集成法处理实现清洗废水净化回用

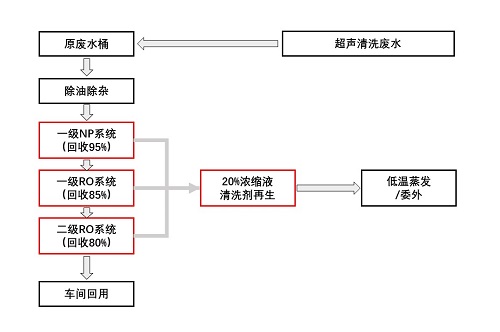

工厂车间每天产出的5吨清洗废水，废水成分复杂，浓度相对较高，COD浓度变化较大，可生化性差，是无机废水。膜集成法废水处理系统JTF-ECD3-5A，采用集水桶→膜过滤的处理工艺，通过物理膜过滤的处理方式，各种清洗废水混合后进入NP高抗污纳米平面膜过滤，产水的清水经过二级MD膜，三级RO膜后，把水从综合废液中分离出来，达到车间回用标准，总共产出20%约2吨的浓缩液，经过清洗剂厂家再生回用系统。实现节能环保，高效利用。
