Fluke279FC热成像万用表在研发测试和快速巡检中的应用

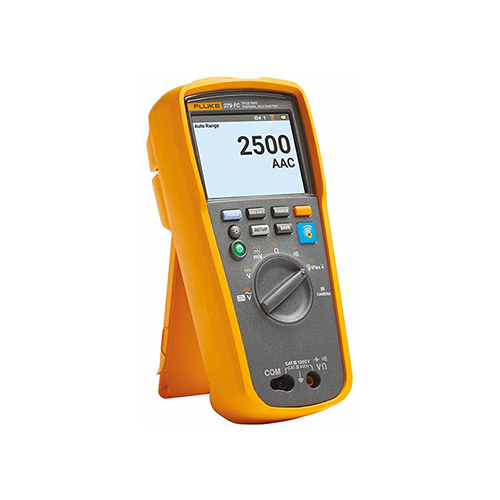

Fluke279FC热成像万用表在研发测试和快速巡检中的应用。Fluke279FC热成像万用表是电气设备的一线故障排除工具，可以检查高压设备和变压器上的热点,检测保险丝、电线、绝缘体、连接器、接头和开关的发热。使用279FC的热成像仪进行扫描，可以在安全距离内快速发现许多电气问题；与灵活的电流钳兼容，可扩展测量能力并进入狭窄、难以触及的空间进行电流测量，可高达2500A/AC。具有LCD的彩色彩大屏幕，可以更轻松、更清晰地查看图像和读数；10小时以上的可充电电池可以在正常条件下工作一整天；通过将热成像和万用表合二为一的功能，热敏万用表减轻了负担并提高了生产率。
福禄克279FC红外热像万用表操作使用说明书
全功能万用表，多种实用测量功能：低通滤波器交流电压、直流电压、电阻、通断 性、电容、二极管测试、很小值/较大值/平均值、交流电流（使用 iFlex）、频率；
热成像可揭示电气问题，快速又安全，测试和检验不再费时；
iFlex 可扩展测量功能，进入狭窄、难以到达的空间测量电流（交流高达2500 A）；
与智能手机无线传输，保存测量结果和图像，智能手机很远6.1米/20英尺（无障碍物）。

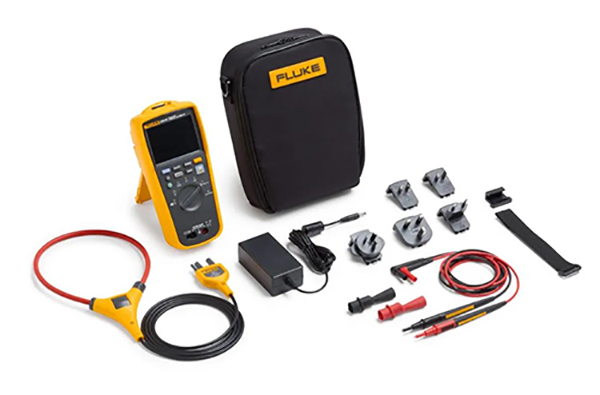

福禄克279FC用红外功能+2500A柔性电流钳应用说明
行业：商用电磁炉制造业
应用：功率计电流验证、电机和配电柜巡检
背景：企业现场存在众多的电气设备，近年来各级督导部门强化“安全生产”的规定更加严格和具体，“安全生产”的前提是预防为主，而“安全生产”更包括人员安全。随着企业安全意识的提升和对员工安全的重视，企业在研发测试、巡检工作的设备选择上，更倾向于快速、安全、便捷的仪表。电磁炉制造商在测试研发阶段测试产品功率时，需要验证功率计上的三相电流值，因为设备接入的三相电，电压值在380V左右，待测电流值为20A左右。传统测电流需要专用大电流表，接线繁琐，而常规万用表能够测的较大电流为10A（长时间测量，短时间测量可达到20A）。此外，测电流需要将设备串联进待测电路，在功率相对较大的场合，对检测人员来说，有一定的安全风险。
功率计显示测量值（图片左侧面板）；

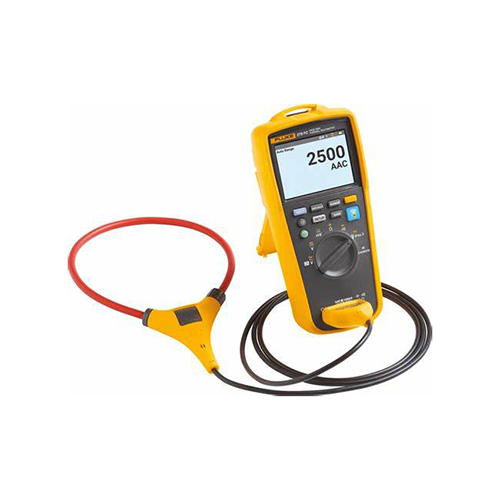

将福禄克279FC柔性电流钳插入万用表对应插孔；
打开柔性电流钳锁扣，将待测C相带电导体套在内部后，旋紧锁扣；

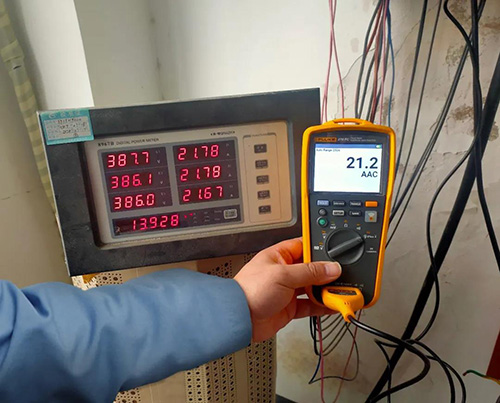

开机后，将福禄克279FC档位旋至iFlexA，显示测量值为21.2A，与功率计数值C相测量值21.67A，在测量偏差内表明当前功率计读数正常。
将福禄克279FC柔性电流钳插入万用表对应插孔；
打开柔性电流钳锁扣，将待测C相带电导体套在内部后，旋紧锁扣；
开机后，将福禄克279FC档位旋至iFlexA，显示测量值为21.2A，与功率计数值C相测量值21.67A，在测量偏差内表明当前功率计读数正常。
福禄克279FC红外热像功能快速检测电机的现场应用操作说明
此外，企业现场存在众多的电机，电机故障直观表现是温度异常，造成温度异常的原因主要有：
电机异常振动或噪声；
轴承不能正常工作，如轴承磨损、缺油，导致工作异常；
当电源电压过高时，励磁电流增大；
组短路、匝间短路、相间短路、绕组开路；
材料漏入电机会降低电机的绝缘性；
电机缺相运行（约50%的电机烧毁是由缺相引起的）；
不是机械和电气故障引起的（高温、电机风扇损坏、旋转损失或空气帽堵塞、散热器上有很多污垢）
福禄克279FC红外热像功能快速检测电机操作流程如下：
打开福禄克279FC红外摄像头后盖；
将档位旋钮旋转至IR CAMERA；

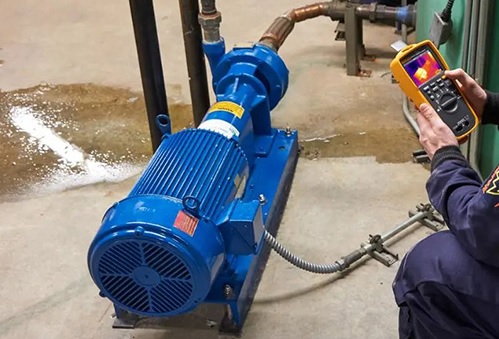

将红外摄像头对准正在运行的电机，即可获得当前电机温度的热像图，发热部位一目了然，电机平均温度读数为31.6℃，温度读数为设备正常的运行温度。通过现场测试可以看出，温度参数在一定程度上表征电机运行状况是否良好，一般来说，电机价格都比较昂贵，如果能在日常巡检中关注电机温度，可以对电机进行预测性维护，及时发现问题，防患于未然，降低企业成本。

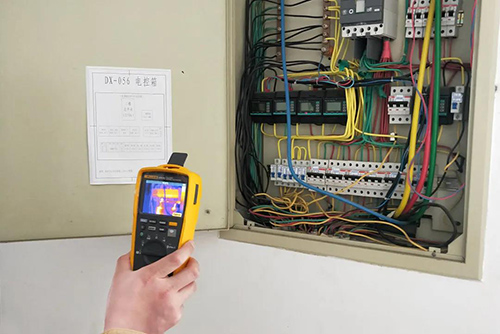

福禄克279FC红外热像功能快速测量配电柜温度的现场应用说明
随着传统夏季高温季节的来临，生产企业更需关注用电情况，及时关注配电柜工作参数是整体把握用电情况的有效措施，而观察配电柜的温度可以做为了解当前设备运行情况的方法之一。配电箱、配电柜的低压电器使用有相关规定，而配电房温湿度根据设备不同，低压开关柜温度15度,湿度75%以下；高压开关柜温度25 度，湿度50%以下。配电房低压开关柜采用GB7251.1-2005，配电房为10KV的高压开关柜采用GB3906-2006。在盛夏高温季节的时候，配电柜的箱体内的温度将会提升到很高，如果这时的温度大大超过了配电柜规定的环境温度，因而会造成配电柜箱内电器元件过热，发生故障，进而影响企业生产进度和效率，造成不必要的停产损失。
福禄克279FC现场测试优势：
1.直观观察配电箱各部位的温度表现

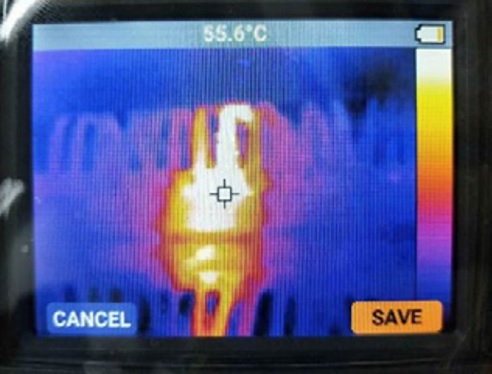

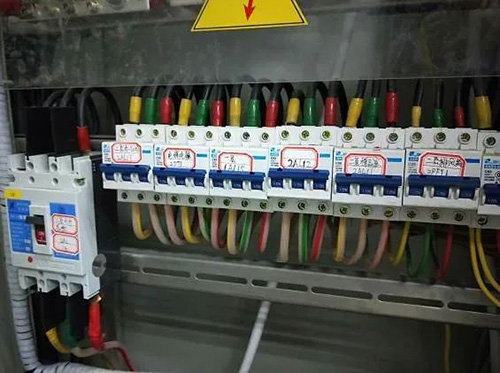

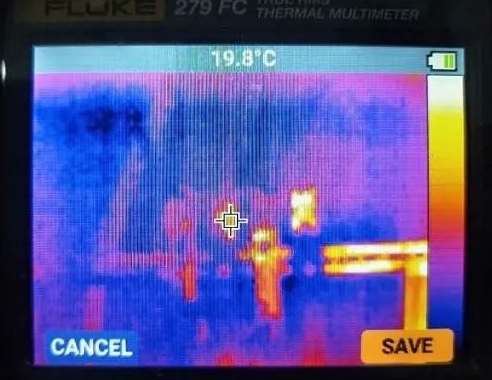

2.能够了解各线路用电是否存在异常情况，插座总配（图一、图二）平均温度为19.8℃，温度正常；办公室总配（图三、图四）平均温度为55.6℃，但从热图可以观察到，有断路器发热明显，需要进一步判断发热原因；
3.帮助现场维护工程师对异常情况进行测试；
3.帮助现场维护工程师对异常情况进行测试；
4.使用福禄克279FC万用表功能，对此发热异常点关联的线路，进行电压、电流、电阻测试，很终发现问题为该断路器负载偏高，需要重新分配负载。
现场研发工程师通过对福禄克279FC使用，解决了大电流测量操作麻烦的问题，电流钳操作简便，和万用表搭配使用，能够很好解决日常研发测试问题。现场维护工程师特别喜欢福禄克279FC的红外热像功能，通过测试体验到了现场的故障的排查工作可以更轻松、高效，对着设备照一下，问题在哪儿，一目了然，节约了成本，为工作带来了许多便利，赢得了现场工程师们一致好评！
通过以上三个案例可以看出，随着检测设备集成化、智能化发展趋势，将常用功能集于一款仪表上，能够简化企业研发和维护工程师的测试操作步骤，一方面可以规避测试风险，另一方面可以提高工作效率。以该商用电磁炉生产制造厂为例，现场维护工程师，在月度巡检时，需要两天时间才能完成巡检要求的设备检测，改用福禄克279FC后，只需要半天时间就可以完成巡检工作，而且不用带其余辅助工作测量；IFlex柔性电流钳可以将电流测量流程拓展至2500A，操作简便、安全，满足全厂电流测试需要；红外热像功能，可以直观帮助现场维护工程师对设备运行情况做出判断，实现一表多用，满足多场景测试需要，提高生产效率和故障排查效率。
