KIKUSUI菊水的BIM1000电池内阻测试仪检测电池内阻测试
KIKUSUI菊水的BIM1000电池内阻测试仪检测电池内阻测试。近年来，由于车载电池逐渐高电压化，所以对于试验仪器的要求也随之增高。而KIKUSUI的电池内阻测试仪BIM1000系列，可应对目前的市场趋势，适用于高电压电池的内阻测试。BIM系列电池内阻测试仪可以在低电压6V至1000V的电压范围内测量阻抗。BIM系列配有高清晰LCD显示屏，可一目了然地显示电阻，电压以及上下限，从而使测量过程更加高效，也可以使研究、开发和测试各种形式的电池（包括电动汽车电池）的效率更高。
BIM1000电池内阻测试仪特点
较大电压测量：较大1000V。（BIM1100），较大300 V （BIM1030）
电压测量精度：±（读数的0.01％+ 3位数）
电阻测量精度：±（读数的0.5％+5位数）
电阻测量范围：3mΩ/ 30mΩ/ 300mΩ/ 3Ω
高分辨率：电压10μV（6 V范围），电阻0.1μΩ（3mΩ范围）
测量频率：1 kHz±0.2 Hz
采样速度（电阻和电压同时测量）：20毫秒（快速）
调零功能：有效减少测量误差
（如果执行了零位调整，则显示“ 0 ADJ”）
测量记录（500对）和集体传递函数
SIGNAL I / O，RS232C和USB作为标准接口
新型高可见度彩色显示屏
电池内阻测试仪BIM系列型号说明
BIM1000电池内阻测试仪测量电池阻抗

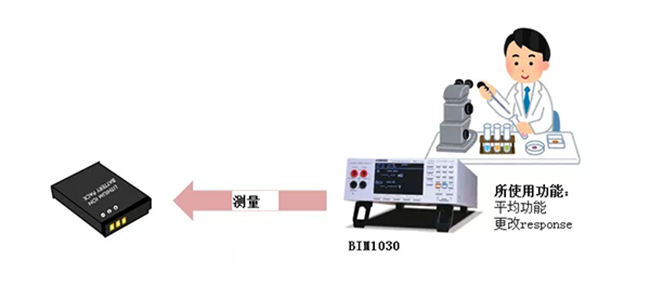

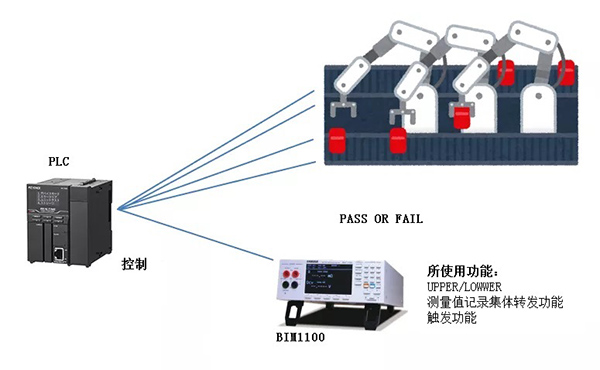

使用交流4端子法，即使是很小的阻抗也可以准确测量。当电流通过电池时，测量所降下的电压就可以得出阻抗值。虽然也可以通过2端子来进行测量，但是容易受到测试线的阻抗以及接触电阻的影响而产生误差。特别是当电池的内阻较小时，更是无法忽略测试线的阻抗以及接触电阻。而4端子法则是分别准备了电流源端子与检测下降电压的电压检出端子来进行测量。由于电压检出端子的输入阻抗较高，所以不会流动过大的电流，并且也不会受测试线的阻抗与接触电阻的影响。从而可以更加精准的进行测量。判断结果显示在显示器上，外部I / O可用于信号输出。使用PC测量值记录集体转发功能，可以提取出存储在本产品中的测量结果。较大可保存500组。BIM1000系列产品可以用在电池生产线上，用来测定电池的内部阻抗及检测产品中的良品/不良品。电池的基础研究开发，可以简单的确认电池的内部阻抗值，由于BIM1000系列可以以肉眼无法确认的速度完成测量，所以可以设定response或使用平均功能来实现目视确认。

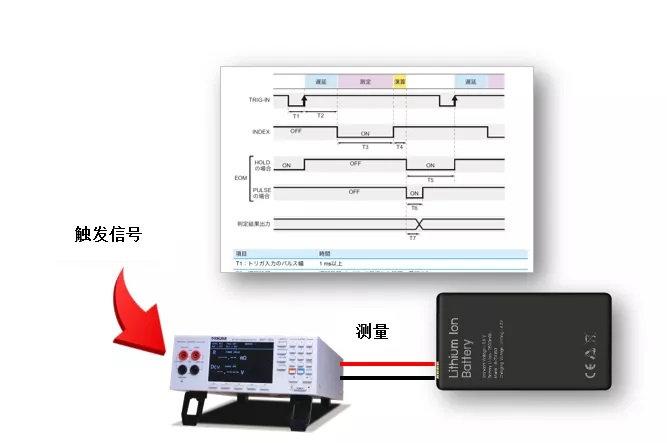

电池阻抗计BIM1000系列是使用1kHz AC 4端子法的低电阻测量仪器，很适合制造和检查二次电池的单元，使用零点调整功能，可以将测量0Ω时的OFF SET扣除，从而进行调零，可以将电缆短路，实行零点调整功能。触发功能可以通过SIGNAL I/O来输入触发信号，就可以直接开始进行测量。具有高电压、大容量和低电阻的锂离子电池（电池组），不仅用于移动电子设备和电动汽车，而且还用于各种应用，例如家用蓄电池和各种工业设备。较大测量电压为1000V（BIM1100），可以高速、高精度地测量内部电阻和电池电压，是很适合制造和检查二次电池的装置。可以通过比较器功能设置UPPER/LOWER，并且可以通过独立的比较器同时判断电阻和电压。
