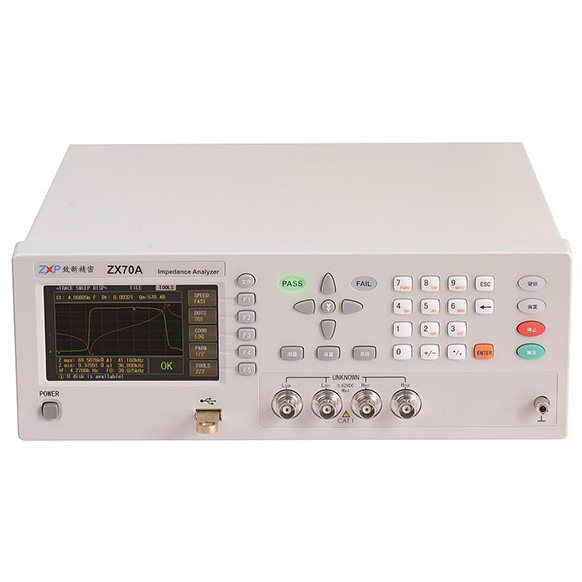

致新ZX70A系列阻抗分析仪适合蜂鸣片厂家测试
致新ZX70A系列阻抗分析仪适合蜂鸣片厂家测试。案例：客户做蜂鸣片的生产厂家，测试要求是需要将电容测试频率由标配的1KHz，修改为100Hz ，同时测试蜂鸣片谐振频率，扫频电阻，100Hz的电容，同时输出所有测试数值到电脑数据文件，可以在测试软件界面选择需要输出的数据参数选项，根据参数设置标准上下限，判定产品（合格/不合格），自动保存合格数值到数据表，不合格数值不保存。我们推荐了致新ZX70A超声阻抗分析仪，并且定制了软件，另外配置了夹具ZX28Y08，客户对此方案非常满意。
ZX70A系列阻抗分析仪应用
主要用于铁电晶体、压电陶瓷、压电晶体、超声波换能器等器件的阻抗分析与测试，是对压电器件和设备进行频率扫描和阻抗测量分析的超值解决方案，可以快捷方便地测试压电器件的各项参数特性。除了具有电脑扫描分析功能外，还提供在仪器上直接显示压电器件阻抗-频率扫描曲线分析功能。这样客户不再需要为每台仪器配 置一台电脑。这种方式既保证了测试效率，又降低了测试成本、还方便客户在生产线上使用。可以在仪器上就实现扫描图形， 还可以把仪器上屏幕显示图形和测试数据直接拷贝到U盘。同时仪器自带电脑软件界面，标配版无需另行购买。ZX70A系列超声阻抗分析仪配备RS232C、USB DEVICE、USBHOST、HANDLER接口，并可选配RS485接口、GPIB接口，可方便 地与PC进行数据通讯和远程控制，以组建自动测试系统。
致新ZX70A系列阻抗分析仪使用的是矢量测试原理，其良好的测量精度、超宽的频率范围和极好的稳定性，可以满足超声器件与材料的绝大部分测量要求。主要适用对象为各类超声、水声器件阻抗特性的测量，包括：压电陶瓷、蜂鸣片、换能器、超声清洗机、超声塑焊机、超声测距、超声马达等所有使用超声的设备。文章来源于银飞ZX70A系列阻抗分析仪如何选型
(1)ZX70A-200k: 阻抗分析仪，高达频率到200kHz
(2)ZX70AX-200k: 阻抗分析仪，高达频率到200kHz, 带LCR测试功能
(3)ZX70A-500k: 阻抗分析仪，高达频率到500kHz
(4)ZX70AX-500k: 阻抗分析仪，高达频率到500kHz, 带LCR测试功能
(5)ZX70A-1M: 阻抗分析仪，高达频率到1MHz
(6)ZX70AX-1M: 阻抗分析仪，高达频率到1MHz, 带LCR测试功能
(7)ZX80A-2M: 阻抗分析仪，高达频率到2MHz
(8)ZX80AX-2M: 阻抗分析仪，高达频率到2MHz, 带LCR测试功能
(9)ZX80A-5M: 阻抗分析仪，高达频率到5MHz
(10)ZX80AX-5M: 阻抗分析仪，高达频率到5MHz, 带LCR测试功能
ZXP致新精密阻抗分析仪优点
高速阻抗分析仪，可适用于高速测试系统
0.1%的测试精度，测量速度快(100次/秒)
与国际品牌厂家测试数据可比性高
键盘锁定功能，掉电数据保护功能
简体中文、英文操作界面
阻抗的频响特性扫描功能、分析功能
支持U盘升级仪器软件
仪器内部50组、U盘500组测试文件，可随时调用
丰富的接口，RS232C、USB DEVICE、HANDLER、GPIB（选件）
通过导纳圆和对数曲线判断产品缺陷一目了然
测试数据可在电脑上存储、打印，可对数据溯源
可打印阻抗扫描曲线图形，方便送样分析和存档
一键启动测试功能，操作简单，生产效率高
ZX70A系列阻抗分析仪操作使用说明书参数
| 规格/型号 | 致新ZX70A-200K阻抗分析仪 | 致新ZX70A-500K超声阻抗分析仪 | ZX70A-1MHz | ZX80A-2M型超声阻抗分析仪 | ZX80A-5M型超声阻抗分析仪 |
| 频率范围 | 20Hz～200kHz | 20Hz～500kHz | 20Hz～1MHz | 20Hz～2MHz | 20Hz～5MHz |
| 扫描参数 | R-X,Z-θ,Y-θ,G-B | ||||
| 基本精度(具体以精度表为准) | 0.05% | 0.05% | 0.1% | 0.1% | 0.1% |
| 测量速度(等效400点) | 4秒/件(仪器扫描) | ||||
| 频率精度 | 1mHz | ||||
| 相位分辨率 | 0.01̊ | ||||
| 阻抗范围 | 0.01mΩ～99.99MΩ | ||||
| 接口 | RS232C,USB DEVICE,Handler,GPIB(选装) | ||||
| 温度湿度 | 0℃～40℃，相对湿度≤75%RH | ||||
| 电源要求 | 电压：100～120Vac 或 198～242 Vac 频率：46～64Hz 功率：>85VA | ||||
| 体积（ＷxＨxＤ） | 310x110x315mm | 400mmx132mmx300mm | |||
| 重量（净重） | 5.5Kg | 8.5Kg | |||
