AMETEK338型 按压式 液压测力传感器
AMETEK338型按压式液压测力传感器是一款兼具便携式检测与永久安装能力的两用型工业测力设备，专为复杂多变的工业工况设计。该产品延续了AMETEK液压测力技术的成熟架构，采用加厚不锈钢外壳和强化密封结构，能够在多尘、潮湿、轻度冲击等恶劣操作环境下稳定工作，解决了单一功能传感器无法兼顾现场巡检与长期监控的痛点。作为兼顾两类使用场景的专用产品，AMETEK338型按压式液压测力传感器覆盖250N至63kN的常用量程范围，标配63mm直径带最大读数指......
产品描述
AMETEK338型按压式液压测力传感器是一款兼具便携式检测与永久安装能力的两用型工业测力设备，专为复杂多变的工业工况设计。该产品延续了AMETEK液压测力技术的成熟架构，采用加厚不锈钢外壳和强化密封结构，能够在多尘、潮湿、轻度冲击等恶劣操作环境下稳定工作，解决了单一功能传感器无法兼顾现场巡检与长期监控的痛点。作为兼顾两类使用场景的专用产品，AMETEK338型按压式液压测力传感器覆盖250N至63kN的常用量程范围，标配63mm直径带最大读数指针的压力表，可自动记录瞬时峰值力值。产品提供A、B两个基础版本及丰富的可选配件，既可以作为便携式工具用于设备调试、故障排查和现场抽检，也能永久集成于工业设备中实现持续力值监控，目前已广泛应用于矿山机械、冶金设备、建筑工程、船舶制造等行业。
产品核心功能与技术原理
（一）核心功能
1. 两用型测量模式：支持临时便携式检测和永久安装连续监测两种使用方式，无需更换设备即可满足不同场景需求
2. 峰值保持功能：内置机械最大读数指针，可自动锁定测量过程中的最大力值，方便记录冲击载荷和瞬时压力
3. 机械过载保护：内置限位止动装置，可承受1.5倍额定载荷的短时过载，防止内部结构损坏
4. 远程显示扩展：通过选配高压软管或毛细管，实现传感器与显示单元的分离安装，最远传输距离可达100米
5. 全环境适配：纯机械结构无电气元件，具备天然的防爆和抗电磁干扰能力，适用于各类危险区域
2. 峰值保持功能：内置机械最大读数指针，可自动锁定测量过程中的最大力值，方便记录冲击载荷和瞬时压力
3. 机械过载保护：内置限位止动装置，可承受1.5倍额定载荷的短时过载，防止内部结构损坏
4. 远程显示扩展：通过选配高压软管或毛细管，实现传感器与显示单元的分离安装，最远传输距离可达100米
5. 全环境适配：纯机械结构无电气元件，具备天然的防爆和抗电磁干扰能力，适用于各类危险区域
（二）技术原理
AMETEK338型按压式液压测力传感器采用经典的活塞-气缸液压传动原理，整个测量过程无需外部供电，无任何电子元件参与：1. 当外力作用于顶部加载按钮时，活塞向下移动，压缩密封腔体内的液压油
2. 液压油产生与外力成正比的压力，通过内部管路传递至波登管压力表
3. 波登管在压力作用下发生弹性形变，带动主指针转动显示实时力值，同时推动峰值指针同步移动
4. 卸载后主指针回归零点，峰值指针停留在最大力值位置，直至手动复位
5. 内部设置的机械止动装置会在过载时限制活塞行程，防止隔膜过度拉伸导致液压系统损坏
这种纯机械结构使AMETEK338型能够在-10℃至50℃的温度范围内稳定工作，对雷电、静电、电磁辐射等干扰具有天然免疫力，特别适合在户外和工业现场复杂环境中使用。
详细技术参数表

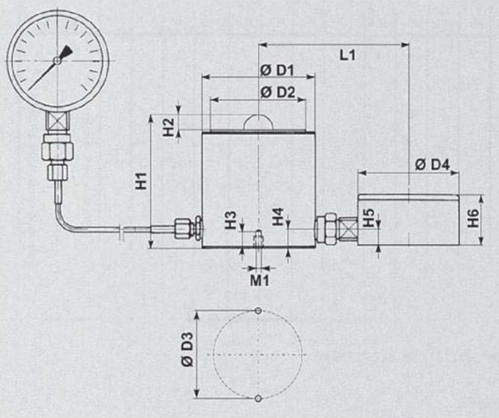

| 型号 | 标称量程 | 高压软管长度(m) | 毛细管长度(m) | 重量(kg) | 安装螺纹(M) | 核心尺寸参数(mm) |
| 338-250N | 250N | - | - | - | M6 | øD1=70,øD3=58,L1=32 |
| 338-400N | 400N | - | - | - | M6 | øD1=70,øD3=58,L1=32 |
| 338-630N | 630N | 0.63 | 1 | - | M6 | øD1=70,øD3=58,L1=32 |
| 338-1kN | 1kN | 0.63 | 1 | - | M6 | øD1=70,øD3=58,L1=32 |
| 338-1.6kN | 1.6kN | 0.63 | 1 | - | M6 | øD1=70,øD3=58,L1=32 |
| 338-2.5kN | 2.5kN | 1.5 | 4 | - | M6 | øD1=70,øD3=58,L1=32 |
| 338-4kN | 4kN | 1.5 | 4 | - | M6 | øD1=70,øD3=58,L1=32 |
| 338-6.3kN | 6.3kN | 1.5 | 4 | - | M6 | øD1=70,øD3=58,L1=32 |
| 338-10kN | 10kN | 5 | 10 | - | M8 | øD1=70,øD3=58,L1=32 |
| 338-16kN | 16kN | 5 | 10 | - | M8 | øD1=70,øD3=58,L1=32 |
| 338-25kN | 25kN | 5 | 10 | - | M8 | øD1=70,øD3=58,L1=32 |
| 338-40kN | 40kN | 5 | 10 | - | M8 | øD1=70,øD3=58,L1=32 |
| 338-63kN | 63kN | 5 | 10 | - | M8 | øD1=70,øD3=58,L1=32 |
A版：传感器本体+直接安装的63mm峰值显示单元，无额外配件，适合便携式检测和近距离安装
B版：可定制高压软管、毛细管、安装法兰、固定支架等配件，支持永久安装和远程显示
钻孔配置：标准2个钻孔，呈180°分布，特殊角度分布可定制
AMETEK338型按压式液压测力传感器
产品核心优势
（一）独有的两用型设计架构
与市场上单一功能的测力传感器相比，AMETEK338型按压式液压测力传感器最大的差异化优势在于其两用型设计。它既具备便携式传感器的轻便性和灵活性，可随时携带至不同工位进行现场检测；又拥有永久安装型传感器的坚固性和稳定性，能够长期集成于设备中连续运行。这种设计使企业无需分别采购便携式和固定式两种设备，大幅降低了采购和维护成本。
（二）强化的坚固结构与耐候性
针对恶劣工业工况设计，AMETEK338型采用加厚一体化不锈钢铸造外壳，壁厚比普通便携式传感器增加30%，能够承受更强的冲击和振动。所有密封部位均采用氟橡胶密封件，具备良好的耐油、耐老化和耐腐蚀性，可在多尘、潮湿、有轻度化学腐蚀的环境中长期使用。产品的机械寿命可达80万次加载循环，满足工业现场高频次使用的需求。
（三）实用的峰值保持功能
标配的最大读数指针可自动锁定测量过程中的峰值力值，无需人工实时盯守读数，特别适合检测冲击载荷、瞬时压力和一次性加载过程。峰值指针可通过旋钮手动复位，操作简单便捷，能够有效记录设备运行过程中的最大受力情况，为故障分析和工艺优化提供数据支持。
（四）灵活的安装与配置方式
AMETEK338型支持多种安装方式，临时检测时可直接放置于测量位置或通过螺纹简单固定；永久安装时可通过定制法兰、支架等配件实现牢固固定。产品提供多种长度的高压软管和毛细管选择，可根据现场需求灵活布置显示单元的位置，既可以就近读数，也可以将显示单元安装在安全、便于观察的区域。
（五）极低的全生命周期成本
纯机械结构设计使AMETEK338型几乎无需日常维护，没有电子元件老化和电池更换的问题。产品采用模块化设计，所有易损件均可单独更换，维修成本低廉。正常使用情况下，产品的使用寿命可达10年以上，全生命周期成本远低于同类电子测力传感器。产品适用场景
（一）便携式检测场景
1. 设备调试与维护：用于机床、冲压机、注塑机等设备的安装调试和日常维护，检测夹紧力、合模力、冲压压力等参数
2. 现场巡检与抽检：矿山、冶金、建筑等行业的现场设备巡检，定期检测关键部位的受力情况，及时发现安全隐患
3. 工装与模具校准：校准各类工装夹具和模具的压紧力、成型力，保证产品加工质量
4. 事故故障分析：用于设备故障后的受力分析，查找故障原因，制定改进措施
2. 现场巡检与抽检：矿山、冶金、建筑等行业的现场设备巡检，定期检测关键部位的受力情况，及时发现安全隐患
3. 工装与模具校准：校准各类工装夹具和模具的压紧力、成型力，保证产品加工质量
4. 事故故障分析：用于设备故障后的受力分析，查找故障原因，制定改进措施
（二）永久安装监测场景
1. 矿山机械：安装于破碎机、输送机、提升机等设备，监测设备运行过程中的载荷变化，实现过载保护2. 冶金设备：用于轧钢机、连铸机、冶炼设备的力值监测，控制生产工艺参数，保障设备安全运行
3. 建筑工程机械：集成于起重机、升降机、挖掘机等设备，监测起重量、挖掘力等参数，防止超载作业
4. 输送设备：用于皮带输送机、链条输送机的张力监测，保证物料输送平稳，防止链条断裂
5. 船舶与港口设备：安装于甲板机械、起重设备、系泊装置，监测船舶装卸和系泊过程中的受力情况
操作与使用优势
（一）安装操作简便
AMETEK338型按压式液压测力传感器的安装和操作无需专业技术知识，普通操作人员经过简单培训即可上手。临时使用时，只需将传感器放置在平整坚硬的测量面上，确保加载力沿轴线方向即可开始测量；永久安装时，按照安装指南固定传感器并连接显示单元，调整零点后即可投入使用。
（二）读数直观清晰
63mm直径的大表盘配合清晰的刻度和双色指针，即使在工业现场光线不足的情况下也能快速准确读数。主指针显示实时力值，红色峰值指针显示最大力值，一目了然，避免读数误差。
（三）维护简单便捷
纯机械结构设计使产品的日常维护工作极为简单，只需定期检查外观是否有锈蚀、变形和油液泄漏即可。液压系统采用终身密封设计，无需定期更换液压油。若出现性能下降，可通过校准服务恢复精度，无需复杂的调试和维修。
（四）安全可靠
产品无任何电气元件，不会产生电火花，符合防爆区域的使用要求；内置的机械过载保护装置能够有效防止因误操作导致的传感器损坏；全不锈钢结构和密封设计避免了油液泄漏对环境和人员造成的危害。
AMETEK338型按压式液压测力传感器
售后保障与产品资质
（一）售后保障服务
原厂质保：AMETEK338型按压式液压测力传感器提供自交付之日起2年原厂质保，质保期内如因工艺、材料或设计缺陷导致产品故障，AMETEK将免费维修或更换产品。人为损坏、滥用或暴露于强腐蚀性环境导致的损坏不在质保范围内。
技术支持：提供7×24小时技术咨询服务，客户可联系购买产品的授权经销商获得技术支持。AMETEK在中国上海、北京设有办事处，能够提供本地化的技术服务和解决方案。
校准服务：提供终身校准服务，可由AMETEK授权服务中心或具备CNAS资质的第三方计量机构进行校准，校准周期建议为1年。
配件供应：原厂提供全系列配件供应，包括压力表、高压软管、密封件、峰值指针等，常用配件国内有现货，3个工作日内即可发货。
技术支持：提供7×24小时技术咨询服务，客户可联系购买产品的授权经销商获得技术支持。AMETEK在中国上海、北京设有办事处，能够提供本地化的技术服务和解决方案。
校准服务：提供终身校准服务，可由AMETEK授权服务中心或具备CNAS资质的第三方计量机构进行校准，校准周期建议为1年。
配件供应：原厂提供全系列配件供应，包括压力表、高压软管、密封件、峰值指针等，常用配件国内有现货，3个工作日内即可发货。
（二）产品资质认证
CE认证（符合欧盟机械指令2006/42/EC）ISO9001:2015质量管理体系认证
原厂校准证书（可溯源至国际单位制SI）
产品出厂合格证
常见问题解答（FAQ）
Q1：AMETEK338型与329型、332型的核心区别是什么？A1：三款产品针对不同使用场景设计：329型为纯便携式传感器，体积小巧，主要用于偶尔的现场检测；332型为纯永久安装型传感器，配备100mm大表盘和零点校正功能，适合长期连续运行；AMETEK338型兼顾两者优势，既可以作为便携式工具使用，也能永久安装，且结构更坚固，适合恶劣工况。Q2：AMETEK338型可以连续24小时运行吗？A2：可以。AMETEK338型按压式液压测力传感器的结构设计支持永久安装和连续运行，能够在额定载荷下24小时不间断工作。但建议定期进行外观检查和校准，确保测量精度和设备安全。
Q3：峰值指针如何复位？A3：峰值指针的复位旋钮位于压力表的中心位置，使用一字螺丝刀缓慢转动旋钮，即可将峰值指针复位至零刻度。复位时应确保传感器处于完全空载状态，避免损坏指针机构。
Q4：在矿山等多尘振动环境下使用需要注意什么？A4：在多尘环境下使用时，应定期清理传感器表面的灰尘和杂物，防止杂质进入加载部位影响活塞运动；在强振动环境下，应使用减震安装支架，并适当缩短校准周期，建议每6个月校准一次。
Q5：如何选择A版和B版？A5：如果仅用于便携式现场检测，且传感器与显示单元无需分离，选择A版即可；如果需要永久安装、远程显示或需要特殊配件（如高压软管、安装法兰），则选择B版，并根据需求定制相应的配件。
AMETEK338型按压式液压测力传感器凭借其独特的两用型设计、坚固的结构和可靠的性能，为工业用户提供了一种灵活高效的测力解决方案。它解决了传统单一功能传感器无法兼顾现场检测与长期监控的痛点，能够适应矿山、冶金、建筑等各类恶劣工业工况，帮助企业降低设备采购成本，提升检测效率，保障生产安全。无论是日常设备巡检、工装校准，还是永久安装的力值监测与过载保护，AMETEK338型都能提供准确稳定的测量数据。完善的售后保障和资质认证体系，也为客户的长期使用提供了坚实支持。如需了解AMETEK338型按压式液压测力传感器的详细报价、定制方案或技术支持，可联系AMETEK中国授权经销商或官方办事处，我们将为您提供专业的选型指导和服务，文章来源于压力校验仪。
