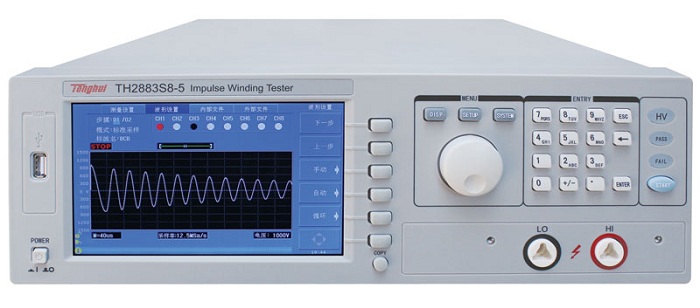

同惠TH2883S4-5脉冲式线圈测试仪
产品描述
性能特点
■ 业界首家可完整提供低压30V到高压10kV，单通道到多通道系列线圈测试仪解决方案的提供商
■ 首台符合LXI标准的线圈测试仪
■ 100V到5000V宽范围脉冲电压
■ 4通道
■ 每通道可以独立编程控制为高端、低端或者关闭
■ 高达可添加20个测试步骤
■ 65k色7” TFT 宽屏显示
■ 200Msps的波形采样率
■ 较大6次/秒的测试速度
■ 6k Bytes的存储深度
■ 高带宽模拟采集电路，可完全真实反映电晕波形
■ 高保真电晕提取算法（专利技术）
■ 四种波形比较判定方法
■ 仪器参数自动保存
■ 电压、时间及频率的测量
■ 波形的放大、拉伸与移动,使您看得更精准
■ 多样本平均，可进行32个标准波形的平均处理
■ 破坏性测试为您选择合适测试电压
■ 消磁脉冲的施加，保证测试波形一致
■ 不同用户权限的登陆，便于您的管理
■ 20组仪器文件可供存储并自动加载
■ 屏幕信息快存于U盘 (COPY键)
■ 通过U盘自动升级系统固件
■ 中英文可选操作界面
■ 四种可选的显示界面效果
■ 脚控接口用于简便快速的测量
■ Handler接口用于可实现联机操作
■ RS232C、USB Device和LAN实现远程控制技术参数
|
型号 |
TH2883S4-5 |
|
|
脉冲电压 |
100V-5000V 10V步进 |
|
|
电压精度 |
±(5%设定 +15V) |
|
|
读回精度 |
±(5%实际 +15V) |
|
|
扫描通道数 |
4 |
|
|
电感测试范围 |
≥10uH |
|
|
脉冲能量 |
较大0.25焦耳 |
|
|
测量速度 |
6次/秒（单通道、单步骤） |
|
|
施加脉冲数 |
较大到32个 |
|
|
输入阻抗 |
5MΩ |
|
|
显示器 |
800x480点65k色TFT, 波形显示范围600x256 |
|
|
波形采集 |
采样率：高达200Msps，8级可调 分辨率：8 Bits 存储深度：6k Bytes 样本平均：1-32 |
|
|
判定方法 |
.面积比较 .面积差比较 .电晕放电 .相位差比较 |
|
|
波形测量 |
波形的电压、波形的频率、波形的时间 |
|
|
触发方式 |
手动触发、外部触发、总线触发、内部触发 |
|
|
判别输出 |
Pass/Fail显示，LED灯显示，蜂鸣器报警 |
|
|
测量统计 |
具有测量结果的统计功能 |
|
|
存储器 |
仪器内部可以存储20组标准波形和仪器设置，也可以使用U盘作为外部存储器 |
|
|
接口 |
Handler,RS232C,USB Device,USB Host,Lan |
|
|
电源 |
||
|
供电电源 |
220V ±10% 50Hz/60Hz ±5% |
|
|
电源功耗 |
≤200VA |
|
|
通用条件 |
||
|
工作 环境 |
温度 |
0℃ - 40℃ |
|
湿度 |
≤75% R.H. |
|
|
安全和电磁兼容 |
IEC61010-1：2001，IEC61326-2-1：2005 |
|
