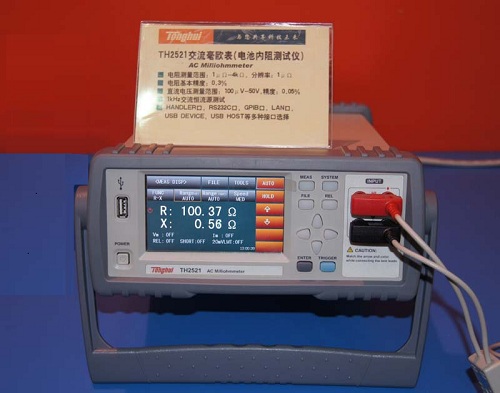

同惠TH2521A交流低电阻测试仪采用了国际领先的设计理念，目标是成为市场上一款交流低电阻测试仪创新式的仪表。TH2521A电池内阻测试仪适用于铅酸电池、碱性电池、锂电池等等的电压测试和内阻测试，是用于测量电池酸化薄膜破损程度和电池内部阻抗的仪器,以下简称仪器。有利于评估电池产品的使用劣化情况及寿命情况以及出厂规格，还适用于导线电阻、印制板线路、电感线圈铜阻、变压器、金属探伤、继电器、开关、接插件接触电阻及焊孔电阻等等。TH2521A电池内阻测试仪超高速的测试速度，还可以用HANDLER接口进行信息输出，包括上超、下超、合格信号，常用于生产线上的自动化操作。

同惠TH2521A交流低电阻测试仪性能特点

■ 电阻基本准确度：0.3%

■ 直流电压基本准确度能达：0.05%

■ 很小分辨率：1uΩ（电阻）、100uV（电压）

■ 高达直流测试电压能达：200V

■ 1kHz交流恒流源测试

■ 拥有20mV开路限压功能，防止被测件击毁

■ R，V，L，Z，θ等多种测试功能组合

■ 带触屏功能的24位色4.3英寸彩色液晶屏显示器

■ 液晶屏分辨率480×272

■ 直读值与百分比误差显示

■ 高达采样率约50次/秒

■ V，I测试信号电平监视功能

■ 图形扫描分析功能

■ 零点偏移（REL）测试模式消除残余读数

■ 30档档比较功能，上超，下超，合格以及讯响功能

■ 统计功能，提供Cpk，Cp等统计量

■ 20组仪器文件可供存储和加载

■ 屏幕信息存储于U盘

■ 可通过USB HOST自动升级仪器操作软件

■ 中英文可选操作界面

■ 接触故障智能检测

■ 脚控开关触发功能

■ 两种可选的界面显示风格

■ Handler接口用于实现联机操作

■ RS232、USB HOST、USB Device、LAN、GPIB（选件）可方便与PC进行数据通讯以及对仪器的远程控制

■同惠TH2521A交流低电阻测试仪 符合LXI C类标准

简要介绍同惠TH2521A交流低电阻测试仪

同惠电子凭借其在阻抗测试领域深厚的技术积淀和广泛的市场调研，推出了国内首台带触屏功能和彩色液晶显示的交流阻抗测试仪器─TH2521 系列交流毫欧表（电池内阻/电压测试仪）。TH2521 系列交流毫欧表采用当前主流的32bits 嵌入式 CPU 和高密度SMD贴装工艺，带触摸功能的24位色4.3英寸彩色液晶屏，界面清爽、操作便捷。

TH2521A电池内阻测试仪适用于铅酸电池、碱性电池、锂电池等等的电压测试和内阻测试，是用于测量电池酸化薄膜破损程度和电池内部阻抗的仪器,以下简称仪器。有利于评估电池产品的使用劣化情况及寿命情况以及出厂规格，还适用于导线电阻、印制板线路、电感线圈铜阻、变压器、金属探伤、继电器、开关、接插件接触电阻及焊孔电阻等等。TH2521A电池内阻测试仪超高速的测试速度，还可以用HANDLER接口进行信息输出，包括上超、下超、合格信号，常用于生产线上的自动化操作。

TH2521A电池内阻测试仪提供了几乎所有主流的接口功能，可方便TH2521A电池内阻测试仪与PC 进行数据通讯和远程控制。


同惠TH2521A交流低电阻测试仪应用领域

各种接触电阻的测试

低电流条件下表征机电元件的低阻特性

各种电池的劣化情况测定及寿命评估

UPS在线检测

超级电容等效电阻（ESR）的测量


TH2521A电池内阻测试仪技术参数

产品型号		TH2521A
显示
显示器	4.3英寸480x272 24 位色TFT LCD 显示器，带四线电阻式屏幕触摸功能
显示位数	R: 慢速  5位，较大显示数字40000; 快速/中速 4位，较大显示数字4000 V: 慢速  5位，较大显示数字50000; 快速/中速 4位，较大显示数字5000
测量参数	R, V, R-V, Z-θd, R-X
基本准确度	交流电阻R：0.5% 直流电压V：0.1%
测试信号源
频率	1 kHz±0.2Hz 正弦波
恒定电流	1mA/100μA/10μA/5μA/1.5μA
开路电压限制	20 mV
测量显示范围
电阻R/阻抗Z/电抗X	10μΩ - 4kΩ
直流电压V	100 μV - 50V
电感L
品质因数Q
相位角θd(deg)	-179.99 - 179.99
相位角θd(rad)	-3.1416 - 3.1416
数学运算	直读, ΔABS, Δ%
量程
交流电阻R	300mΩ/3Ω/30Ω/300Ω/3kΩ
直流电压V	5V / 50V
较大输入电压	60 V
测试速度（次/秒）	50Hz 快速：50次/秒， 中速：6.25次/秒 慢速：约2次/秒60Hz 快速：62.5次/秒 中速：约7.5次/秒 慢速：约1.88次/秒
比较器	30档。上超、下超、合格分选，讯响
量程方式	自动、保持
触发方式	内部、手动、外部、总线
操作功能	TH2521A电池内阻测试仪测试线接触故障检测；被测件电流/电压监视；RE L偏差扣除；短路清“0”；20mV低电压开路保护；1-255次平均；测量延时设定；时间过程扫描分析（TH2521A/B无此功能）；图片USB存储；20组设定文件存储/加载；高达30000个测试结果统计功能等。
接口	HANDLER, RS232C, LAN, GPIB(选件), USB HOST, USB DEVICE, EXT HOLD
通用技术参数
工作环境	温度 0°C - 40°C
	湿度 ≤ 90%RH
电源要求	电压 100V - 120V，198V - 242V
	频率 47Hz - 63Hz
功耗	较大 15 VA
体积 (W×H×D)	215mm×87mm×335mm（净尺寸）235mm×104mm×360mm（加护套后）
重量	约 3.6 kg

TH2521A电池内阻测试仪适用于铅酸电池、碱性电池、锂电池等等的电压测试和内阻测试，是用于测量电池酸化薄膜破损程度和电池内部阻抗的仪器,以下简称仪器。有利于评估电池产品的使用劣化情况及寿命情况以及出厂规格，还适用于导线电阻、印制板线路、电感线圈铜阻、变压器、金属探伤、继电器、开关、接插件接触电阻及焊孔电阻等等。TH2521A电池内阻测试仪超高速的测试速度，还可以用HANDLER接口进行信息输出，包括上超、下超、合格信号，常用于生产线上的自动化操作。
