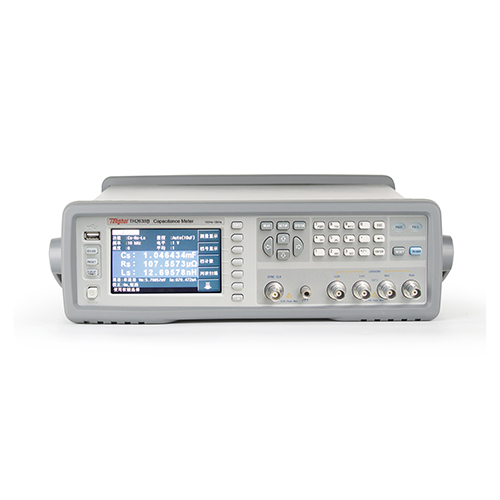

TH2638B电容测试仪是一款新型的精密电容测试仪器，设计精致小巧，外观精美，便于携带，可以放置在任何地方对电容进行检测。测试精度为±0.07%，损耗为0.0005，测试频率高达1MHz，配置有4.3英寸液晶屏，操作系统用户需求选择中文或者英文的操作界面。操作简单，为陶瓷电容器生产提供快速可靠的测试，可以测试各种电容的各种值，从低值到高值都可以测量，测试的结果非常稳定和准确，即使需要测试的值很低，也是没有问题的。TH2638B仪器配置有RS232C、USB CDC、LAN、处理器、GPIB接口，用户可以根据需求选配适合的通信接口。

TH2638B电容测试仪使用说明书

TH2638电容测试仪操作说明书

产品型号	TH2638	TH2638A	TH2638B	TH2638C
显示	4.3 TFT LCD显示器480×272
基本测量准确度	容量C： 0.07%，损耗D：±0.0005
测试频率	100Hz，120Hz，1kHz， 10kHz，100kHz，1MHz， 1MHz±1%，1MHz±2%	100Hz，120Hz， 1kHz，10kHz， 40kHz，100kHz	100Hz，120Hz， 1kHz，10kHz	100Hz， 120Hz， 1kHz
AC信号电平	0.1V - 1V， 分辨率0.001V
信号源输出阻抗	0.3Ω、1.5Ω、10Ω根据阻抗自动调整
测试参数	Cp-D， Cp-Q， Cp-Rp， Cp-G， Cs-D， Cs-Q， Cs-Rs	Cp-D， Cp-Q， Cp-Rp， Cp-G， Cs-D， Cs-Q， Cs-Rs， Cs-Rs-Ls	Cp-D， Cp-Q， Cp-Rp， Cp-G， Cs-D， Cs-Q， Cs-Rs
测试速度 (ms)	2.3ms，2.5ms，3ms， 3.3ms，10ms	2.3ms，10ms，40ms，55ms，75ms
测试电容量程分布	1pF， 2.2pF， 4.7pF， 10pF， 22pF， 47pF， 100 pF， 220 pF， 470 pF， 1 nF ， 2.2 nF， 4.7 nF， 10 nF， 22 nF， 47 nF， 100 nF， 220 nF， 470 nF， 1μF， 2.2μF， 4.7μF， 10μF， 22μF， 47μF，100μF， 220μF， 470μF， 1 mF
列表扫描	10点，扫描参数： 测试频率、AC电压
通用功能	串、并联等效模式，测试电缆长度：0、1m，平均：1-255次，校准：开路、短路、负载，ALC功能， 量程选择：自动、手动，触发模式：INT、MAN、EXT、BUS，触发延时：0-999s，键盘锁定功能
独有功能	接触检查功能，同步信号源功能，频率偏移功能（TH2638）、Cs-Rs-Ls（TH2638A）低输出阻抗， 电平补偿功能，一键截屏功能、一键记录功能
比较器	11档分选， PASS/FAIL指示，档计数功能
存储	40组仪器内置测试设定文件                 USB存储器：40设定文件、GIF图像、CSV数据文件

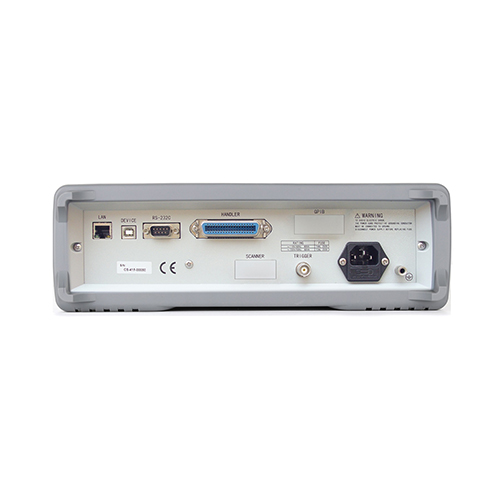

接口	RS232C，LAN，USB CDC， HANDLER，GPIB，SCANER	RS232C，LAN，USB CDC，HANDLER

TH2638B电容测试仪标准配置

TH2638B电容测试仪兼容SCPI命令集，配置机械手和扫描仪接口，扫描仪接口可以扫描每个通道的开路/短路/负载误差校准，很多256个通道。在低频时有信号电平补偿功能。当阻抗很小时，信号源和测试电缆的内阻会导致被测设备终端电压低于设定范围，则该功能将电平调整到设定范围。有额外的接触不良检测功能，尤其是生产线，可以通过测试仪检测DUT之间的接触不良，不需要额外的时间来进行这项操作。保持与真实测试相同的信号源功能 ，有真实测试的地方，测试信号可以在被测件中产生，连接和断开被测件时没有任何测试信号 ，从而减少对被测件的损坏 。当接触不良有大电流时，夹具或测试点需要确认。测试频率为1MHz时，可设置测试频率 Rel（偏移值为±1%、±2%）。在阵列电容测试中， 此功能可以消除相邻端子之间的噪声，并减少测试结果的差异。有带测试仪的进料箱 ，用户可以根据CD/Q/R/ Q的结果设置9个箱子，找出合格和不合格的产品，然后放入不同的箱子。
