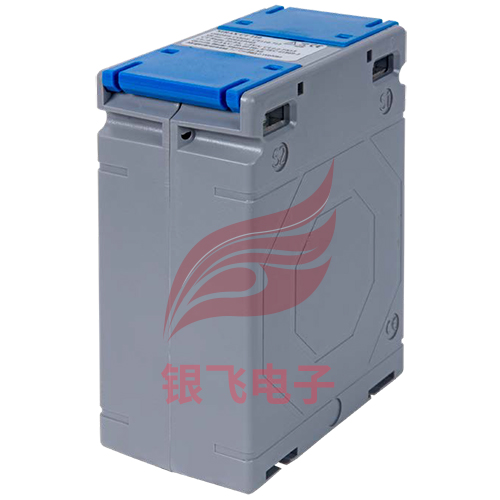

SIRAX CT100 CT110绕线电流互感器
产品描述
Camille Bauer Metrawatt根据IEC 61869-2 提供各种不同的电流互感器， 无论所需的标称尺寸，精度等级， 导体尺寸或可用空间如何。Camille Bauer和Gossen Metrawatt是用户在大电流测量技术方面的合作伙伴， 提供广泛的产品，用于安全和精确的能量采集。使用完全协调的产品组合，用户可以：系统地测量和获取电流和能量值，分析电流和能量值，确定并计划能源消耗，可视化和保存数据
SIRAX CT100 CT110绕线电流互感器安全测量精度高达0.2S级
由于测量电路和测量装置之间的电流隔离，安全性高
高过载能力
符合IEC 61869-1和IEC 61869-2
坚固耐用的防破坏塑料外壳
符合UL94 V0标准的阻燃和自熄性能
主杆安装带绝缘保护帽（防触摸）
由于可密封的盖子或可锁定的插头端子，可以触摸和防止连接
进口绕线电流互感器灵活配置非常适合能量和电流测量设备
紧凑的设计有助于涉及难以进入且空间有限的场所的应用
适用于新设计或随后集成到现有设施中的大量版本
提供不同的装配选项
灵活使用圆形导体，铜条，安装导轨或装配板
简单
简单省时的装配和安装
简单安全的连接技术
可以在底座，轨道和墙壁进行多功能安装
免费维修
绕线电流互感器
绕线电流互感器可将小的初级额定电流从1A转换为5A或 1A，可供测量系统使用，并可由测量系统用于隔离的电 气隔离二次额定电流。与插入式或电缆式转换相比， 绕组电流互感器有4个螺钉端子。初级电流和次级电流 通过螺钉端子直接连接。
绕线电流互感器特别适用于无法再使用插入式或电缆转换 电流互感器的小电流。
SIRAX CT100 CT110绕线电流互感器主要特点
精确▪简单 ▪安全
￭初级和次级电流通过螺钉端子直接连接
￭安全外壳，高阻燃防护
￭通过可密封的盖子操纵连接的操作
￭优化的外壳使环境得到保护
￭封闭的线圈体
￭测量精度高达0.2级
￭装配简单快捷
￭通过螺钉端子实现安全连接技术
￭不同的装配选项，例如，可提供墙壁，电缆，母线或
￭顶帽导轨安装
￭质保期内免费维修
SIRAX CT100 CT110绕线电流互感器技术数据
|
类型 |
||||
|
宽度/高度/深度 |
62 / 78 / 40mm |
74 / 98 / 45mm |
||
|
初级电流 I pr |
1 A … 30 A |
1 A … 60 A |
||
|
次级电流 I sr |
5 A 或 1 A |
|||
|
精度等级 |
0.2 |
0.5 |
0.2 |
0.5 |
|
测试电压 |
3 kV; 50 Hz; 1 min |
|||
|
标称频率 |
50 … 60 Hz |
|||
|
额定绝缘电平 Um |
0.72 kV |
|||
|
额定功率 Sr |
1.0 VA |
2.5 VA |
1.5 VA |
5 VA |
|
热短路电流 I th |
40xIN |
|||
|
动态短路电流 I dyn |
2.5xIth |
|||
|
绝缘等级 |
E (较大 120 °C) |
|||
|
仪器安全系数 FS |
FS15 |
FS10 |
FS15 |
FS10 |
|
外壳材料 |
聚碳酸酯 |
|||
|
易燃性等级 |
UL94 V-0, 自熄，不滴水，不含卤素 |
|||
|
环境温度 |
-20 °C … +45 °C |
|||
|
接受标准 |
IEC 61869-1; IEC 61869-2 |
|||
SIRAX CT100 CT110绕线电流互感器
|
变压器类型 |
SIRAX CT100 |
SIRAX CT110 |
||
|
准确度等级 |
0.2 |
0.5 |
0.2 |
0.5 |
|
初级电流 |
额定功率/仪表安全系数（FS） |
|||
|
1A |
1 VA / FS15 |
2.5 VA / FS10 |
1.5 VA / FS15 |
5 VA / FS10 |
|
2.5A |
1 VA / FS15 |
2.5 VA / FS10 |
1.5 VA / FS15 |
5 VA / FS10 |
|
5A |
1 VA / FS15 |
2.5 VA / FS10 |
1.5 VA / FS15 |
5 VA / FS10 |
|
7.5A |
1 VA / FS15 |
2.5 VA / FS10 |
1.5 VA / FS15 |
5 VA / FS10 |
|
10A |
1 VA / FS15 |
2.5 VA / FS10 |
1.5 VA / FS15 |
5 VA / FS10 |
|
15A |
1 VA / FS15 |
2.5 VA / FS10 |
1.5 VA / FS15 |
5 VA / FS10 |
|
20A |
1 VA / FS15 |
2.5 VA / FS10 |
1.5 VA / FS15 |
5 VA / FS10 |
|
25A |
1 VA / FS15 |
2.5 VA / FS10 |
1.5 VA / FS15 |
5 VA / FS10 |
|
30A |
1 VA / FS15 |
2.5 VA / FS10 |
1.5 VA / FS15 |
5 VA / FS10 |
|
40A |
- |
- |
1.5 VA / FS15 |
5 VA / FS10 |
|
50A |
- |
- |
1.5 VA / FS15 |
5 VA / FS10 |
|
60A |
- |
- |
1.5 VA / FS15 |
5 VA / FS10 |
进口套管式电流互感器
套管式电流互感器用于获取和处理高电流的任何地方。 它们通过开口直接放置在初级导体（母线或导体）上。 次级侧（通常是测量装置，能量计或显示器）通过前后 连接端子连接。
套管式电流互感器构成了很可靠，精确且具有成本效益 的电流互感器版本。 但是，必须断开导体以进行安装。 因此，它们更适合新设施。
主要特点
精确▪安全▪简单
￭安全外壳，高阻燃防护
￭由于可密封的盖子导致的篡改保护
￭优化的外壳使污染得到保护
￭封闭的线圈体
￭测量精度高达0.2S级
￭大量可选择的标称外形尺寸
￭装配简单快捷
￭通过螺钉端子实现安全连接技术
￭适用于圆形导体，铜导轨，安装导轨
￭不同的装配选项，例如，可提供墙壁、电缆、母线或顶帽导轨安装
￭免费维修
SIRAX CT200/210/220/230绕线电流互感器使用说明书
|
类型 |
SIRAX CT200 |
SIRAX CT210 |
SIRAX CT220 |
SIRAX CT230 |
||||
|
圆形导体 |
∅ 21mm |
∅ 28mm |
∅ 30.5mm |
∅ 51mm |
||||
|
初级导体 |
20x10mm |
30x10mm 20x20mm 2x15x10mm |
30x10mm 25x25mm 2x20x10mm |
60x12mm 50x30mm 50x20mm |
||||
|
宽度/高度/深度 |
50 / 70 / 51mm |
50 / 70 / 51mm |
62 / 78 / 40mm |
86 / 110 / 45mm |
||||
|
初级电流 Ipr |
50 A … 300 A |
100 A … 600 A |
100 A … 800 A |
300 A … 1600 A |
||||
|
精度等级 |
0.5 |
0.5 |
0.2S; 0.5 |
0.2S; 0.5 |
||||
|
测试电压 |
4 kV; 50 Hz; 1 min |
|||||||
|
标称频率 |
50 … 60 Hz |
|||||||
|
额定绝缘电平 Um |
0.72 kV |
|||||||
|
额定功率 Sr |
1 … 20 VA |
|||||||
|
热短路电流 Ith |
60xIN |
|||||||
|
动态短路电流 Idyn |
2.5xIth |
|||||||
|
绝缘等级 |
E (较大 120 °C) |
|||||||
|
仪器安全系数FS |
FS5; FS10 |
|||||||
|
外壳材料 |
聚碳酸酯 |
|||||||
|
易燃性等级 |
UL94 V-0, 自熄，不滴水，不含卤素 |
|||||||
|
环境温度 |
-20 °C … +45 °C |
|||||||
|
接受标准 |
IEC 61869-1; IEC 61869-2 |
|||||||
|
互感器类型 |
SIRAX CT200 |
SIRAX CT210 |
SIRAX CT220 |
CT23SIRAX CT2300 |
||||
|
准确度等级 |
0.5 |
0.5 |
0.2S |
0.5 |
0.2S |
0.5 |
||
|
初级电流 |
额定功率/仪表安全系数（FS） |
|||||||
|
50 A |
1 VA / FS10 |
- |
- |
- |
- |
- |
||
|
60A* |
1 VA / FS5 / FS10 |
- |
- |
- |
- |
- |
||
|
75A* |
1.5 VA / FS5 |
- |
- |
- |
- |
- |
||
|
80A |
2.5 VA / FS5 |
- |
- |
- |
- |
- |
||
|
100A* |
2.5 VA / FS5 |
1.5 VA / FS5 |
1 VA / FS5 |
1.5 VA / FS5 |
- |
- |
||
|
120A* |
2.5 VA / FS5 |
2.5 VA / FS5 |
1 VA / FS5 |
2.5 VA / FS5 |
- |
- |
||
|
125A* |
3.75 VA / FS5 |
2.5 VA / FS5 |
1 VA / FS5 |
2.5 VA / FS5 |
- |
- |
||
|
150A* |
5 VA / FS5 |
5 VA / FS5 |
1.5 VA / FS |
3.75 VA /FS5 |
- |
- |
||
|
200A |
5 VA / FS5 |
5 VA / FS5 |
2.5 VA / FS5 |
5 VA / FS5 |
- |
- |
||
|
250A |
5 VA / FS5 |
5 VA / FS5 |
2.5 VA / FS5 |
5 VA / FS5 |
- |
- |
||
|
300A* |
7.5 VA / FS5 |
5 VA / FS5 |
2.5 VA / FS5 |
5 VA / FS5 |
1.5 VA / FS5 |
5 VA / FS5 |
||
|
400A |
- |
7.5 VA / FS5 / FS10 |
3.75 VA / FS5 |
7.5 VA / FS5
|
2.5 VA / FS5 |
10 VA / FS5 |
||
|
500A |
- |
10 VA / FS5 |
5 VA / FS5 / FS10 |
10 VA / FS5 |
2.5 VA / FS5 |
10 VA / FS5 |
||
|
600A |
- |
15 VA / FS5 |
5 VA / FS5 / FS10 |
15 VA / FS5 |
5 VA / FS5 / FS10 |
15 VA / FS5 |
||
|
750A |
- |
- |
5 VA / FS5 / FS10 |
15 VA / FS5 |
5 VA / FS10 |
15 VA / FS5 |
||
|
800A |
- |
- |
5 VA / FS5 / FS10 |
15 VA / FS5 |
7.5 VA / FS10 |
20 VA / FS5 |
||
|
1000A |
- |
- |
- |
- |
10 VA / FS10 |
20 VA / FS5 |
||
|
1200A |
- |
- |
- |
- |
10 VA / FS10 |
20 VA / FS5 |
||
|
1250A |
- |
- |
- |
- |
10 VA / FS10 |
20 VA / FS5 |
||
|
1500A |
- |
- |
- |
- |
10 VA / FS10 / FS5 |
20 VA / FS10 / FS5 |
||
|
1600A |
- |
- |
- |
- |
10 VA / FS10 / FS5 |
20 VA / FS5 |
||
这些电流互感器可用于1A版本，用于设备SINEAX DM5000，AM1000，AM2000，AM3000，CENTRAX CU3000，CU5000和 LINAX PQ3000，PQ5000的剩余电流监控。
分裂式电流互感器
由于其紧凑的设计和易于安装，分裂式电流互感器特别适 用于涉及难以接近且空间有限的场合的应用。 可分离的磁 芯还便于安装在电缆或母线上。 只要电流路径中断有问题 或者测量设备必须以简单的方式进行改装，分裂式电流互 感器就是正确的选择。它们将初级额定电流转换为5A或1A的电流隔离二次电流， 可供测量系统使用。次级侧（通常是测量装置，显示器 或控制器）通过端子连接。 该设计确保了主电缆或母线在电流互感器中的安全组装通过清晰可听的咔哒声确认，附加的锁定机构防止可分离的芯意外打开。
主要特点
灵活▪安全▪轻松
￭安全外壳，高阻燃防护
￭由于可密封的盖子导致的篡改保护
￭封闭式外壳造成的污染防护
￭可分离的线圈体
￭额外的锁定保护可防止意外打开
￭大量可选择的标称外形尺寸
￭由于可分离的核心易于快速组装
￭通过螺旋端子的安全连接技术
￭理想的改造现有设施，不中断现有供应
￭不同的装配选项，例如，可提供墙壁，电缆，母线或
￭顶帽导轨安装
CT300/310/320/CT330技术数据
|
类型 |
||||
|
内部尺寸 |
23x33mm |
55x85mm |
55x125mm |
85x172mm |
|
宽度/高度/深度 |
93 / 106 / 40mm |
125 / 158 / 40mm |
155 / 198 / 40mm |
195 / 245 / 40mm |
|
初级电流 Ipr |
100 A … 400 A |
250 A … 2000 A |
1600 A … 3000 A |
2500 A … 5000 A |
|
次级电流Isr |
5 A 或 1 A |
|||
|
精度等级 |
0.5; 1 |
0.5 |
0.5 |
0.5 |
|
测试电压 |
4 kV; 50 Hz; 1 min |
|||
|
标称频率 |
50 … 60 Hz |
|||
|
额定绝缘电平 Um |
0.72kV |
|||
|
额定功率 Sr |
1 … 20 VA |
|||
|
热短路电流 Ith |
60xIN |
|||
|
动态短路电流 Idyn |
2.5xIth |
|||
|
绝缘等级 |
E (较大 120 °C) |
|||
|
仪器安全系数FS |
FS10; FS15; FS30 |
|||
|
外壳材料 |
聚碳酸酯 |
|||
|
易燃性等级 |
UL94 V-0, 自熄，不滴水，不含卤素 |
|||
|
环境温度 |
-20 °C … +45 °C |
|||
|
接受标准 |
IEC 61869-1; IEC 61869-2 |
|||
德国GMCI测试仪器
|
互感器类型 |
SIRAX CT300 |
SIRAX CT310 |
SIRAX CT320 |
SIRAX CT330 |
|
|
准确度等级 |
0.5 |
0.5 |
1 |
0.5 |
0.5 |
|
初级电流 |
额定功率/仪表安全系数（FS） |
||||
|
100A |
- |
1.5 VA / FS10 |
- |
- |
- |
|
150A |
- |
1.75 VA / FS10 |
- |
- |
- |
|
200A |
- |
2.5 VA / FS10 |
- |
- |
- |
|
250A |
- |
3.75 VA / FS10 |
1 VA / FS10 |
- |
- |
|
300A |
2.5 VA / FS10 |
5 VA / FS10 |
2.5 VA / FS15 / FS10 |
- |
- |
|
400A |
3.75 VA / FS10 |
6.25 VA / FS10 |
2.5 VA / FS10 |
- |
- |
|
500A |
- |
- |
3.75 VA / FS10 |
- |
- |
|
600A |
- |
- |
5 VA / FS10 |
- |
- |
|
750A |
- |
- |
7.5 VA / FS10 |
- |
- |
|
800A |
- |
- |
7.5 VA / FS10 |
- |
- |
|
1000A |
- |
- |
10 VA / FS10 |
- |
- |
|
1200A |
- |
- |
10 VA / FS10 |
- |
- |
|
1250A |
- |
- |
10 VA / FS10 |
- |
- |
|
1500A |
- |
- |
10 VA / FS10 |
- |
- |
|
1600A |
- |
- |
10 VA / FS10 |
20 VA / FS10 |
- |
|
2000A |
- |
- |
10 VA / FS10 |
20 VA / FS10 |
- |
|
2500A |
- |
- |
- |
25 VA / FS10 |
25 VA / FS30 |
|
3000A |
- |
- |
- |
30 VA / FS10 |
30 VA / FS30 |
|
4000A |
- |
- |
- |
- |
30 VA / FS30 |
|
5000A |
- |
- |
- |
- |
30 VA / FS30 |
安全由于测量电路和测量装置之间的电流隔离，安全性高
高过载能力
符合IEC 61869-1和IEC 61869-2
坚固耐用的防破坏塑料外壳
符合UL94 V0标准的阻燃和自熄性能
主杆安装带绝缘保护帽（防触摸）
由于可密封的盖子或可锁定的插头端子，可以触摸和防止连接
