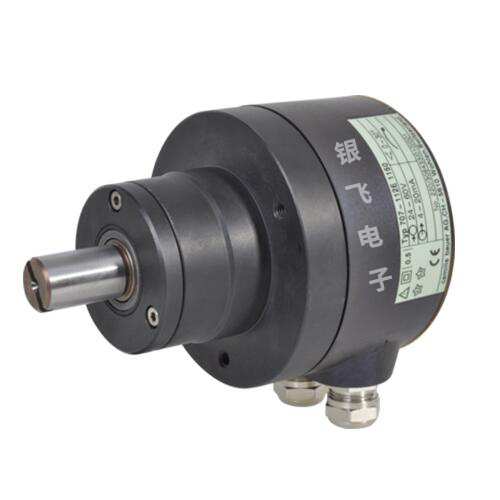

GMC-I 带轴角位变送器KINAX WT707
KINAX WT707 是一款针对重载应用的 带轴角位变送器 。 KINAX WT707带轴角位变送器 将轴的角度位置转化为负荷独立的直流信号，这个直流信号与轴角位成相应比例，装置可自由连接，机械磨损很小。 KINAX WT707带轴角位变送器 主要特性 单圈以及多圈的 角位变送器 坚固的结构适用于现场应用 机械与电安全系数非常高 激活后，电容式扫描系统马上就能提供一个绝对的位置信号 无磨损，低年度维护费用以及可安装的地方不受限 零位与末位可调整 较小的轴承影响......
产品描述
KINAX WT707是一款针对重载应用的带轴角位变送器。KINAX WT707带轴角位变送器将轴的角度位置转化为负荷独立的直流信号，这个直流信号与轴角位成相应比例，装置可自由连接，机械磨损很小。
单圈以及多圈的角位变送器坚固的结构适用于现场应用
机械与电安全系数非常高
激活后，电容式扫描系统马上就能提供一个绝对的位置信号
无磨损，低年度维护费用以及可安装的地方不受限
零位与末位可调整
较小的轴承影响<0.1%
本安防爆等级 Ex ia IIC T6
可安装在危险区域
也有防海水版本
测量范围：0~5°, 0~10°, 0~30°, 0~60°, 0~90°, 0~180°, 0~270°（无齿轮） 0~10°, 0~30°, 0~60°, 0~90°, 0~180°, 0~270° 高达可达1600圈（带附加齿轮）
测量输出：0~1mA，0~5mA，0~10mA，0~20mA，4~20mA带3或4 线制连接，4~20mA带2线制连接
输出变量IA：负荷独立直流电流，与输入角度成比例
电流限值：IA max. 40 mA
输出电流剩余纹波：<0.3% p.p.
供电：直流与交流电压（DC/AC电源组）
|
标称电压UN
|
公差
|
|
24~60 V DC / AC
|
DC – 15~+33%
AC ±15%
|
|
85~230 V DC / AC
|
仅DC电压
12~33V DC（非本安版本，不带电气隔离）
12~30V DC（本安版本，不带电气隔离）
较大电流消耗约 5mA+IA
较大剩余纹波10%p.p.（不允许电压掉至12V以下）
精度：0~≤150°误差范围≤0.5%
0~>150°到0~270°误差范围≤1.5%
重复精度：<0.2%
响应时间：<5 ms
电气连接：插头，电缆接头，螺旋端子
机械数据
启动扭矩：约25 Ncm
间隙影响：±0.1%
传动轴直径：19 mm 或12 mm
静态承受力
轴上负载：Max. 1000 N（径向），Max. 500 N （轴向）
装配位置：任意
材质：标准法兰壳体：钢，海水法兰壳体：优质钢1.4462
插头壳体：塑料，电缆接头壳体：铝，轴：防锈硬化钢
重量：约2.9kg（不带附加齿轮），约3.9kg（带附加齿轮）
