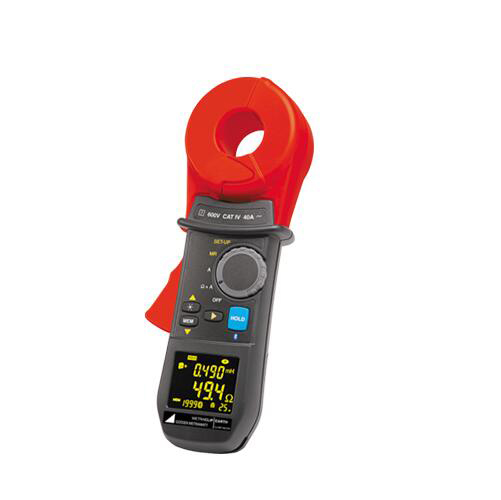

METRACLIP EARTH钳形接地电阻仪
METRACLIP EARTH钳形接地电阻仪 应用 此 钳形接地电阻仪 可用于测试任何导电系统的电阻，显示回路特性。 可进行以下测量： 接地串联连接到等电位连接导体时的接地电阻测量 其他接地电阻测量，例如通过用于电力传输或电信的架空地线或相互连接的传输塔 在一个共同的接地平面的分布式接地连接的测量 METRACLIP EARTH钳形接地电阻仪 特点 通过比使用两个辅助接地电极的传统测量过程更加简单的步骤，测量并联连接的接地网回路阻抗。 阻抗测量的低值尤为......
产品描述
此钳形接地电阻仪可用于测试任何导电系统的电阻，显示回路特性。
可进行以下测量：
•接地串联连接到等电位连接导体时的接地电阻测量
•其他接地电阻测量，例如通过用于电力传输或电信的架空地线或相互连接的传输塔
•在一个共同的接地平面的分布式接地连接的测量
•通过比使用两个辅助接地电极的传统测量过程更加简单的步骤，测量并联连接的接地网回路阻抗。
•阻抗测量的低值尤为准确，因为在电阻测试中，存在于回路的电感已被考虑
•接触电压通过回路阻抗和泄露电流相乘来估算。通过这样确定的电压值是测试点和接地之间能够发生的较大值，因为测得的回路电阻值考虑了整个回路进去
此钳形接地电阻仪满足可同时用来作为源发生器和钳表计的要求:
•流过发电线圈的测试电流在封闭导体产生一个交流电压，一个恒定水平的E
•传感器线圈通过这样的方式检测在导体中产生的电流I，钳表使用下列公式计算回路阻抗：ZLoop = E/I.
高级模式下，一个额外的回路电感测量被执行，这需要考虑到各自的线频率的影响。
钳表源发生器和钳表计集成一体——无需辅助接地电极，简化测试
钳表测量功能:接地回路电阻: 0.01 ... 1500 Ω；回路电感: 10 ... 500 μH；泄露电流: 0.2 mA ... 40 A AC；接触电压: 0.1 ... 75 V。
干扰电流引起的影响很小化
大尺寸OLED显示屏：很多可以同时读取3组测试数值
存储标记时间和日期的电阻和泄露电流值
测试值可通过蓝牙BluetoothR 传输到在准备的PROFITEST MXTRA测试仪
紧凑易用：单手操作 ，极轻的重量
带弹簧助力装置极易开启夹具
极高的安全标准 600 V CAT IV
