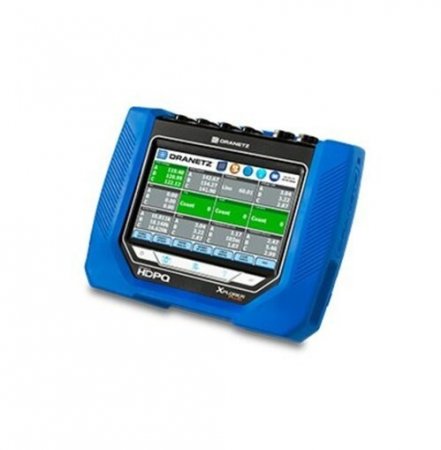

Dranetz HDPQ 400 PLUS 便携电能质量分析仪
随着分布式光伏、风电大规模并网，加上变频器、LED设备、服务器等非线性负载广泛普及，现代电网的干扰源持续增多，电压骤降、谐波畸变、瞬态浪涌、电压闪烁等电能质量问题频发，不仅会造成工业设备损耗、生产中断，还会影响数据中心、航空设施、医疗系统等关键场景的稳定运行。针对现场移动检测、故障溯源、合规验收等需求， Dranetz HDPQ400PLUS便携 电能质量分析仪 应运而生。该设备集成全维度电能质量监测功能，兼顾常规工频电网与400Hz特种......
产品描述
随着分布式光伏、风电大规模并网，加上变频器、LED设备、服务器等非线性负载广泛普及，现代电网的干扰源持续增多，电压骤降、谐波畸变、瞬态浪涌、电压闪烁等电能质量问题频发，不仅会造成工业设备损耗、生产中断，还会影响数据中心、航空设施、医疗系统等关键场景的稳定运行。针对现场移动检测、故障溯源、合规验收等需求，Dranetz HDPQ400PLUS便携电能质量分析仪应运而生。该设备集成全维度电能质量监测功能，兼顾常规工频电网与400Hz特种电网检测需求，凭借高精度采样、高环境适应性与智能化操作能力，成为各行业电网运维、电能质量管控的常用便携式设备，可高效解决现场电能异常排查、标准合规检测等多项行业痛点。Dranetz HDPQ-Xplorer-400 Plus是一款高端便携电能质量分析仪，核心特点是新增400Hz频率监测能力，专为航空、船舶、军工等特种供电场景设计，也可兼容常规50/60Hz电力检测需求。
核心产品定位
它属于Dranetz HDPQ Plus系列的特种定制款，在专业级Xplorer Plus基础上增加了400Hz基频测试能力，填补了普通分析仪无法支持特种高频场景的空白，是当前业界少数能覆盖400Hz系统检测的便携式设备。
主要功能特点
频率覆盖能力：支持400Hz特种频率监测，同时兼容常规的50/60Hz以及16/25Hz频率信号检测，兼顾特种场景与通用场景需求。
测量精度合规：通过IEC 61000-4-30第三版A级认证，符合全球电能质量测量最高精度标准，数据可直接用于并网验收、合规检测、故障溯源等权威场景。
全面检测能力：可检测记录电压暂降/骤升/中断、瞬变、谐波、闪烁、RVC等各类电能质量指标，支持功率、需量、能源的联合测量，能完成电能质量调查、瞬态研究、故障记录、谐波分析、电机测试等多种任务。
硬件与交互设计：配备7英寸WVGA彩色触摸显示屏，8个测量通道（4电压+4电流），支持1000Vrms交直流测量，机身采用便携手持设计，减震外壳，支持6英寸跌落测试，坚固耐用。
智能互联能力：支持以太网、USB、蓝牙（可选），可通过DranView7软件、手机/平板APP实现远程控制、数据查看与数据分析，还支持一键生成迷你报告，方便数据导出与分享。
核心技术参数
通道配置——8通道（4路差分电压+4路电流）
电压测量范围——0-1000Vrms（交直流）
采样能力——512个采样点/周波
频率支持范围——16-25Hz、42.5-69Hz、400Hz
显示屏——7英寸WVGA彩色触摸屏
整机重量——2kg
工作温度——0至50摄氏度
保修期——出厂保修3年
产品简介
核心定位
HDPQ400PLUS是一款多功能便携式电能质量与能耗综合分析仪，定位为全场景移动监测设备，兼顾通用电力系统与航空、船舶等400Hz特种供电系统的检测需求，主要用于现场电能质量故障排查、长期数据巡检、行业标准合规验证、负载能耗分析等工作，可满足运维人员户外作业、机房检测、厂区巡检等多样化使用需求。
适用行业
设备适配多个主流行业，包含航空航天、船舶军工、工业制造、数据中心、市政配电网、轨道交通、医疗机构、新能源电站等，覆盖民用工频电网与特种高频电网两大应用体系。
核心优势
整机遵循多项国际电能质量标准，测量数据具备合规效力；支持50/60Hz与400Hz双频段监测，覆盖通用及特种供电场景；搭载高速瞬态捕捉模块，可精准抓取毫秒级电能异常；配备多类型通讯接口，支持远程操控与数据共享；机身结构坚固，适配复杂工业、户外作业环境，一体化设计降低现场接线与操作难度。产品核心功能与技术原理
核心功能
1. 全维度电能参数监测：可同步测量电压、电流、有功功率、无功功率、功率因数、能耗等基础电力参数，同时完成谐波、间谐波、电压不平衡度、电压闪烁、快速电压变化（RVC）等专项指标检测。
2. 电压事件记录：自动捕捉并记录电压骤升、电压骤降、短时电压中断等电网异常事件，同步留存事件发生时的原始波形与有效值数据。
3. 高速瞬态捕捉：支持1μs级别高速瞬态采样，可精准识别雷击、设备投切引发的瞬态浪涌，弥补普通分析仪无法捕捉超短时干扰的短板。
4. 双频段适配监测：兼容50/60Hz常规工频电网与400Hz航空、船舶专用电网，一台设备满足两类工况检测需求。
5. 智能事件分析：内置智能分析模块，可辅助技术人员定位电能干扰来源，搭配配套软件自动生成统计报表与合规报告。
2. 电压事件记录：自动捕捉并记录电压骤升、电压骤降、短时电压中断等电网异常事件，同步留存事件发生时的原始波形与有效值数据。
3. 高速瞬态捕捉：支持1μs级别高速瞬态采样，可精准识别雷击、设备投切引发的瞬态浪涌，弥补普通分析仪无法捕捉超短时干扰的短板。
4. 双频段适配监测：兼容50/60Hz常规工频电网与400Hz航空、船舶专用电网，一台设备满足两类工况检测需求。
5. 智能事件分析：内置智能分析模块，可辅助技术人员定位电能干扰来源，搭配配套软件自动生成统计报表与合规报告。
技术原理
Dranetz HDPQ400PLUS便携电能质量分析仪依托高精度采样电路与标准化算法实现监测工作。设备通过4路电压、4路电流同步采集通道，搭配罗氏线圈/柔性电流探头非接触式拾取电网信号；内部采样单元按照IEC61000-4-30标准设定采样频率，将模拟电信号转化为数字信号。内置运算算法对波形进行拆解分析，区分标准正弦波形与谐波、瞬态等干扰波形，实时计算各项电能质量指标。针对400Hz高频工况，设备搭载独立信号处理单元，优化高频信号解析逻辑，保障高频电网下的测量精度。所有监测数据与异常事件自动存储至机身内存，支持本地查看或通过通讯接口外传至终端设备进行深度分析。
Dranetz HDPQ 400 PLUS便携电能质量分析仪
详细技术参数表
下表为HDPQ400PLUS核心技术参数，参数符合国际通用仪器规范，数据真实可追溯：表格
| 参数类别 | 具体项目 | 技术指标 |
| 合规标准 | 电能质量标准 | IEC61000-4-30Ed.3A级、EN50160、IEEE519、IEEE1459 |
| 采样性能 | 周波采样点数 | 50/60Hz：512点/周波；400Hz：专属采样配置 |
| 瞬态采样速率 | 最低1μs高速瞬态捕捉 | |
| 测量量程 | 电压量程 | 0~1000Vrms（AC/DC），1000VCATIII |
| 电流通道 | 4路电流通道，适配柔性电流探头 | |
| 频率范围 | 常规频段 | 16⅔Hz、50/60Hz |
| 特种频段 | 400Hz（航空/船舶专用） | |
| 谐波测量 | 电压谐波 | 最高127次谐波分析 |
| 电流谐波 | 最高63次谐波分析 | |
| 存储配置 | 机身内存 | 4GB闪存，支持USB外接存储扩展 |
| 显示交互 | 屏幕配置 | 7英寸WVGA彩色触摸屏 |
| 通讯接口 | 标配接口 | 以太网、USB、蓝牙；可选配WiFi |
| 环境参数 | 工作湿度 | 10%~90%（无冷凝） |
| 供电方式 | 外接电源 | 100-240VAC适配器（12V输出） |
| 防护与结构 | 机身防护 | 减震外壳，通过6英寸跌落测试，具备电弧闪光防护 |
产品核心优势（同类产品差异化亮点）
结合市面同类型便携式电能质量分析仪，HDPQ400PLUS在功能、场景适配、使用体验上具备多项差异化特点，所有对比均基于常规商用设备客观分析：1. 双频段监测能力：多数便携式电能质量分析仪仅支持50/60Hz工频电网，该设备额外集成400Hz监测模块，可满足航空、船舶、军工等特种行业的高频电网检测需求，拓展设备使用边界。
2. 超高速瞬态捕捉：常规便携设备瞬态采样多为32μs及以上，本设备可实现1μs级别瞬态采样，能够精准捕捉雷击、设备切换等极短时瞬态干扰，适合对电能瞬变敏感的精密设备场景检测。
3. 一体化智能分析模块：内置智能应答模块，可自动标注电能异常事件类型与潜在干扰源，减少人工分析工作量，区别于仅具备数据记录功能的基础款分析仪。
4. 坚固的工业级机身：整机采用减震外壳设计，通过跌落测试与电弧闪光防护测试，可在粉尘、震动的工业现场、户外场地稳定使用，环境适配性优于普通民用手持分析仪。
5. 全链路数据兼容：原生适配Dran-View7专业分析软件，可一键导出符合多国行业标准的报告，数据格式兼容主流电能质量平台，无需额外转换格式，提升数据处理效率。
6. 多终端远程操控：支持手机、平板、电脑等多终端无线连接，运维人员可远距离查看数据、设置监测参数，提升高危现场作业的安全性。
产品适用场景
1. 航空与船舶领域：针对机场400Hz岸电、船舶供电系统开展日常巡检、故障排查，检测高频电网下的谐波、电压波动问题，保障航空设备、船载仪器稳定运行。2. 工业制造厂区：排查变频器、电弧炉、冲压设备、LED照明等非线性负载产生的谐波、电压闪烁、三相不平衡等问题，降低设备因电能异常引发的故障概率。
3. 数据中心与机房：对UPS、精密配电柜、服务器供电回路进行24小时抽样监测，捕捉电压骤降、瞬态浪涌等隐患，防范设备宕机、数据丢失等问题。
4. 市政配电网运维：在公共耦合点（PCC）开展电能质量抽检，依据EN50160等标准完成合规检测，评估分布式光伏、风电并网后的电网稳定性。
5. 轨道交通与医疗场景：监测地铁信号系统、医院核磁、CT等精密医疗设备的供电质量，杜绝电能干扰影响关键设备正常工作。
6. 新能源电站：对光伏、风力发电并网点进行长期数据记录，分析发电单元接入电网后引发的电压偏差、谐波畸变等问题。
操作与使用优势
1. 入门门槛低：搭载7英寸彩色触控屏，采用图标式可视化界面，配备自动设置向导，新手经过简单培训即可完成接线、参数配置、启动监测等全流程操作。2. 接线便捷安全：配备彩色区分线缆与标准化接口，搭配柔性电流探头，无需断开原有线路即可完成电流采集，接线流程简单，同时具备接线自动检测功能，可提醒接线错误。
3. 灵活的作业模式：支持本地现场操作与远程无线操控两种模式，在高压柜、狭小机房等不便近距离操作的场景下，可通过移动终端远程管控设备。
4. 数据处理高效：设备可自动生成简易监测快照，搭配配套软件可批量处理数据、分类统计电能事件，快速输出合规报告，省去人工整理数据的繁琐工作。
5. 长时间作业适配：机身内存充足，支持长时间连续数据记录，无需频繁导出数据；机身轻量化设计，搭配专用便携包，单人可携带完成户外多点巡检工作。
6. 团队协同便利：支持多终端同步查看实时监测数据，多名运维人员可协同开展故障排查，提升现场问题处理效率。
售后保障与产品资质
产品资质
1. 计量与标准资质：整机严格遵循IEC61000-4-30Ed.3A级电能质量测量标准，同时符合EN50160、IEC61000-2-2、IEEE519、IEEE1459等国际通用标准，测量数据可用于行业合规验收。
2. 安全认证：拥有UL/CUL、CE安全认证，机身防护设计符合工业现场安全作业要求。
3. 生产资质：设备产自ISO9001:2015认证工厂，测量精度可溯源至国际单位制，保障长期测量稳定性。
2. 安全认证：拥有UL/CUL、CE安全认证，机身防护设计符合工业现场安全作业要求。
3. 生产资质：设备产自ISO9001:2015认证工厂，测量精度可溯源至国际单位制，保障长期测量稳定性。
售后保障
1. 基础质保：设备提供3年原厂标准质保服务，质保期内非人为故障可享受免费维修、配件更换服务。2. 技术支持：提供终身免费远程技术指导、故障排查，针对批量采购客户可提供上门设备使用培训。
3. 软件服务：配套Dran-View7数据分析软件终身免费版本更新，持续优化数据解析与报告生成功能。
4. 校准服务：提供周期性仪器校准套餐，保障设备长期测量精度；电流探头、连接线等易损配件长期供应。
5. 增值服务：针对大型项目，可提供定制化监测方案设计、现场技术协助等配套服务。
Dranetz HDPQ 400 PLUS便携电能质量分析仪
常见问题FAQ
Q1：HDPQ400PLUS可以用于400Hz航空电网检测吗？
A：可以。该设备专门搭载400Hz监测模块，是适配航空、船舶400Hz特种电网的专用型号，同时兼容50/60Hz常规工频电网，一设备覆盖两类主流供电工况。
Q2：设备是否需要搭配专用软件才能查看监测数据？
A：无需强制搭配软件。设备自带彩色触控屏，可本地实时查看电压、电流、谐波、异常事件等基础数据；如需深度分析、生成标准化报告，可搭配Dran-View7专业软件使用。
Q3：该设备能捕捉雷击引发的瞬态电压干扰吗？
A：可以。设备支持1μs级别高速瞬态采样，能够精准捕捉雷击、设备投切等产生的短时瞬态浪涌，并完整记录瞬态波形、峰值等数据，便于故障溯源。
Q4：户外潮湿、粉尘环境下能否正常使用该设备？
A：设备采用减震防尘外壳，通过跌落与电弧闪光防护测试，工作环境湿度范围为10%~90%（无冷凝），可在常规户外、工业粉尘场景下稳定使用；高淋雨场景建议搭配防护配件使用。
Q5：监测数据是否可以作为行业合规验收依据？
A：可以。设备为IEC61000-4-30A级仪器，测量指标、数据记录规则均符合EN50160、IEEE519等标准，出具的监测报告可用于电网合规、项目验收等正式场景。
Q6：设备支持哪些方式传输数据？
A：设备标配以太网、USB、蓝牙接口，可选配WiFi模块，支持有线、无线两种方式传输数据，可对接电脑、手机、平板等终端设备。在当前电网结构日趋复杂、电能质量管控要求不断提升的行业背景下，兼具通用性与特种工况适配能力的便携式监测设备，已成为各行业电网运维的刚需。Dranetz HDPQ400PLUS便携电能质量分析仪融合高精度测量、高速事件捕捉、智能化操作与强环境适应性等特点，既可以完成常规厂区、数据中心的日常电能巡检，也能满足航空、船舶等400Hz特种电网的专业检测需求。依托完善的产品资质、稳定的硬件性能与全面的售后体系，该设备可长期适配现场故障排查、数据监测、合规验收等工作，帮助企业精准管控电能质量，减少电能异常带来的设备损耗与生产损失，为电网安全稳定运行提供可靠的技术支撑，文章来源于电能质量分析仪。
