DranXperT电能质量分析仪
DranXperT电能质量分析仪是一台符合NEC220.87标准 的便携式PQ探测器+功率记录器+传感器记录器。提供传感器输入，用于基于环境和状态的监控！ 电能记录分析仪DranXperT-Dranetz的便携式、低成本PQ探测器、电源和传感器记录器。DranXperT是三米合二为一的： PQ检测器具有1/2周期分辨率，用于识别和记录常见的PQ问题，如骤降/骤降、骤升、中断和谐波，以及电流变化 精确的三相双向功率/能量记录器 传感器记录器-可用的模拟和数字输入。与电源并行记录环境传感......
产品描述
DranXperT电能质量分析仪是一台符合NEC220.87标准的便携式PQ探测器+功率记录器+传感器记录器。提供传感器输入，用于基于环境和状态的监控！
电能记录分析仪DranXperT®-Dranetz的便携式、低成本PQ探测器、电源和传感器记录器。DranXperT是三米合二为一的：
PQ检测器具有1/2周期分辨率，用于识别和记录常见的PQ问题，如骤降/骤降、骤升、中断和谐波，以及电流变化
精确的三相双向功率/能量记录器
传感器记录器-可用的模拟和数字输入。与电源并行记录环境传感器和其他传感器、警报等
作为 Dranetz，DranXperT的测量结果是首屈一指的。检测并记录PQ问题，例如骤降/骤降、骤升、中断和谐波。DranXperT测量您期望的所有功率参数，例如 W、VA、VAR、PF、需求和能源。作为双向功率计，还可以测量功率流向，用于DER/替代能源应用。借助可用的传感器输入，DranXperT还可以记录任何0-10V或4-20mA传感器和数字输入，与功率测量并行。
DranXperT包括免费的、未经许可的Dran-View Pro软件、Web 浏览器用户界面和强大的远程通信，几乎可用于任何便携式或临时电源监控应用程序。使用随附的以太网电缆将您的计算机直接连接到 DranXperT，或连接到任何本地/私人/公司网络，甚至Internet以进行远程通信。您只需要在任何 PC、平板电脑或智能手机上安装一个WEB浏览器，即可配置仪表以进行记录和实时数据查看。数据可通过 USB驱动器轻松传输到您的 PC 进行分析，或使用WEB浏览器下载。
在这个价位上，没有其他产品能够实现如此高水平的功能 - 完整的双向电能/功率计，加上传感器记录，以及您期望从 Dranetz 获得的PQ监控功能。联系我们以便可以选择好准确需求的DranXperT型号和配置。
DranXperT电能质量分析仪功能特点
PQ干扰/事件检测器、功率/能量记录器和传感器记录器
3个电压通道-直接测量高达 600Vrms，CATIII
4个电流通道-0.333Vrms电流输入。与 Dranetz Flex、铰链或任何行业标准0.333VrmsCT（UL 认证）兼容
4个模拟，2个数字，1个扩展串行总线，1个加速度计和GPS。需要可选的传感器模块
度量值：V，I，W （P），VA（S），VAR （Q），PF，需求，能源等等
PQ干扰检测器-检测和记录 RMs骤降、骤升、电流变化的趋势-IEC 61000-4-301/2周期法
谐波测量和记录-Vthd、Ithd。使用IEEE519-2014/IEC61000-4-7方法进行测量
用于实时仪表、设置和数据传输的WEB浏览器界面
非常适合NEC220.87负载研究。请参阅我们的应用说明
易于用于蜂窝应用。请参阅我们的应用说明

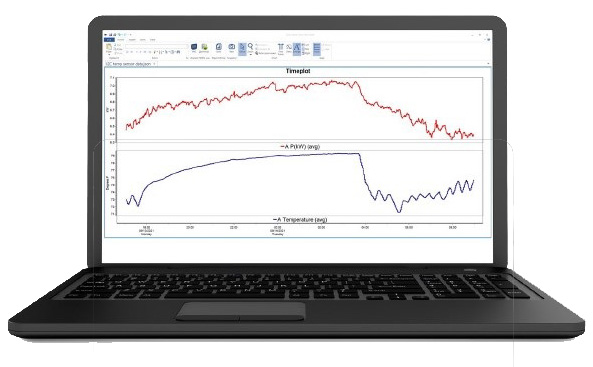

免费的，未经许可的Dran-View Pro软件用于分析和报告
7小时电池续航时间-同类一流
自动接线验证-LED指示接线错误
以太网、USB通信
Modbus、Bacnet
符合UL和CE标准
三年保修
常规
采样频率：32ksps（记录和实时仪表），每个周期128个样本（周期波形快照）
日记速率：用户可选（最小间隔1秒）
快照速率：用户可选（最小间隔 60秒）
需求区间存储速率：用户可选（1分钟至1440分钟）
骤降/骤降、骤升触发分辨率：1个周期（使用IEC61000-4-30s类方法）

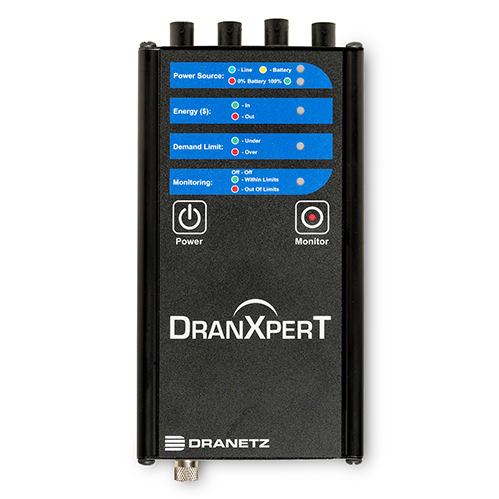

面板指示灯：RGB LED，用于监控开/关、能量流、PQ事件指示、电池充电/状态、接线状态
存储容量：8GB
测量输入
电压：（3）
范围：90至600Vrms CATIII
精度：90Vrms至600Vrms=±0.1%，<90Vrms=0.5%
连接：4个安全香蕉电压输入-3相电压和1个中性线/参考
电流 （4）
输入：0.333Vrms满量程
精度：±0.1%+探头
连接：BNC
频率
测量范围：50Hz=45Hz至55Hz，60Hz=55Hz至65Hz
精度：50/60Hz：±0.001Hz
能量参数（取决于探头）
（True/Active）能量 （P）：0.1%
无功电能 （Q）：0.1%
视在能量 （S）：0.1%
基本有功电能 （P）：0.2%
基本无功电能 （Q）：0.2%
基本视在能量 （S）：0.2%
需求量：0.2%
POWER PARAMETERS（取决于探头）
（True/Active）功率 （P）：0.2%
无功功率 （Q）：0.2%
视在功率 （S：0.2%
基本有功功率（P）：0.2%
基本无功功率 （Q）：0.2%
基本视在功率 （S）：0.2%
功率因数 （PF）：±0.001%
电能质量
凹陷/骤降、骤升触发阈值分辨率：1个周期、1/2周期分辨率-IEC 61000-4-30s类方法
周期波形快照：1个周期
Vthd：V ≥ 10%Vnom 为 ±5%
Ithd：I ≥ 10% Inom+探测误差为 ±5%
连接类型
单相
分阶段
3线Y形
3线delta-2探头
3线delta-3探头
安全
传感器输入（可选）
模拟（4个隔离）：0-10Vdc/4-20ma，1KHz采样，0.6%，最大 30Vdc
数字 （2）：5Vdc/12Vdc/24Vdc，1KHz采样。最大 30Vdc
加速度计 （1）：250Hz最大采样率
GPs（1）：时间。位置记录，60-90秒更新速率
ESB （1）：4 线，100KHz波特率，最大 10英尺电缆
仪器功率
电源
范围：90至264VAC，47至63Hz
功耗：最大15W
电源线/插头：本地化 - 取决于国家/地区。美国、欧盟、英国、澳大利亚可用
内置电池
可充电锂离子电池组（UL 认可）
运行时间：7小时（典型值）
充电时间：15小时（典型值）
通信接口
以太网：10Mbits/s
USB：2.0端口
协议：Modbus、Bacnet
外壳和机械
机械
重量：1.4磅（0.64 千克）
尺寸：3.5英寸宽x2.2英寸高x7.4英寸长（6.4厘米x8.9厘米x18.8厘米）
材质：铝
防护等级：IP50（垂直位置）
环境的
储存温度：5至131 °F（-15至+55 °C）
工作温度：32至113 °F（0至+45 °C）
湿度：5%至95%，无冷凝
海拔高度：最高6560英尺（2000米）（每EN61010-1）
安全
UL
EN61010-1标准
电源：安装类别II，污染等级 2
测量输入：安装类别III，污染等级 2
CE
EN61326标准
CISPR 11
EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5、EN61000-4-6
DranXperT软件包订购信息
Flex CT套装（无传感器）
DXPT-F500-16PKG-xx：500A，16“ Flex CT封装
DXPT-F1500-16PKG-xx：1500A，16“ Flex CT封装
DXPT-F3000-16PKG-xx：3000A，16“ Flex CT封装
DXPT-F500-24PKG-xx：500A，24“ Flex CT封装
DXPT-F1500-24PKG-xx：1500A，24“ Flex CT封装
DXPT-F3000-24PKG-xx：3000A，24“ Flex CT封装
DXPT-F500-36PKG-xx：500A，36“ Flex CT封装
DXPT-F1500-36PKG-xx：1500A，36“ Flex CT封装
DXPT-F3000-36PKG-xx：3000A，36“ Flex CT封装
xx：输入线路代码：US、EU、UK、AU（澳大利亚）

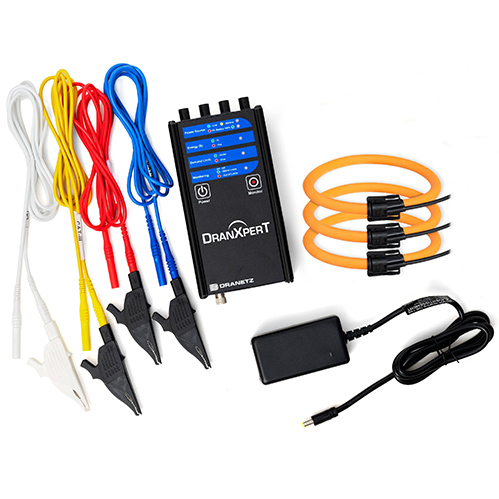

每个包装包括：DranXperT、（3）个 CT、电压电缆/夹、手提箱、Dran-View Pro软件（免费下载）、电源线
铰链式 CT封装（无传感器）
DXPT-H5APKG-xx：5A CT封装
DXPT-H20APKG-xx：20A CT封装
DXPT-H50APKG-xx：50A CT封装
DXPT-H100APKG-xx：100A CT封装
DXPT-H600APKG-xx：600A CT封装
xx：输入线路代码：US、EU、UK、AU（澳大利亚）
每个包装包括：DranXperT、（3）个 CT、电压电缆/夹、手提箱、Dran-View Pro软件（免费下载）、电源线

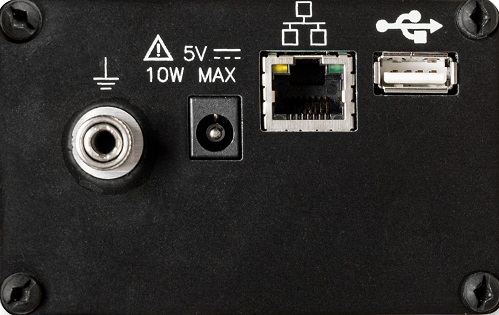

不带传感器的 DranXpert
Flex CT套装（带传感器）
DXPT-S-F500-16PKG-xx：500A，16“ Flex CT封装
DXPT-S-F1500-16PKG-xx：1500A，16“ Flex CT封装
DXPT-S-F3000-16PKG-xx：3000A，16“ Flex CT封装
DXPT-S-F500-24PKG-xx：500A，24“ Flex CT封装
DXPT-S-F1500-24PKG-xx：1500A，24“ Flex CT封装
DXPT-S-F3000-24PKG-xx：3000A，24“ Flex CT封装
DXPT-S-F500-36PKG-xx：500A，36“ Flex CT封装
DXPT-S-F1500-36PKG-xx：1500A，36“ Flex CT封装
DXPT-S-F3000-36PKG-xx：3000A，36“ Flex CT封装
xx：输入线路代码：US、EU、UK、AU（澳大利亚）
每个包装包括：DranXperT、（3）个 CT、电压电缆/夹、手提箱、Dran-View Pro软件（免费下载）、电源线
铰链式 CT封装（带传感器）
DXPT-S-H5APKG-xx：5A CT封装
DXPT-S-H20APKG-xx：20A CT封装
DXPT-S-H50APKG-xx：50A CT封装
DXPT-S-H100APKG-xx：100A CT封装
DXPT-S-H600APKG-xx：600A CT封装
xx：输入线路代码：US、EU、UK、AU（澳大利亚）
每个包装包括：DranXperT、（3）个 CT、电压电缆/夹、手提箱、Dran-View Pro软件（免费下载）、电源线

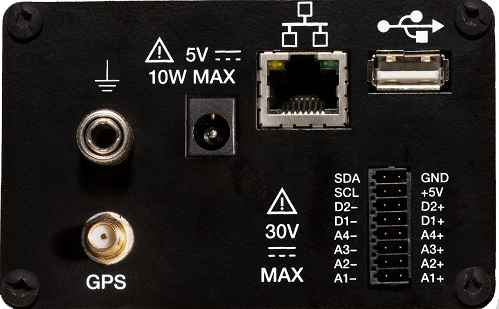

带传感器的DranXpert
可选CT选件

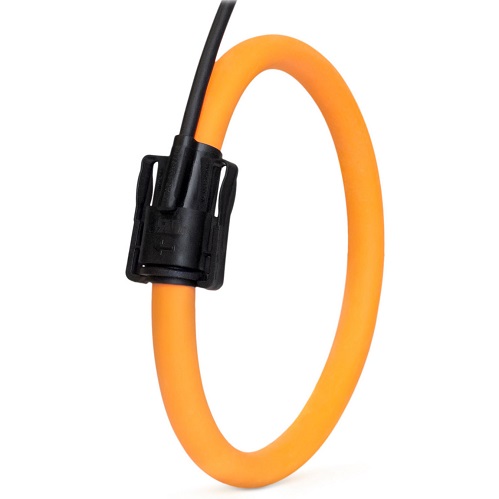

Flex CT-± 1% 振幅、±1°相位误差、50/60Hz、探头范围的 10%-100%
16英寸Flex CT
FLEX-3000A-16：300-3000安培
FLEX-1500A-16：150-1500安培
FLEX-500A-16：50-500安培
24英寸Flex CT
FLEX-3000A-24：300-3000A
FLEX-1500A-24：150-1500安培
FLEX-500A-24：50-500安培
36英寸Flex CT
FLEX-3000A-36：300-3000安培
FLEX-1500A-36：150-1500安培
FLEX-500A-36：50-500安培
DranXperT Flex CT

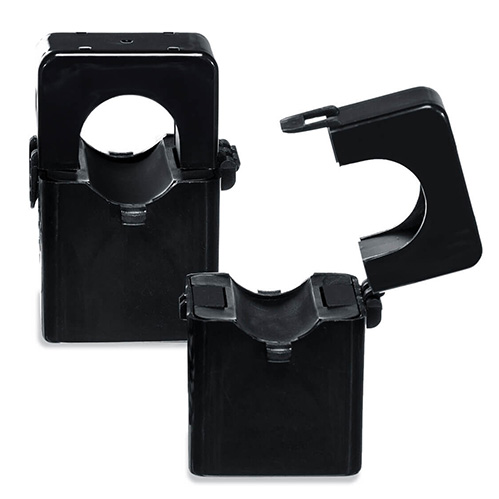

铰链式 CT-600V CAT III，频率范围：50-1KHz
CT-H-5A：5A，0.5%，铰链式分芯，0.4“窗口
CT-H-20A：20A，0.5%，铰链式分体芯，0.4“窗口
CT-H-50A：50A，0.5%，铰链式分体芯，0.4“窗口
CT-H-100A：100A，0.5%，铰链式分体芯，1.0“窗口
CT-H-600A：600A，0.5%，铰链式分体芯，1.38“窗口
DranXperT Hinged CT’s
DranXperT几乎适用于任何本地或远程电源监控应用，包括：
EV充电器加载和PQ故障排除
能源审计
需求侧管理
基本PQ调查
NEC220.87负载监控
检查测光
副测光
租户计量
替代能源生产和DER集成
能源成本分配
负载分析
功率因数研究
住宅应用包括能源使用和PQ检测
行业包括但不限于：
效用
商业
工业
制造业
电气承包商
物业管理和房地产
石油化
医院和医疗保健
租赁公司
传感器输入（可选）应用 – 与功率记录并行：
环境监测 – 温度、湿度、光线等
公用事业/能源脉冲计数 - 电、气、蒸汽、水等
警报监控 – 断路器/保护、开关、超出规格、触点、安全等
加速度计 – 振动、电机、旋转机器、过程、地震等
