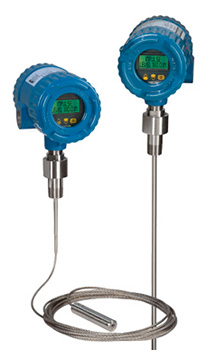

新的 Impulse™ 导波雷达

采用了经过现场验证的TDR(时域反射)技术来提供精确的总物位，距离或体积的输出测量。TDR技术因其固有的不被过程物料电气特性影响测量的特征而被广泛的使用。AMETEK Drexelbrook以此技术开发了拥有简便设置菜单的产品。您可以在几分钟内就可以配置好您的测量。

简便安装，简便使用

　• 简易导航

　• 2线制，Hart协议。Class I, Div. 1, Zone 0安装

　• 按钮设置或Hart通讯

　• 无需校准和通过改变物位来设置仪表

　• 系统设置过程只需回答几个简单问题，用易懂的语言就可以配置属于您的物位测量类型。您可以在几分钟内就可以专业的测量过程物位。

　• 双腔室结构，可把客户接线端从本安的电子电路板，显示和键盘中分离出来。

可靠的性能表现

　• 在大多数艰苦的物位测量应用中，传感器都能工作。

　• 即使有了物位扰动，如搅拌，不规则表面，泡沫或探头上的粘附等，Impulse导波雷达TDR还能继续提供可靠和精准的测量。

　• 不受密度和介电常数特性变化，粉尘，蒸汽和扰动的影响。

　• 低介电常数测量 – 低至介电常数1.4，适用于LPG/LNG服务。

　• 危险区域认证 – 本安，隔爆和非易燃认证。

应用多样性

　• 探头种类繁多，适合所有被测物料应用。

　• 能理想的测量液体和浆体的物位。

　• 能理想的替换价格高昂的机械浮筒系统。

性能参数

　输入电压:

　　13 – 30 VDC，本安型

　　14 – 30 VDC，隔爆型

　输出信号:

　　2线制，4-20 mA，HART (隔离) ，错误信号 -3.7 / 21 mA

　　用户可选

　　较大线路阻抗:

　　较大回路阻抗=供电电压–13(本安)或

　　–14(隔爆)/0.022

　输出模式:

　　1 输出: 总物位，距离或体积

　测量量程:

　　柔性缆绳传感器：1 到 50 ft. (15 m) 刚性传感器: 1 到 12 ft. (3.6 m)

　　同轴传感器: 1 到 20 ft. (6 m)

　上部/底部死区:

　　依据传感器不同

　传感器类型:

　　单杆，5/16"(8 mm) OD 单缆，5/32"(4 mm) OD 单缆，5/16"(8 mm) OD

　　双杆，1.2"(31 mm) OD 装配双缆，1.2"(31 mm) OD 装配同轴，7/8"(22 mm) OD

　响应时间:

　　少于1秒

　启动时间:

　　少于60秒

　过电压保护:

　　1000 V 电源/信号 到地

　过程温度(在安装处测量):

          -40〜+392°F (-40〜200°C)

　过程压力:

　　真空〜580 psig (-1〜40 bar)

　密封垫片材料 (可选):

　　PEEK &:Viton，Kalrez 6375，EDPM

　显示:

　　2-行，7位，LCD字符高度：0.25" 顶行，0.36" 底行

　紫外线等级:

　　无遮阳设施需要

　精度:

　　k>10:+/-3mm或量程的0.03%，取较大值k<10:+/-5mm或量程的0.05%，取较大值

　重复性:

　　2 mm

　运行温度限制:

　　-40〜+ 158°F (- 40°〜+70°C)

　配置:

　　本地显示和键盘

　　HARTWin PC软件

　信号阻尼:

　　0 – 90 秒

　防护等级:

　　双腔室，粉尘覆盖

　　铝制 NEMA 4X, IP66

　电气接口:

　　¾" NPT, M20 X 1.5

　过程连接:

　　螺纹: ¾" NPT, 1" NPT, 1-1/2" NPT, 依传感器而定。

　　法兰: 1" ANSI 到 8" ANSI, 150#, 300# 等级。其他要求详询工厂。

　认证:

　　本安和隔爆(本安传感器) Class I, Div. 1, 和 Class I, Zone 0 和 Class I, Div. 2危险区域。

　　FM, FMc 加拿大，ATEX (认证中)
