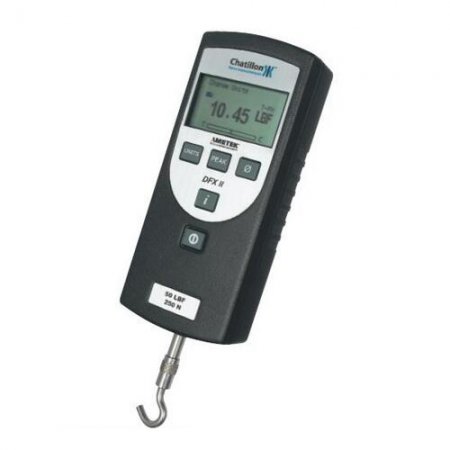

DFX2-010 DFX2-050 DFX2-100 DFX2-200 数字测力计
DFX II系列数字测力计带电池供电 ，具有自动关闭省电功能。此 测力计 具有省电功能，当没有按下任何按键时会自动关闭，从而节省电池电量，使用可充电的NiMH电池组，能够提供70到100小时的连续使用时间。充电器配有全球通用的适配器，适用于100至240伏电压。这款数字测力计配备了内置的负载传感器，测量精度优于满量程的0.3%。其大尺寸、易于阅读的高分辨率点阵LCD显示屏支持多种标准测量功能，包括正常的峰值读取。数字测力计的设置中包含可选的......
产品描述
DFX II系列数字测力计带电池供电，具有自动关闭省电功能。此测力计具有省电功能，当没有按下任何按键时会自动关闭，从而节省电池电量，使用可充电的NiMH电池组，能够提供70到100小时的连续使用时间。充电器配有全球通用的适配器，适用于100至240伏电压。这款数字测力计配备了内置的负载传感器，测量精度优于满量程的0.3%。其大尺寸、易于阅读的高分辨率点阵LCD显示屏支持多种标准测量功能，包括正常的峰值读取。数字测力计的设置中包含可选的语言显示和校准程序。

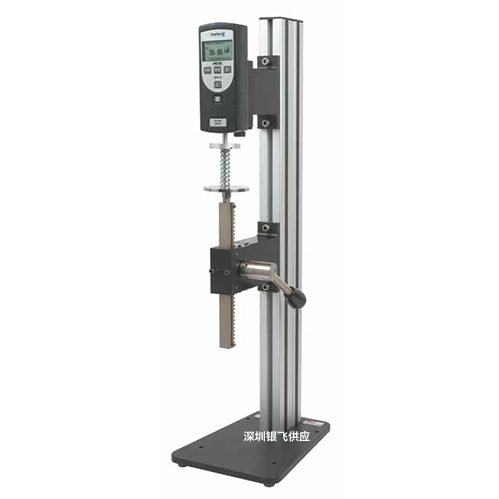

DFX II系列是一款低成本的数字测力计，非常适合需要基本峰值测量的应用场景。该数字测力计提供10lbf、50lbf、100lbf和200lbf的测量范围，负载以ozf、gf、lbf、kgf和N等单位显示，并可设置为多种语言进行数据展示。Chatillon DFX II系列数字测力计是一款经济实用的测力仪器，特别适用于用户需要进行基本力值峰值测量的场合，比如按下按钮所需的力。当与MT测试台连接时，该数字测力计可以测量在喷雾罐盖子脱落前施加的最大拉力。搭配可选的手枪握把附件，DFX II还可以测量打开门所需的力。
DFX II系列数字测力计的主要特点：
-简单易用的用户界面
-70至100小时的连续使用时间
-四种测量容量（10lbf、50lbf、100lbf和200lbf）
-可选择的测量单位（ozf、gf、lbf、kgf和N）
功能和特点
广泛的配件选择
根据测力计的容量不同，测力计具有#10-32或5/16-18的外螺纹。标准情况下，测力计配有平头适配器和挂钩，还有多种可选配件。
简单操作
用户友好的四按键操作，包括：峰值、单位、归零和信息。
-PEAK-从正常模式切换到峰值模式
-UNITS-选择所需的测量单位
-ZERO-用于清零或去皮
-INFO-显示测力计设置和状态信息
DFX II系列
DFX II系列是一款经济型数字测力计，非常适合用户只关注基本峰值力测量的应用场景。
DFX II提供四种测量范围（10lbf，50lbf，100lbf，200lbf），并具有内置负载传感器，其测量精度优于满量程的0.3%。
DFX II系列采用可充电的NiMH电池组供电，同时也可使用随附的通用充电器。
在电池供电模式下，DFX II系列可以连续使用70至100小时。
大尺寸、易于阅读的高分辨率点阵LCD显示屏支持多种标准测力计功能，包括正常和峰值读数。
负载可以以ozf、gf、lbf、kgf和N单位显示。显示语言可以设置为英语、西班牙语、法语、德语、葡萄牙语和中文。DFX II系列的校准程序也包含在测力计的设置中。
电池状态：查看您可充电电池组的剩余电量。
正常显示：显示当前施加到传感器上的负载，并指示负载方向。
峰值显示：显示测试过程中施加的最大力（峰值）。
过载显示：显示测力计的过载历史，指示张力和压缩方向发生的过载次数。
负载条形图：以图形方式实时显示施加到内置传感器上的负载，指示过载状况和零偏移。
坚固的结构：DFX采用铸铝外壳和内置机械过载保护设计。
单位锁定：选择所需的测量单位。单位可以锁定为您所需的测量类型：ozf、gf、lbf、kgf或N。
负载方向指示器：显示施加的负载方向，包含张力和压缩。
语言设置：允许您选择DFX的显示语言。信息可以以英语、西班牙语、法语、德语、葡萄牙语和中文显示。
配置设置：允许您验证或校准您的DFX，校准程序包含在测力计的设置中，只需按照分步提示操作即可。
选型信息
DFX II系列及校准证书（NIST）
|
DFX II Series with Certificate of Calibration (NIST) Model ozf gflbf kgf N |
|||||
| DFX2-010-NIST | 160x0.2 | 5000x5 | 10x0.01 | 5x0.005 | 50x0.05 |
| DFX2-050-NIST | 800x1 | 25000x20 | 50x0.05 | 25x0.02 | 250x0.2 |
| DFX2-100-NIST | 1600x2 | 50000x50 | 100x0.1 | 50x0.05 | 500x0.5 |
| DFX2-200-NIST | - | - | 200x0.2 | 100x0.1 | 1000x1 |
配件
|
Accessories Part No. |
Item |
DFX II |
| SPK-FMG-011A | Flat, #10-32, 100lbf | <1 |
| SPK-FMG-011B | Flat, #5/16-18, 500lbf | <1 |
| SPK-FMG-012A | Hook, #10-32, 50lbf | <1 |
| SPK-FMG-012B | Hook, #10-32, 100lbf | <1 |
| SPK-FMG-012C | Hook, 5/16-18, 200lbf | <1 |
| SPK-DF2-UNIV | Universal Battery Charger | < |
| SPK-DF-118 | Carrying Case | < |
| SPK-FMG-008A | Chisel Point, #10-32, 100lbf | • |
| SPK-FMG-008B | Chisel Point, 5/16-18, 200lbf | • |
| SPK-FMG-009A | Point, #10-32, 100lbf | • |
| SPK-FMG-009B | Point, 200lbf | • |
| SPK-FMG-010A | Notch, #10-32, 100lbf | • |
| SPK-FMG-010B | Notch, 200lbf | • |
| SPK-FMG-013A | Extension Rod, 6", 100lbf | • |
| SPK-FMG-013B | Extension Rod, 6", 200lbf | • |
| 17160 | Adapter, #10-32 to #10-32 | • |
| SPK-EYE-1032F | 5/8" Eye End Adapter to #10-32 | • |
| SPK-DF-HANDLE | Handle Assembly | • |
| SPK-FMG-141 | Pistol Grip | • |
| NC002845 | Soft Carrying Case | • |
DFX II系列及符合性证书
|
DFX II Series with Certificate of Conformance Model ozf gflbf kgf N |
|||||
| DFX2-010 | 160x0.2 | 5000x5 | 10x0.01 | 5x0.005 | 50x0.05 |
| DFX2-050 | 800x1 | 25000x20 | 50x0.05 | 25x0.02 | 250x0.2 |
| DFX2-100 | 1600x2 | 50000x50 | 100x0.1 | 50x0.05 | 500x0.5 |
| DFX2-200 | - | - | 200x0.2 | 100x0.1 | 1000x1 |
测试台适配器
|
Test Stand Adapters Part No. |
Item |
DFX II |
| SPK-MT-0001 | MT150 Series, 150lbf | • |
| SPK-MT-0004 | MT500 Series, 500lbf | • |
| Not required | LTCM Series, 100lbf | • |
| NC002582 | TT Tester, 500lbf | • |
认证和规格
DFX系列已经通过对低电压和EMC指令的基本健康和安全要求的评估，并符合以下标准：
-BS EN61010-1:2001 电气设备安全要求
-BS EN61000-6-3:2001 EMC通用发射标准
-BS EN61000-6-1:2001 EMC通用抗扰度标准
| Specifications | |
| Accuracy | +0.3% of Full Scale |
| Certification | Certificate of Conformance(std.) |
| Data Sampling Rate | 1000Hz |
| Peak Capture Rate | 1000Hz |
| Display Update Rate | 250mS |
| Tare Capacity | 110% full scale |
| Overload Protection | 150% full scale |
| Display Characteristics | High resolution, dot-matrix, 8 lines, 21 characters |
| Automatic Shutoff | 30 minutes. May be disabled |
| Power | NIMH battery pack or Universal Battery Charger |
| Battery Life | Approx. 70-100 hours |
| Instrument Weight | 1,5 lbs (0.7 kg) |
| Shipping Weight | 4 lbs (1.8 kg) with accessories |
| Warranty | 1 year |
| Storage Temperature | 0 to 130°F |
| Operating Temperature | 40 to 110 °F |
| Temperature Stability | Better than 0.03% of rated output per °F |
| Relative Humidity | 20% to 85% |
负载传感器偏转规格
在满载条件下的负载传感器偏转值：
| 容量 | 偏转 |
|---|---|
| 10lbf (50N) | 0.010”+0.004” |
| 50lbf (250N) | 0.010”+0.004” |
| 100lbf (500N) | 0.010”+0.004” |
| 200lbf (1000N | 0.010”+0.004” |
技术规格
-精度：满量程的+0.3%
-认证：符合性证书（标准）
-数据采样率：1000Hz
-峰值捕获率：1000Hz
-显示更新速率：250毫秒
-去皮容量：110%满量程
-过载保护：150%满量程
-显示特性：高分辨率点阵，8行，每行21个字符
-自动关机：30分钟，可禁用
-电源：NiMH电池组或通用充电器
-电池寿命：大约70-100小时
-仪器重量：1.5磅（0.7公斤）
-运输重量：4磅（1.8公斤），含配件
-保修期：1年
-存储温度：0至130华氏度
-操作温度：40至110华氏度
-温度稳定性：优于额定输出的每华氏度0.03%
-相对湿度：20%至85%
如需更多信息，欢迎咨询我们，了解如何为您提供适合的测力计解决方案。文章来源于Chatillon查狄伦
