ABB FMT500-IG热质量流量计
ABB 德国生产原装进口的 FMT500-IG （Sensyflow iG）是一种用于测量气体的 热质量流量计 。根据其测量原理（热式质量流量计）可以直接测量质量流量与气体温度。在考虑了气体的标准密度，可以显示标准体积流量，无需进行额外的压力与温度补偿。 一体型的 FMT500-IG 热质量流量计 的计量系统包含一个带转换器的测量探头和管道适配器。在分体型中，转换器与测量探头通过很长达25米的电缆连接。根据不同型号，转换器提供PROFIBUS 或模拟/HART信号作为测量信号......
产品描述
ABB德国生产原装进口的FMT500-IG（Sensyflow iG）是一种用于测量气体的热质量流量计。根据其测量原理（热式质量流量计）可以直接测量质量流量与气体温度。在考虑了气体的标准密度，可以显示标准体积流量，无需进行额外的压力与温度补偿。
一体型的FMT500-IG热质量流量计的计量系统包含一个带转换器的测量探头和管道适配器。在分体型中，转换器与测量探头通过很长达25米的电缆连接。根据不同型号，转换器提供PROFIBUS 或模拟/HART信号作为测量信号。本设备可通过PROFIBUS/ HART通信进行远程操作，或通过磁棒进行就地操作。
提供具有标准口径（自DN25至DN200）和多种安装方式的管道适配器。还可以通过焊接式适配器把探头直接安装在方形管道或具有任意直径的管道中。
FMT500-IG热质量流量计特点：
直接测量质量流量和气体温度
- 无需额外的压力和温度补偿
带提升信号质量的数字测量值处理
量程比宽，可达1：150，测量精度高
- 工厂标定，带DKD标定认证（可选）
高测量精度
响应时间短，小于0.5秒
压力损失可忽略不计
无可动部件，无磨损，免维护
固定的、可插拔的安装位置，位于管道的中央
- 管道适配器适用于 DN25...DN200 （1''...8''）
- 焊接式适配器适用于较大的直径及方形管道
- 在线插拔装置可靠并且方便
一体型带背光显示
分体型带独立的墙装外壳
数字通信：
- PROFIBUS DPV1 或 模拟/HART信号
诊断与报警功能
ATEX认证可达1类(0区),包括2及3类与粉尘防爆
GOST俄罗斯计量和危险区域认证
FM/CSA认证 I级I部或I级II部
典型应用
化学工业与流程技术中的气体体积测量
压缩空气平衡
燃气锅炉控制系统
污水厂中的生物气体及活化气体测量
空分设备的气体测量
流程中的氢气测量

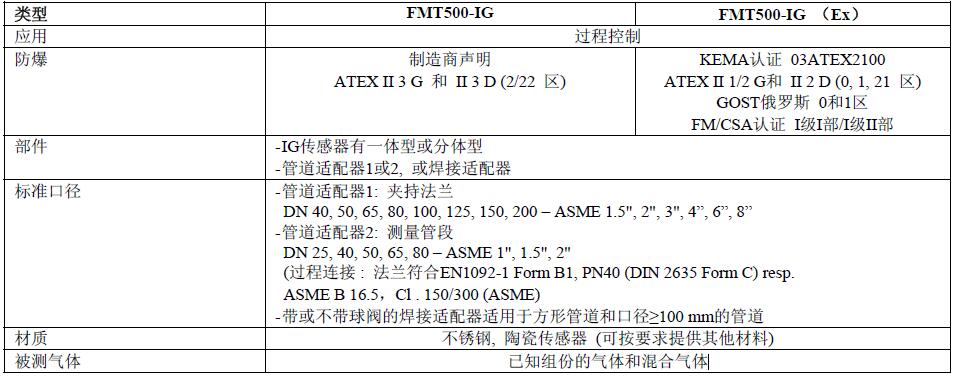

类型概述
设备与功能
类型概述
设备与功能
图形显示，背光，120×32像素
质量流量或标准体积流量测量，数字或条形图显示指示（参见第25页上的可用流量单位）
累计值功能（加法计数器），带开始/停止、复位及预设功能
气体温度测量
4条特性曲线，用于不同的气体或管道口径（可选）
可保存流量、气体与外壳温度的较大/很小值
报警与限位值功能
状态与诊断信号
工作小时计
模拟测量值与状态信号
可由用户进行测量值的现场适应
受密码保护的输入菜单
4种显示语言
使用磁棒进行的就地操作
用 于参数设定的FDT/DTM ， 通过 DSV4xx（SMART VISION） 或过程控制系统
EASY SETUP菜单, 便于用户开车(模拟/HART型)
对于模拟/HART型, 关于与安全有关的信息, 制造商声明符合IEC61508（可选）
信号输入与输出，模拟/HART
4...20 mA模拟信号带HART通信
电流输出代表流量
2个开路集电极数字输出，可组态为
- 用于流量与气体温度的频率输出
- 用于累计值（加法计数器）的脉冲输出
- 用于限位值与报警的接点输出
2个数字输入，可组态为
- 特性曲线的远程切换
- 累计值开始/停止或复位
24V DC输出，用于输入/输出接线或变送器供电（较大30mA，不用于防爆型号）

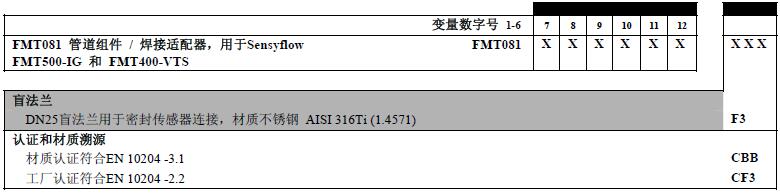

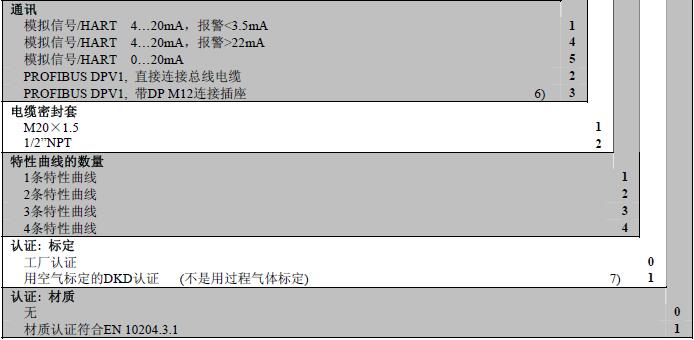

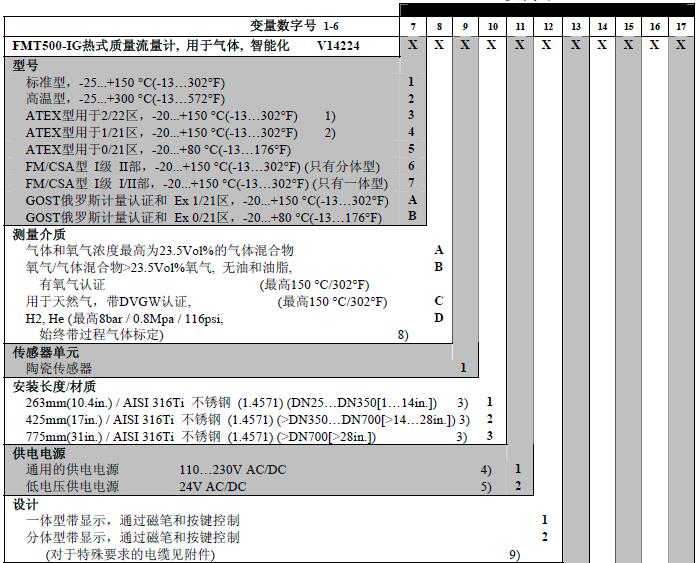

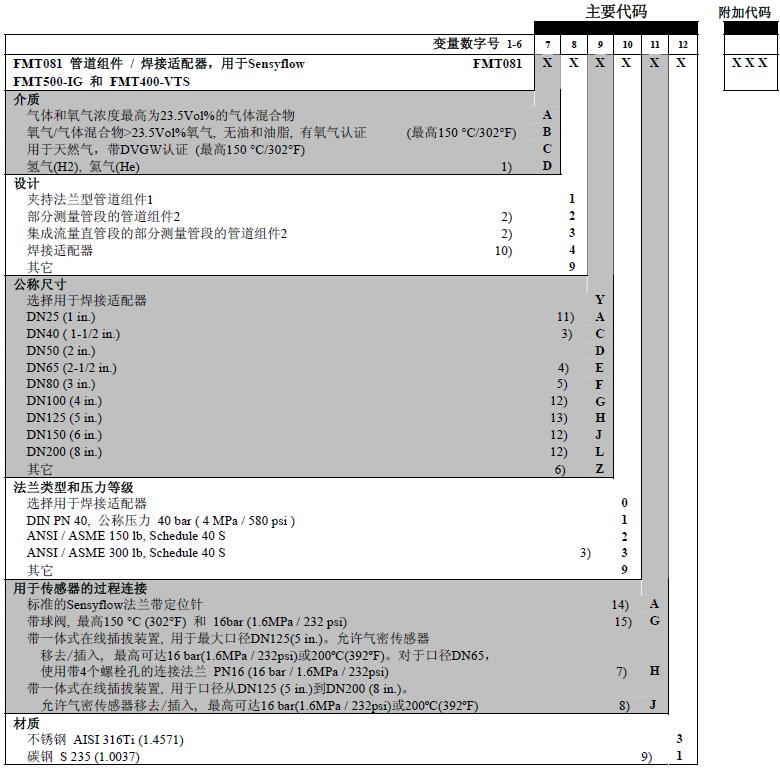

选型表
选型表
1） 较大 8bar / 0.8MPa / 116psi。DN25…DN50 ( 1…2 in.)：请使用带流量直管段的管道组件2
2） 球阀或热插拔装置无效
3） 热插拔装置无效
4） 法兰类型 ANSI /ASME 无效
5） 管道组件2与法兰类型 ANSI /ASME组合无效
6） 请指定准确的管道内径
7） 管道组件2无效。DVGW认证无效。请选用正确的传感器长度：对于管道组件DN50…DN80：h = 263 mm，对于管道组件口径大于DN100和焊接适配器：h = 425 mm
8） 管道组件2无效。DVGW认证无效。请选用正确的传感器长度 h = 425 mm
9） 只对于不带球阀的焊接适配器。只适用于不带认证
10） 口径大于DN100 (4 in.)
11） 夹持法兰型的管道组件1无效
12） 作为部分测量管段的管道组件2无效
13） 作为部分测量管段的管道组件2无效。法兰类型 ANSI /ASME 无效
14） 请选用正确的传感器长度：对于不带球阀 / 热插拔装置的管道组件1和2：h=263 mm。对于焊接适配器和管道直径达到350mm：h=263 mm，达到700mm：h=425 mm，大于700mm：h=775 mm
15） 管道组件2无效。DVGW认证无效。正确的传感器长度：对于DN50…DN100：h=263 mm，口径大于DN125：h=425 mm。对于焊接适配器口径达到150mm：h=263 mm, 达到500mm：h=425 mm，大于500mm：h=775 mm
