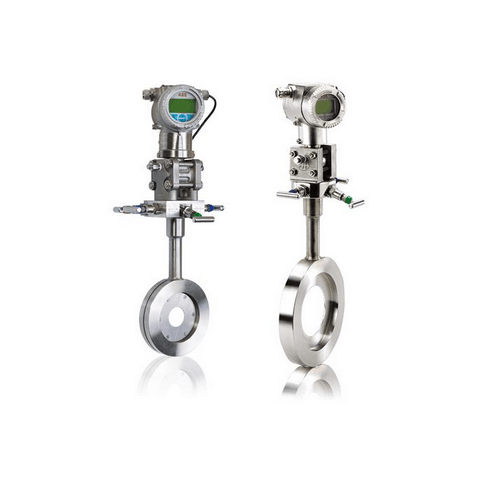

来自ABB的FPD500一体式孔板流量计是一款独立式基于孔板的流量计，它的先进设计极大地简化了安装和调试。FPD500一体式孔板流量计避免了在传统孔板安装的尺寸，选择，采购，安装和调试时遇到的许多困难。通过一个装配中的所有主要组件，FPD500一体式孔板流量计消除了采购多个组件的问题。由于设计和安装的简单性，大大节省了成本和时间。整体式变送器和歧管采用紧凑型攻丝连接，无需运行和连接冲量管道，并提供：确保精确定位和安装攻丝点，减少冲击管路堵塞的可能性。

FPD500一体式孔板流量计计在工厂进行了压力测试，让用户确信分接点和变送器之间的连接完全无泄漏。FPD500一体式孔板流量计的工厂配置节省了调试期间的用户时间，并确保流量计输出范围真正匹配 应用程序流量。FPD500一体式孔板流量计选择两个独立的Beta比率值以及免费的尺寸，选择和编码软件，简化了尺寸和选择过程。 采用可更换孔板的可选设计可实现低成本维修，或在工艺条件发生变化时重新测量仪表。元件集中系统确保每个仪表与其管道同心，从而避免了重大的额外计量误差。新型“透过玻璃”（TTG）键盘技术使仪表配置无需终端，无需拆下变送器盖。

FPD500一体式孔板流量计主要特点：
一个晶圆体喷孔载体组件，带有一体化的方边，同心板和角部攻丝点。
整体式3阀歧管（可选5阀歧管）。
集成的载体出口和歧管之间的直接连接DP变送器，工厂安装到歧管上并预先配置用于应用。
完全经过泄漏测试和配置。

FPD500一体式孔板流量计主要技术参数：
流体：液体、气体和饱和蒸汽
线尺寸：25,40,50,80,100,150,200,250和300mm（1,11 / 2,2,3,4,6,8,10和12英寸）

输出信号
双线，4至20 mA，用于平方根输出
低流量切断设施
HART®通信提供叠加在4至20 mA信号上的数字过程变量（％，mA或工程单位），协议基于Bell202 FSK标准
可选Profibus PA，Foundation Fieldbus或Modbus通讯（仅限OriMaster M）
输出电流限制（符合NAMUR标准）过载条件
下限：3.8 mA（可配置为3.7至4 mA）
上限：20.5 mA（可从20至22.5 mA配置）

报警电流
很小报警电流：3.8 mA（可配置为3.7至4 mA）
较大报警电流：22 mA（可从20至22.5 mA配置）
标准设置：较大报警电流

电源：
空载运行电压：10.5至45 V DC，并且受到极性反接保护（额外的负载允许超过45 V DC的运行）
对于EEx ia和其他本质安全认证，电源不得超过30 V DC
带背光显示的很小工作电压为14 V DC
可选指标：
OriMaster V集成显示器
宽屏LCD，128 x 64像素，52.5 x 27.2毫米（2.06 x 1.07英寸）点阵
4个用于设备配置和管理的密钥
快速调试的简单设置
累计和瞬时流量指示
显示屏还显示输入/输出传输功能，静态压力，传感器温度和诊断信息，并提供配置设施

本文来自ABB一体式孔板流量计
