ABB FCB330流量计

适用于高精度质量流量和密度的测量并可同时测量温度和浓度 符合NAMUR 标准 结构紧凑,节省安装空间 生命周期维护成本低 压损小,无可动部件,无磨损 自排空设计 全面的防爆认证和卫生型认证 先进的变送器 - 操作方便 - 较为先进的传感器存储器功能可确保数据安全 - 浓度测量 流量计传感器和变送器性能概述 规格说明 概述 设备描述 CoriolisMaster FCB330是一款高性价比的 ABB 质量流量计,配有新型DSP 变送器。 该设备可提供配有内部变送器的一体型设计和......

产品描述

ABB FCB330流量计
适用于高精度质量流量和密度的测量并可同时测量温度和浓度

符合NAMUR 标准

结构紧凑,节省安装空间

生命周期维护成本低

压损小,无可动部件,无磨损

自排空设计

全面的防爆认证和卫生型认证

先进的变送器
- 操作方便
- 较为先进的传感器存储器功能可确保数据安全
- 浓度测量

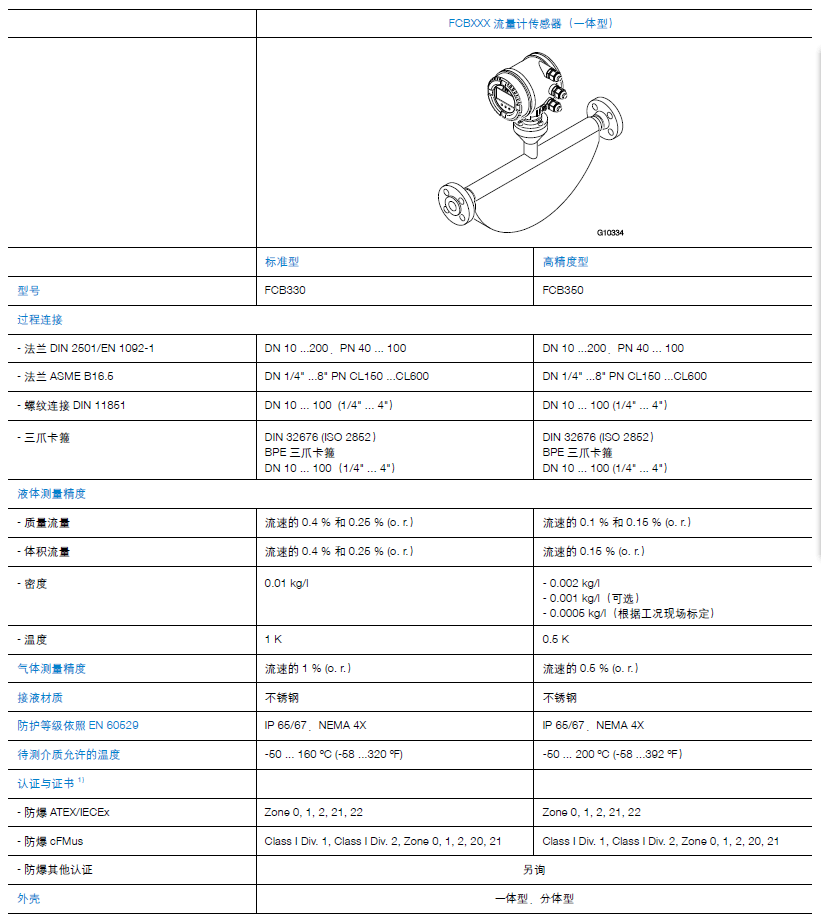

流量计传感器和变送器性能概述
规格说明
ABB FCB330流量计

概述
设备描述

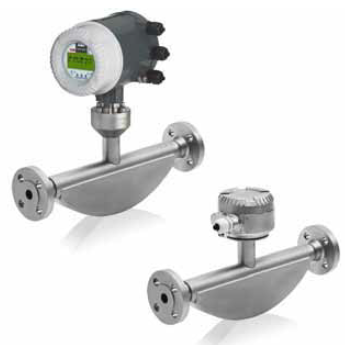

CoriolisMaster FCB330是一款高性价比的ABB 质量流量计,配有新型DSP 变送器。
该设备可提供配有内部变送器的一体型设计和配有外部变送器的
分体型设计。
一体型设计节省了安装时间和布线带来的额外成本。可以在现场直接查看流量信息,一体型流量计也可以直接装在系统设备中,并可以节省更多空间。
FCB330、FCB350 基于科里奥利原理。这种设计具有以下优点:
- 节省空间,坚固设计
- 多种过程连接可选
- 两个独立的电流输出,用于测量质量或体积流量、密度或温度,以及一个脉冲输出
- 数字输入和输出
- HART 通信协议
- 防爆认证。用户可以为输出电路选择"i" 或"e" 型保护;类型选择取决于电路连接方式。安装后,也可以更改保护类型。用户可将数字输出设置为NAMUR 输出

带数字信号处理器(DSP)的变送器
CoriolisMaster FCB330变送器整合了数字信号处理器(DSP),能够进行高精度质量流量和密度测量。Coriolis 传感器信号可以立即转换成数字数据,无需任何中间模拟信号转换步骤。
新型DSP 变送器实现了出色的长期稳定性和可靠性,以及快速信号处理。
流量计传感器和变送器的自诊断功能,结合绝对的零点稳定性,可确保测量的精确性。
CoriolisMaster FCB330变送器尤其适用于以下情况:
- 高精度的质量流量测量
- 可随时测量介质密度
- 介质组份随时变化
- 测量不导电介质或高粘度、含固体颗粒的液体时
- 批处理灌装应用
安装说明
安装要求/ 系统尺寸信息
CoriolisMaster FCB330适合安装在室内和室外。标准设备采用IP67 防护等级外壳。流量计传感器可双向测量,安装方向没有限制。必须确保测量管始终完全充满液体。所有接液部件必须保证洁净。

安装时应该考虑下面几个因素:
- 首选流向如流量计传感器上的箭头所示。朝此方向的流动将被表示为正向(可提供正/ 反向标定作为选项)。
- 测量管内出现气泡会增大错误测量的可能性,尤其在测量密度时。因此,不能将传感器安装到测量系统中的高达位置,推荐安装在较低位置,例如管道中U 形部分底部(倒转)。
- 应避免流量计传感器的下游垂直管道过长,防止流量计排空。
- 流量计安装完成后,检查其是否受到机械应力影响。
- 检查流量计传感器是否与其他物体接触,不得将流量计传感器连接到外壳上。
- 确保介质中溶解的任何气体不会逸出并且测量管始终完全充满,因此,建议很小背压为0.2 bar (2.9 psi)。
- 测量气体时,确保气体干燥且不含液体。
- 确保当测量管中出现真空或当处理低沸点液体时,操作压力不低于相应的蒸汽压力。
- 不要将流量计传感器安装到强磁场附近(例如泵、电机、变压器等)。
- 确保多个流量计传感器间无交叉干扰的风险。为防止交叉干扰,应使流量计传感器相互间隔一定距离或者传感器之间的管道应该分隔开。

支撑
为了支撑流量计传感器的重量并确保测量不受外部不利因素影响(例如,介质中的气泡),应将流量计传感器安装到坚固的管路上。应对称安装两个支撑或吊钩并且保证和过程连接直接连接周边区域无应力作用。

切断设备
为了实现系统零点调整,管路中需要安装切断设备:
- 水平安装在出口侧
- 垂直安装在入口侧
如果可能,可同时在传感器的出口和入口侧安装切断设备。

入口部分
流量计传感器对前直管段没有要求。但是需要确保流量计传感器附近的任何阀门、通路、视镜等不会形成气穴并且不影响流量计传感器的振动。

分体型设计
确保正确分配流量计传感器和变送器。相对应的设备在铭牌上具有相同的后几位数字,例如,X001 和Y001 或者X002 和Y002。

压力损失
压力损失由介质的特性和流量决定。
