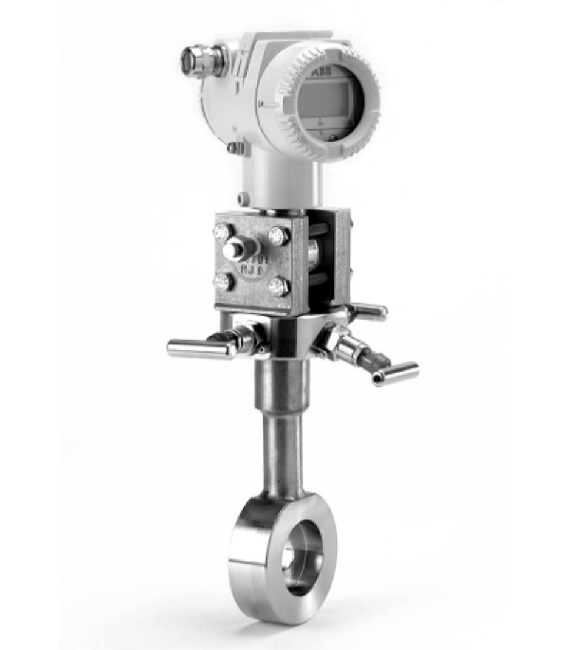

OriMaster M – 一体型质量流量计，直接提供质量测量读数。它采用ABB 267/268 多变量变送器，可测量差压、温度和压力。可显示流量读数，输出范围在4 至20mA 之间( 与质量或修正后的体积流量成正比) 。OriMasterM 使用不锈钢本体与合金变送器外壳( 也可选择不锈钢)，选配内部测温元件。

特点：

- 一体化差压流量测量系统

• 一次元件与差压变送器集成为单一流量计装置

- 一体式流量计，完成整体压力测试

• 可靠性更高，不存在泄漏

- 质量流量型号，配置一体式测温元件

• 一体式多变量变送器和RTD，只需一套装置，即可直接读取气体质量和正修后的体积流量

- 一体式引压连接

• 无需安装引压管路
• 在整个安装现场提供可重复使用的差压连接

- 安装成本更低

• 只需一片式安装
• 无需单独提供和连接阀组、变送器和引压管路

- 便于订购

• 一个订购代码可涵盖完整流量计产品
• 有两个孔口比率可选，简化选型过程

OriMaster 是一种与众不同的孔板流量计产品，采用了可显著简化安装与调试工作的先进设计。

OriMaster 是一种独立式孔板流量计， 具有以下所有特性：

■ 直角边孔板，同心定位板和角接取压点集成一片式孔板

■ 一体式3 阀组

■ 取压点与阀组之间采用一体式连接方式

■ 差压变送器和阀组已在工厂安装并专门配置

■ 已完成全面的泄漏测试和配置

优点

OriMaster 可避免常规孔板安装中因尺寸、选型、采购、安装和调试带来的困难。

■ OriMaster 的所有主要部件都在一个装置中，不存在购买多个部件的问题。由于设计和安装简单，因此可节省大量成本和时间。

■ 一体式变送器、阀组和取压点设计无需使用引压管路，而且具有以下优点：

–确保取压点的定位和安装都具有较高精度

–减少了引压管路堵塞的可能性

■ 该装置已在工厂完成压力测试，取压点与变送器之间的连接不会有任何泄漏，用户可完全放心

■ 流量计在工厂配置可为用户节省调试时间，确保流量计的输出范围与应用流量完全匹配

■ 提供两种独立的Beta 比率参数选择以及免费的选型软件，简化了选型过程

■ 同心定位板确保每一只流量计与管道同心，大幅度降低了附加测量误差

规格 - 概述

测量流体

液体、气体和饱和蒸汽

管道尺寸

25mm 、40mm 、50mm 、80mm 、100mm 、150mm 、200mm(1in.、11/ in.、2in.、3in.、4in. 、6in. 、8in. )

输出信号

双线， 4 至20mA ，根据平方根输出

小流量截止功能

HART. 通信协议可提供数字过程变量(%、mA或者工程单位)，采用4-20mA 信号，协议基于Bell202FSK 标准可选Profibus PA 、Foundation Fieldbus 或者Modbus 通信协议(仅限OriMaster M)

输出电流极限值(依据NAMUR标准)

过载条件：

• 下限 3.8mA (可在3.7 至4mA 范围内配置)
• 上限 20.5mA (可在20 至22.5mA 范围内配置)

报警电流

很小报警电流 3.8mA (可在3.7 至4mA 围内配置)

较大报警电流 22mA (可在20 至22.5mA 围内配置)

标准设置 较大报警电流

电源

流量计的空载工作电压为10.5 至45VDC ，采取反连接保护(如果附加负载则工作电压超过45VDC )对于EEx ia 和其他本质安全认证电源，电压不得超过30VDC 。很小工作电压为14V DC (配置背光照明显示器)。

负载限制

HART 通信要求很低负载为250 。

选配显示器

OriMaster V 一体式显示器

• 宽屏液晶显示器， 128×64 像素， 52.5×27.2mm ( 2.06×1.07in. )点阵。提供四把用于设备配置和管理的钥匙。
• 设置简单，可快速调试。
• 提供累积与瞬时流量显示。
• 显示内容还包括输入/ 输出传输功能、静压、传感器温度和诊断消息，并提供配置功能。

OriMaster M 一体式显示器

2 (行) × 6 (字符)， 19 段字库数字显示器，提供附加柱状图显示。可选择背光照明功能。定制显示内容、输出电流的百分值、输出电流( mA )或过程变量。还可显示诊断消息、报警、量程超限以及配置变化。

润湿材料

孔板装置、颈部和阀组 316L 不锈钢

变送器传感器外壳：

OriMaster V 304(可选316L 不锈钢)

OriMaster M 铝合金(可选316L 不锈钢)

过程隔膜 Hastelloy C276 ( NACE )

密封(变送器与阀组) PTFE

过程连接

一片安装在以下法兰孔之间：ASME B16.5 ( ANSI ) Class150 、300 或者600DIN PN16 、PN25 、PN40 或 PN100

可使用一套标准配置的对中工具确保同心度

压力限制 10Mpa 或依据法兰额定值(以较低者为准)

温度限制

过程 – 20 至121℃( -4 至250℉)

　　 – 20 至230℃( -4 至446℉)，适用于蒸汽作业

环境 – 20 至70℃( -4 至158℉)

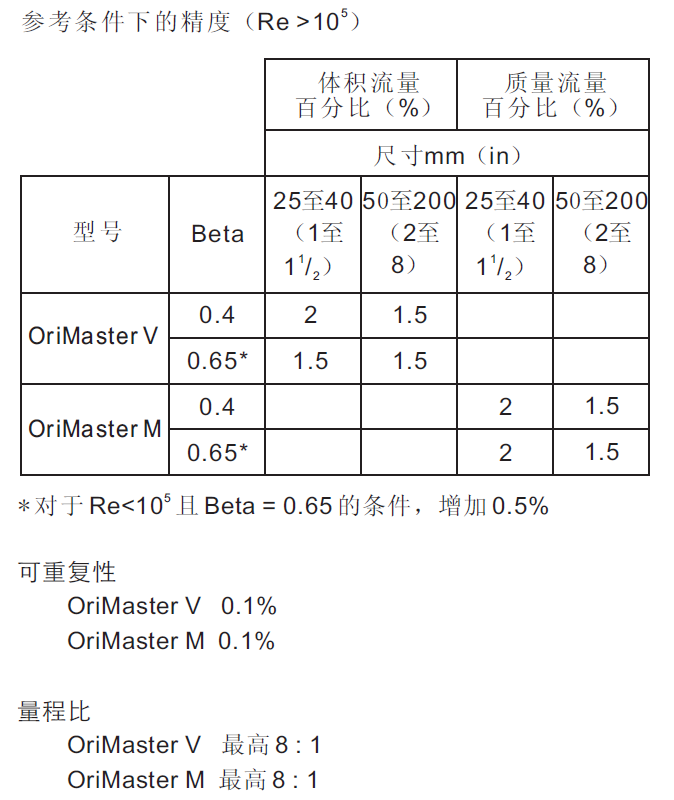

性能：
