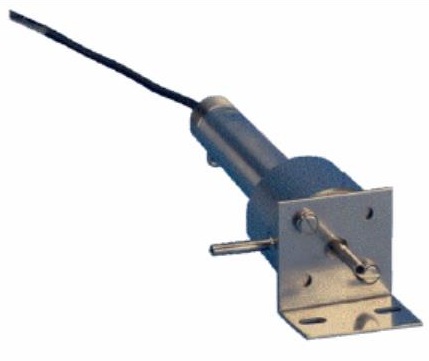

TBX566型高纯度传感器

TB(X)566 型传感器为高纯度流动池式传感器。设计用于测量电导率在20μS/cm以下的水。

还可用于试验工厂的pH测量以及低流速应用。

组合件包含一个 316 不锈钢流动池、传感器外壳、以及环氧树脂体pH 电极。316 不锈钢为传感器及流程提供屏蔽。

向上流动的设计确保样品在实际测量之前不会被参考电极的电解质所污染。该设计还能减少空气滞留。

应用

• 纯水测量，试验工厂
• 低流速应用
• 适于<20μS/cm 的水

建议流速

50 至 150ml/min (用于纯水)

较大压力/温度

690kPa (100psi)，在 140℃ (284℉)

材料

• 电极体：模塑环氧树脂
• 外壳：316 不锈钢
• 流动池：316 不锈钢
• 流动池 O 环：丁纳橡胶
• 外部 O 环：Viton
• 参考接合：木制或特氟隆 (PTFE)
• 接合类型：齐平

过程连接

1/4 in.管，在入口及出口上

Next Step固态参考

- 消除中毒、抽吸及堵塞

AdvantageTM系列（具有溶液接地棒）

- 允许连续传感器诊断

广泛的测量电极选择

- 传感器设计时面向所有的应用要求

组合型结构

- 测量、参考及温度元件均在同一紧凑传感器体内

插入、浸没、流经及热龙头

- 增加安装时的灵活性

整体封装电缆

- 没有过程内的高阻抗连接

广泛的润湿材料选择

- 确保符合设计、预算或过程

工作温度高达 140℃ （284℉）

- 市场上高达的玻璃温度极限

工作压力可达 17 巴（250 psi）或更高

- 市场上高达的压力极限 全世界很为耐用的 pH/Redox（ORP）传感器

全世界很为耐用的 pH/Redox(ORP)传感器

TB(X)5 系列 pH/Redox 传感器的耐用性、持久性与准确性久享盛誉。该传感器可以方便地应用于大多数工业测量。它们由于能够在工业界很为困难的过程应用中胜过传统传感器而声名远播。

固态 Next StepTM 参考技术是所有 TB(X)5 系列电极的基础。全固态内参考室用氯化钾 (KCl) 充满。这种非液态参考完全消除了困扰传统液体、浆体及凝胶设计的中毒、堵塞及抽吸问题。

Next Step Advantage系列含有一个溶液接地棒，可以实现传感器诊断。

所有测量功能均包含在一个紧凑的传感器体中：包括参考、测量电极、温度传感器以及接地棒。使用整体封装电缆实现完全密封的组合件，而无过程内的高阻抗连接。

这些参考设计方面的革新以及卓越的玻璃电极技术造就了一种具有无比耐用性及灵活性的工业传感器。

用于大多数工业应用的多种传感器

ABB 为大多数应用提供多种标准传感器。这包括各种传感器体形式、测量电极类型与形状、温度补偿器、接合类型及形状以及电缆。Next Step Advantage传感器还允许选择溶液接地及O环材料。

耐用电极

TB(X)5 电极设计消除了由于快速温度漂移产生的热应力而导致的故障。与其他使用较大的内气泡进行膨胀吸收的传感器不同，TB(X)5 电极使用一种独特的内柱塞，从而针对温度波动提供有效的保护。

玻璃制造过程使用无害的成分。玻璃不含任何钡、钴或铀氧化物。阻抗低得足以维持信号完整性，但同时又能够保持化学持久性，几乎或完全没有钠离子(Na+)误差。

有几种测量元件类型的电极可供选择，确保过程的较大优化。

                                                                                                     传感器结构

参考接合式样

为了提高TB(X)5电极的过程效率，提供木制或PTFE的参考接合，每一种均具有齐平、缺口或凹进形式。

建议对所有通用任务采用硬木接合，尤其是那些需要具备对涂料的高抵抗力的情况。PTFE接合适于11.0pH以上的连续过程、或含有已知脱木剂(如强腐蚀剂、漂白剂及其他氧化剂)的情况。

齐平接合没有过程突出，因此与平面玻璃一同使用且以90°安装在流程管线中时可以提供优异的自清洗特性。

缺口接合为普通球形玻璃提供整体保护罩，特别适于可伸缩及浸没的传感器。

还可提供凹进接合。这种接合将玻璃球放置在一个“罩子”后面，从而保护其免受磨损或高速过程。

如需凹进接合的供货情况，请与工厂联系。

温度补偿

温度补偿器使得分析仪可以就温度对玻璃pH电极输出(Nernst)的影响进行调节。

所选的分析仪还可采用本测量方式补偿溶液的pH温度效应。

可以定购具有整体式温度传感器的传感器，或作为外部单元定购。

有两种整体式温度补偿器可选：Balco 3k 及 pt100。

电缆选项

TB(X)5 传感器提供完全灵活的各种电缆选项。所有电缆均封装在传感器中，确保环保要求。

多数传感器的标准电缆长度为1.5m(5 ft.)。然而，电缆可以为任何连续长度，直至9m(30 ft.)。

标准附件包括接线盒与淹没(浸没)耦合器，通常与延长电缆一道使用，以直接连接 ABB-TBI仪器。

延长电缆使传感器与仪器之间的距离可以长达30m(100 ft.)而无需外部预放大器。

提供 BNC/TC至插脚端子的适配器，以连接TB82、TB84及4630系列仪器。

选择具有插脚端子的传感器时使用代码选项“T”。

附件

ABB 提供多种附件，以协助进行有效的 pH/Redox (ORP) 测量。本部分涵盖 TB(X)557 型传感器的球阀及自动清洗器。

自动清洗器

ABB 传感器设计用于抗御结垢及堵塞，尤其是在处于足够高的速度时中。

有时，由于缺乏速度或物流的沉淀特性，需要使用自动清洗器。

ABB 为浸没 (沉浸) TB556 传感器提供射流洗涤型清洗设备，其插入深度为11/2 in.。

与用户提供的电磁阀耦合以传输清洗液时，可以通过ABB pH仪器 (如TB84PH 或 4630系列) 来启动有效的清洗。

例如，可以设置 TB84PH：

• 清洗循环时间 0 至 99.99 小时
• 清洗开启时间 0 至 999 秒
• 清洗恢复时间 0 至 999 秒
• 保持功能 ON(开)或 OFF (关)
